Electro Voice Evid-S10.1Dw

Descripción del Electro Voice Evid-S10.1Dw

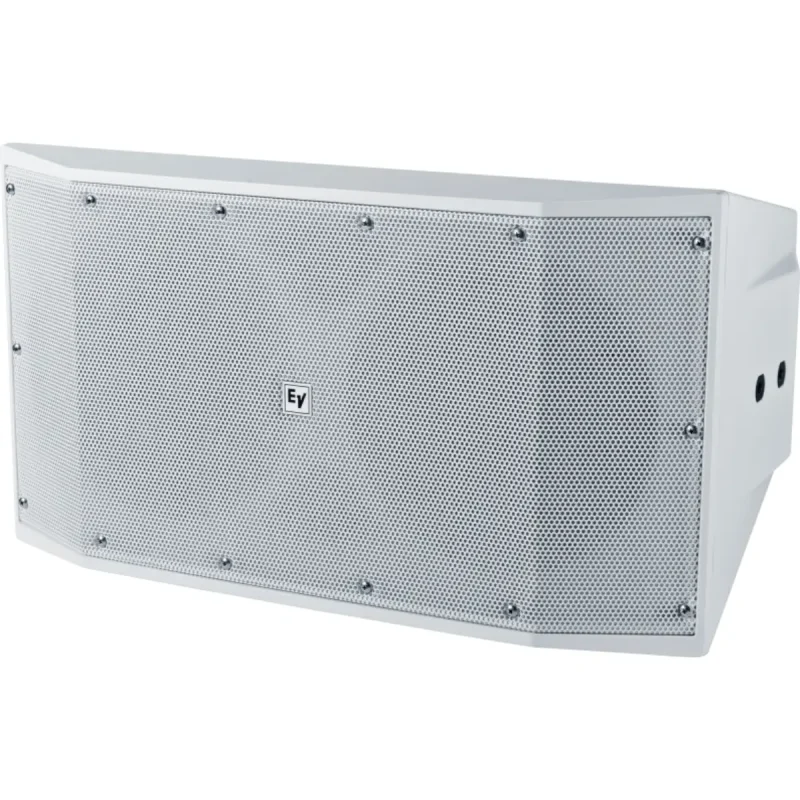

Electro-Voice EVID-S10.1DW: graves de instalación para los entornos más exigentes

El EVID-S10.1DW es el subgrave de superficie de la gama EVID de Electro-Voice, diseñado específicamente para proyectos de instalación sonora profesional y comercial donde la robustez, la discreción estética y el rendimiento acústico deben coexistir. Con su acabado en blanco RAL 9003 y su carcasa de polipropileno moldeado, se integra sin dificultad tanto en terrazas y patios como en gimnasios, restaurantes, centros comerciales, parques temáticos o espacios de ocio cubiertos.

Funciones destacadas

Dos woofers de alta excursión de 10 pulgadas (254 mm) con bobina de voz de 2 pulgadas (51 mm) y cono de polipropileno resistente a la intemperie componen el motor acústico del EVID-S10.1DW. La unidad admite hasta 400 W RMS (1.600 W pico) de potencia continua según la norma IEC 60268-5 (ruido rosa, 100 horas) y alcanza un SPL máximo calculado de 120 dB (126 dB pico), suficiente para añadir una capa de graves consistente a cualquier sistema de refuerzo sonoro de mediano o gran formato.

Rendimiento acústico y rango de frecuencias

La respuesta en frecuencia se extiende desde 33 Hz hasta 500 Hz (a -10 dB), lo que lo convierte en un complemento ideal para satélites de la familia EVID-S u otros altavoces de instalación de tamaño compacto. La sensibilidad es de 94 dB (1 W / 1 m, semianecóico en pared), y el fabricante recomienda un filtro paso alto a 40 Hz con pendiente de 24 dB/octava para proteger los transductores en instalaciones permanentes. El subgrave puede funcionar en modo estéreo (dos cargas de 8 ohmios nominales) o en modo mono (una carga de 4 ohmios nominales), lo que ofrece gran flexibilidad en el diseño del sistema.

Resistencia a la intemperie y construcción

La carcasa de polipropileno moldeado y la rejilla con tratamiento anticorrosión (cincado y pintura en polvo) superan las pruebas de resistencia a la radiación solar, niebla salina, dióxido de azufre y cloro según las normas IEC 60068-2-5, IEC 60068-2-11, IEC 60068-2-42 e IEC 60068-2-60. De serie, el gabinete cuenta con certificación IP54 (IEC 60529); instalando los tapones de puerto incluidos, la protección se eleva a IP65, apta para los entornos exteriores más adversos. La cubierta de entrada para intemperie del panel trasero añade una capa adicional de seguridad frente a la humedad.

Conectividad, montaje y accesorios

Las conexiones eléctricas se realizan mediante dos conectores Euroblock de 4 pines extraíbles situados en el panel trasero: uno de entrada y otro de salida hacia los satélites, con una sección máxima de cable de 2,5 mm. El gabinete incluye cuatro puntos de suspensión M10 en la parte superior y un punto de seguridad M10 en la parte trasera para colgar el equipo, además de la opción de montaje en pared mediante soporte en U (accesorio opcional). Como accesorios opcionales, el fabricante ofrece un panel de entrada con transformador para líneas de 70 V / 100 V y un panel de entrada con filtro de cruce pasivo, ampliando así las posibilidades de integración en redes de audio distribuido. En la caja se incluyen dos pies de subgrave, una llave Allen, la cubierta de entrada para intemperie con sus tornillos y los tapones de puerto IP65 con su herraje de fijación.

Características destacadas

• Dos woofers de 10 pulgadas de alta excursión con bobina de 2 pulgadas y cono de polipropileno resistente a la intemperie
• Potencia admisible continua: 400 W RMS / 1.600 W pico (IEC 60268-5)
• SPL máximo calculado: 120 dB (126 dB pico) en semianecóico de pared
• Respuesta en frecuencia: 33 Hz – 500 Hz (-10 dB)
• Certificación IP54 de serie; ampliable a IP65 con los tapones de puerto incluidos
• Carcasa de polipropileno moldeado, acabado blanco RAL 9003, rejilla anticorrosión
• Modos de operación estéreo (2 x 8 ohmios) y mono (1 x 4 ohmios); compatibilidad con accesorios de transformador 70 V/100 V y filtro de cruce pasivo

Especificaciones técnicas
