Electro Voice Evid-S10.1Db

Descripción del Electro Voice Evid-S10.1Db

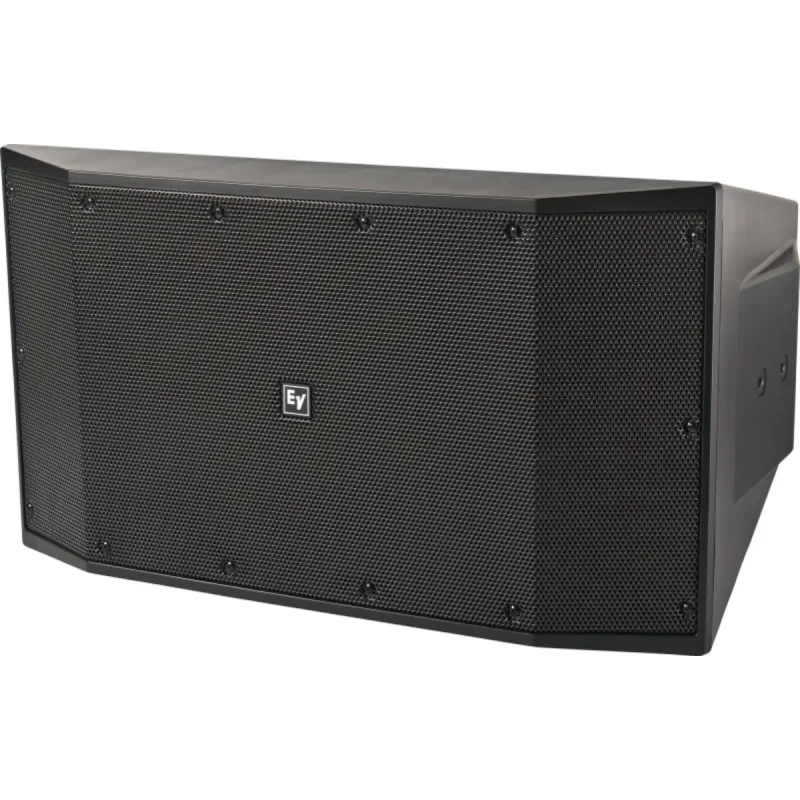

Electro-Voice EVID-S10.1D: potencia grave para instalaciones profesionales exigentes

El EVID-S10.1D es el subgrave de instalación fija de la gama EVID-S de Electro-Voice, diseñado para aportar bajas frecuencias con autoridad y precisión en entornos comerciales y de entretenimiento de primer nivel. Con dos woofers de alta excursión de 10 pulgadas alojados en una carcasa de polipropileno moldeado y carga bass-reflex, este gabinete pasivo ofrece una combinación excepcional de rendimiento acústico, resistencia a la intemperie y versatilidad de instalación que lo hace indispensable en proyectos de sonorización permanente.

Funciones destacadas

El EVID-S10.1D está pensado para diseñadores de sistemas, instaladores e ingenieros de audio que buscan refuerzo de graves en restaurantes, bares, terrazas, establecimientos de venta al público, clubes de fitness, espacios de hostelería, parques temáticos y recintos de ocio. Su capacidad de operar tanto en modo estéreo —con dos impedancias nominales de 8 ohmios— como en modo mono —con una impedancia nominal de 4 ohmios— ofrece una enorme flexibilidad a la hora de integrarlo en cualquier arquitectura de sistema. Además, acepta paneles de entrada opcionales de transformador 70 V / 100 V y de crossover pasivo, lo que amplía sus posibilidades de uso en distribuciones de audio de línea de voltaje constante.

Potencia y respuesta acústica

El gabinete admite 400 W RMS de potencia continua según la norma IEC 60268-5 (ruido rosa, factor de cresta 6 dB), con un pico de 1600 W, y alcanza un nivel de presión sonora máximo calculado de 120 dB SPL (126 dB en pico), medidos en semiesfera con montaje en pared. La respuesta en frecuencia se extiende de 33 Hz a 500 Hz (a -10 dB), con una sensibilidad de 94 dB (1 W / 1 m, promediada entre 50 Hz y 150 Hz). Los dos woofers de 10 pulgadas con cono de polipropileno resistente a la intemperie y bobina de voz de 2 pulgadas garantizan un grave profundo, controlado y sin distorsión incluso a niveles elevados. El fabricante recomienda aplicar un filtro paso alto a 40 Hz con pendiente de 24 dB por octava para proteger los transductores.

Resistencia a la intemperie y construcción

La carcasa de polipropileno moldeado incorpora una rejilla cincada con tratamiento en polvo anticorrosión, y el conjunto supera los ensayos de radiación solar, niebla salina, SO2 y cloro según las normas IEC correspondientes. En configuración estándar, el sistema alcanza la clasificación IP54 conforme a IEC 60529; instalando los tapones de puerto incluidos, la protección sube a IP65, apta para las condiciones climatológicas más severas. Esta doble certificación convierte al EVID-S10.1D en una solución igualmente válida para interiores de alto tráfico y para instalaciones permanentes en exterior.

Instalación y conectividad

La conexión eléctrica se realiza mediante dos conectores Euroblock extraíbles de 4 pines con bloqueo (entrada y salida), que admiten cable de hasta 2,5 mm, y la cubierta de entrada para intemperie protege el panel trasero frente a la humedad. El gabinete dispone de cuatro puntos de suspensión M10 en la parte superior y un punto de seguridad M10 en la trasera para colgar el subgrave, mientras que un soporte en U opcional (UB-10D) permite la fijación en pared o estructuras. Un selector en el panel trasero permite conmutar entre modo estéreo y mono sin herramientas adicionales. El EVID-S10.1D se integra a la perfección con el resto de la familia EVID, incluyendo altavoces de techo, encastrados y de superficie, formando sistemas de sonido completos y coherentes.

Características destacadas

• Dos woofers de alta excursión de 10 pulgadas con cono de polipropileno resistente a la intemperie y bobina de voz de 2 pulgadas
• Potencia: 400 W RMS / 800 W programa / 1600 W pico; SPL máximo calculado 120 dB (126 dB pico)
• Respuesta en frecuencia de 33 Hz a 500 Hz (-10 dB); sensibilidad 94 dB (1 W / 1 m)
• Doble certificación de protección ambiental: IP54 de serie e IP65 con tapones de puerto incluidos
• Carcasa de polipropileno moldeado con rejilla cincada y lacada anticorrosión
• Conector Euroblock extraíble de 4 pines (entrada y salida); operación en modo estéreo (2 x 8 ohmios) o mono (1 x 4 ohmios)
• Compatibilidad con panel de transformador 70 V / 100 V y panel de crossover pasivo (accesorios opcionales)
• Cuatro puntos de suspensión M10 para instalación elevada; soporte en U opcional para montaje en pared
