HK Audio E115 Sub D

HK Audio E115 Sub D: el corazón de graves del sistema ELEMENTS

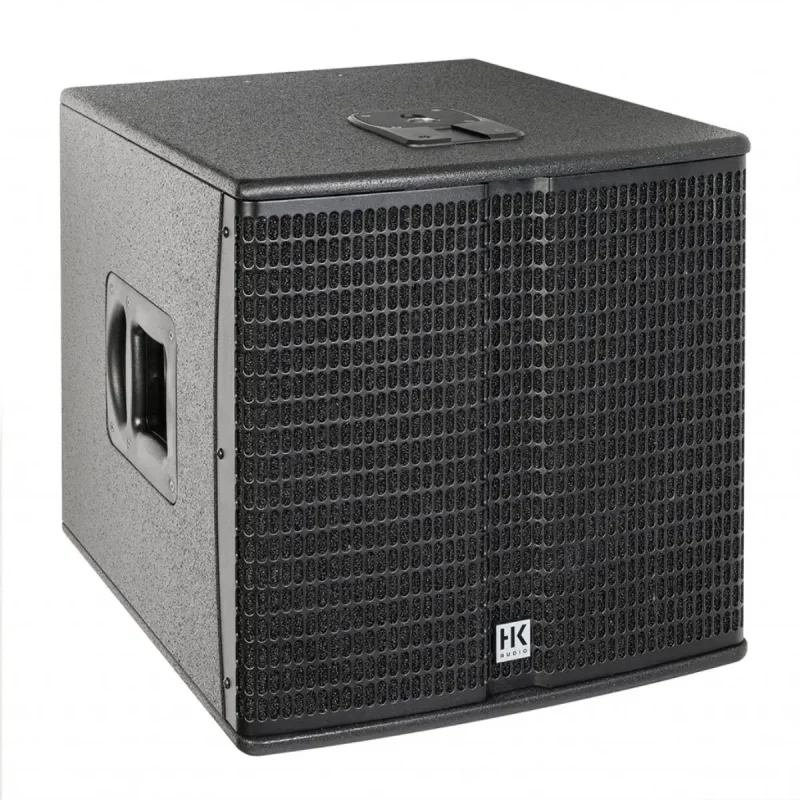

El HK Audio E115 Sub D es el subgrave activo más potente de la familia ELEMENTS, concebido para ofrecer un rendimiento de graves notablemente superior al de los modelos anteriores de la misma gama. Con un woofer de 15 pulgadas con bobina de voz de 3 pulgadas, una amplificación biamplificada clase D de 1500 W pico para el canal de bajos y 900 W para hasta tres satélites mid/high E 835, el sistema alcanza un SPL máximo pico de 128 dB. El principio de funcionamiento bass-reflex garantiza una reproducción profunda y controlada desde 48 Hz (-6 dB) hasta la frecuencia de cruce activa de 160 Hz, con un rango que desciende hasta 44 Hz a -10 dB. Fabricado en Alemania, el E115 Sub D combina músculo acústico con una conectividad de nivel profesional en un formato compacto y manejable.

Funciones destacadas

El E115 Sub D integra un preamplificador DSP con ecualizador paramétrico de diez bandas, filtro de paso alto, filtro de paso bajo, retardo, limitador RMS/pico, control de polaridad y función mute. El panel trasero incorpora cuatro presets seleccionables para adaptar la respuesta del subgrave al número de satélites E 835 o E 435 conectados (preset 1: 1 x E 835; preset 2: 2 x E 835; preset 3: 3 x E 835; preset 4: usuario remoto), lo que garantiza una integración sonora perfecta con cualquier configuración de columna. La función ‘Small Venue’ permite reoptimizar la respuesta de frecuencia para salas pequeñas con un solo pulsador.

Potencia y sonido

El amplificador biamplificado clase D del E115 Sub D entrega 1500 W pico al woofer de 15 pulgadas, alcanzando un SPL máximo pico de 128 dB medido a 1 metro en espacio semiabierto a 90 Hz con un 10 % de THD. La respuesta en frecuencia se extiende de 48 Hz a la frecuencia de cruce de 160 Hz (tolerancia +/- 3 dB), con una latencia de sistema inferior a 2,6 ms y una frecuencia de muestreo del DSP de 96 kHz. Estos valores lo convierten en una referencia de rendimiento dentro de su segmento de PA portátil de altas prestaciones.

Conectividad y control por red

La sección de conexiones del E115 Sub D incluye una entrada combo XLR-jack simétrica, una salida XLR Thru simétrica y una salida XLR Cardioid Out dedicada para configurar setups cardioideos con el subgrave activo HK Audio L SUB 1500 A sin ajustes adicionales. Dos puertos Ethercon RJ45 (entrada y Thru) permiten integrar el subgrave en una red local para su control y monitorización remota mediante la aplicación HK Audio DSP CONTROL, disponible gratuitamente para Windows y Mac OS. La salida E-Connect en la parte superior y la salida Speakon en el panel trasero permiten alimentar y acoplar mecánicamente los satélites E 835 o E 435 de la gama ELEMENTS sin necesidad de cableado adicional. La alimentación es universal (100-240 V) a través de conector Powercon NAC3.

Construccion y movilidad

El gabinete de MDF lacado en negro (RAL 9005) con esmalte acrílico incorpora una rejilla frontal de acero de 2 mm con recubrimiento anticorrosión y espuma acústica trasera. Dos asas MultiGrip integradas facilitan el transporte de los 29,6 kg del conjunto. Con unas dimensiones de 48,5 x 48,5 x 59,5 cm, el E115 Sub D combina con el resto de accesorios de la gama ELEMENTS (pértigas EP 1/EP 2, base EF 45, kit de instalación) y es compatible con la funda de ruedas y la cubierta de protección disponibles como accesorios opcionales. La unidad se entrega con manual y cable de alimentación Powercon.

Aplicaciones y usos

El HK Audio E115 Sub D responde a las exigencias de sonorizadores profesionales, grupos de música en directo y empresas de alquiler que necesitan una solución de bajos compacta, potente y gestionable desde una sola unidad. La salida Cardioid Out facilita la configuración de setups cardioideos junto al L SUB 1500 A para controlar la propagación de graves en escenarios, festivales en entornos urbanos o espacios con restricciones acústicas. El sistema es asimismo compatible con los altavoces de la gama LINEAR 7 mediante la misma aplicación DSP CONTROL, abriendo la posibilidad de gestionar instalaciones mixtas desde una sola red.

Características destacadas

• Subgrave activo con woofer de 15 pulgadas (bobina de voz de 3 pulgadas) y amplificación biamplificada clase D
• 1500 W pico para el canal de bajos; 900 W para satélites mid/high; SPL máximo pico de 128 dB
• Rango de frecuencias de 48 Hz a 160 Hz (-6 dB); extensión hasta 44 Hz a -10 dB
• DSP integrado con EQ paramétrico de 10 bandas, 4 presets de filtro (1 x E 835, 2 x E 835, 3 x E 835, Remote) y función Small Venue
• Salida Cardioid Out dedicada para configuraciones cardioideas con HK Audio L SUB 1500 A sin ajustes adicionales
• Conectividad de red mediante dos puertos Ethercon RJ45 y control remoto por software HK Audio DSP CONTROL (Windows/Mac OS)
• Acoplamiento mecánico y eléctrico sin cables con satélites E 835 y E 435 a través de E-Connect y salida Speakon
