Descripción del Allen & Heath Qu-7D

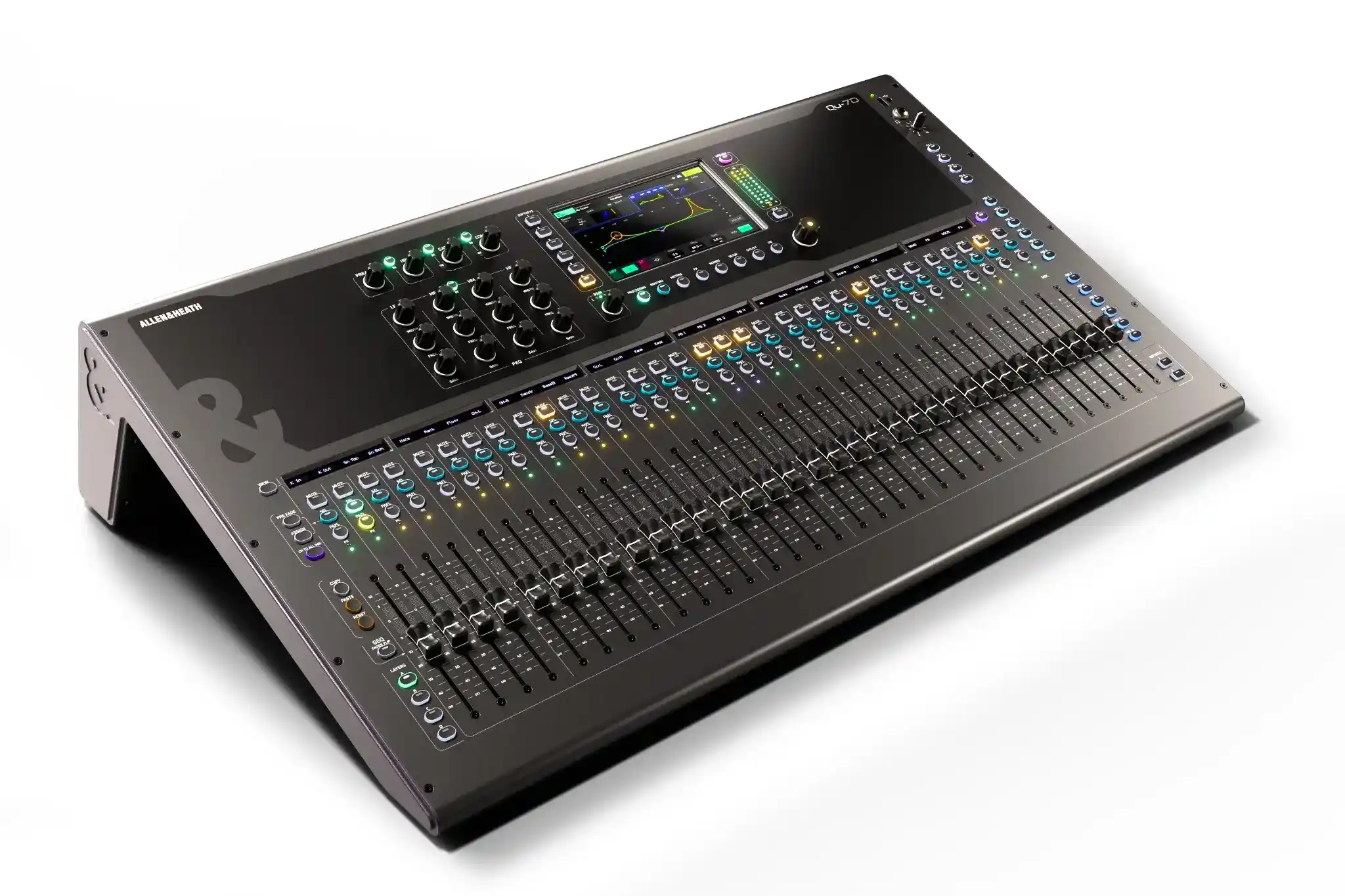

Allen And Heath Qu-7D — Mesa de Mezclas Digital 96 kHz con Dante

La Qu-7D es la versión con Dante integrado del modelo de mayor formato de la serie Qu. A las prestaciones completas de la Qu-7 —33 faders motorizados, 32 previos recallables, 20 salidas XLR y motor XCVI a 96 kHz con procesamiento DEEP— añade una interfaz Dante 16×16 nativa para integración directa en redes de audio profesionales.

Interfaz Dante nativa

Puerto Dante dedicado con conector EtherCon de bloqueo, independiente del puerto de red de control. 16 canales de entrada y 16 de salida con parcheo totalmente flexible a 48 o 96 kHz. Puede actuar como fuente de reloj del sistema Dante y dispone de SRC entre 48 y 96 kHz. El bridge de red permite el paso de mensajería de control Dante a través del mismo puerto.

Motor XCVI y procesamiento

Core XCVI a 96 kHz con hasta 96 bits, latencia inferior a 0,7 ms y rango dinámico de 110 dB. Procesamiento DEEP heredado de dLive en todos los canales. 38 entradas a mezcla, 12 buses (6 mono/enlazables + 6 estéreo), 4 matrix y LR estéreo. Procesamiento completo por canal: polaridad, trim, HPF (12/18/24 dB/oct), gate, inserto, EQ paramétrico de 4 bandas, compresor con compresión paralela y DEEP, delay. Por bus: inserto, GEQ 28 bandas o Feedback Assistant, PEQ, compresor, delay hasta 682 ms.

Efectos y herramientas

6 motores Multi-FX con retorno estéreo dedicado. Gain Assistant, Feedback Assistant (8 detectores, 16 filtros/salida), AMM de 32 canales sin latencia, RTA de 31/61 bandas, generador de señal y talkback asignable.

Superficie de control

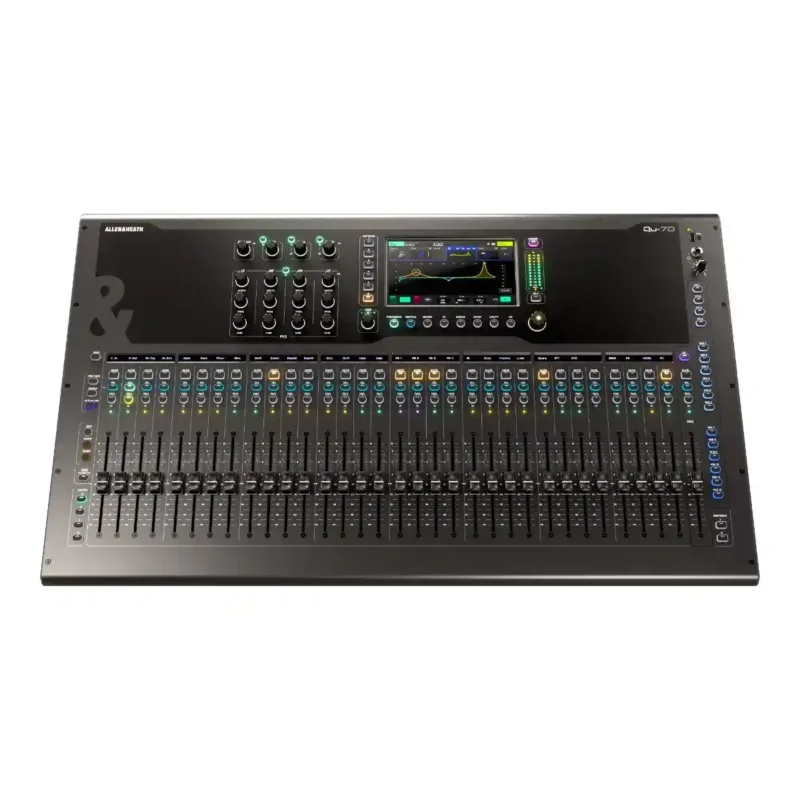

33 faders motorizados de 100 mm con 4 capas configurables, displays LCD por canal con información de nombre/tipo/socket, medidores cromáticos LED, pantalla táctil de 7 pulgadas y 8 SoftKeys multicolor. Controles dedicados de procesamiento que siguen la selección de canal.

Conectividad

• 32 entradas XLR/Jack combi con previos recallables (0 a +60 dB, phantom 48V por toma)
• 2 entradas estéreo de línea + talkback XLR
• 20 salidas XLR + 2 TRS + AES3 con SRC
• Puerto SLink 128×128 para Everything I/O y conexión a otras mesas A&H
• Puerto Dante 16×16 a 48/96 kHz con EtherCon dedicado
• USB-C 32×32, ranura SD (16ch@96k / 32ch@48k), USB-A estéreo
• Salida auriculares TRS con medidor de 12 segmentos
• Footswitch simple/doble configurable, socket lámpara 12V

Gestión y control

300 escenas por show con filtros de recall globales y por escena. Channel safes, 8 grupos DCA, 8 grupos de mute, permisos de usuario con contraseña. Bibliotecas de FX, procesamiento y canales exportables. Emulación DAW, control MIDI vía USB-C/TCP/IP. Apps de control remoto gratuitas para Windows, macOS, iOS y Android.
