Allen And Heath Qu-7

Descripción del Allen And Heath Qu-7

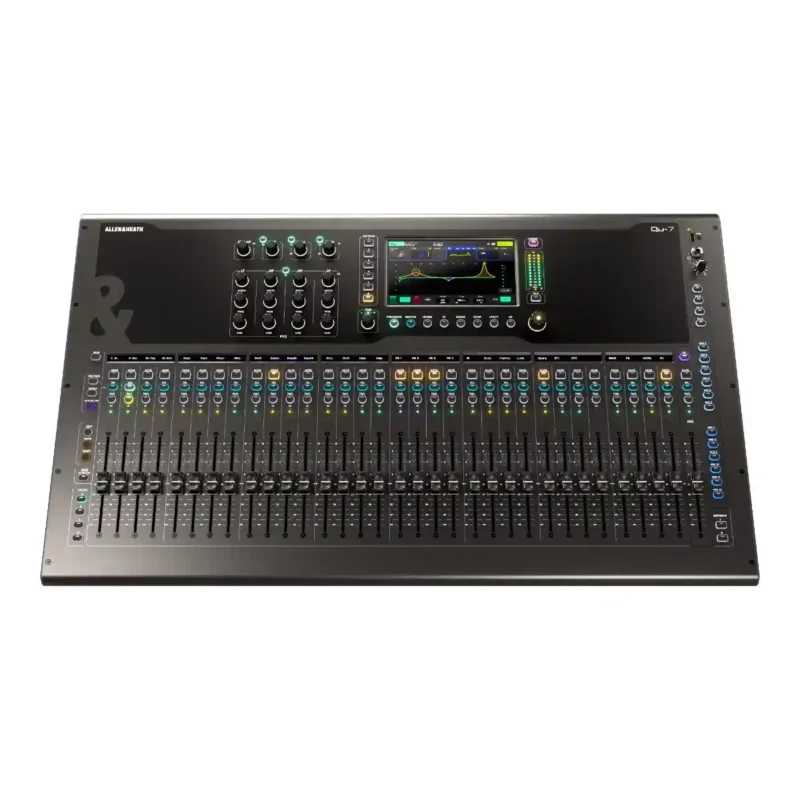

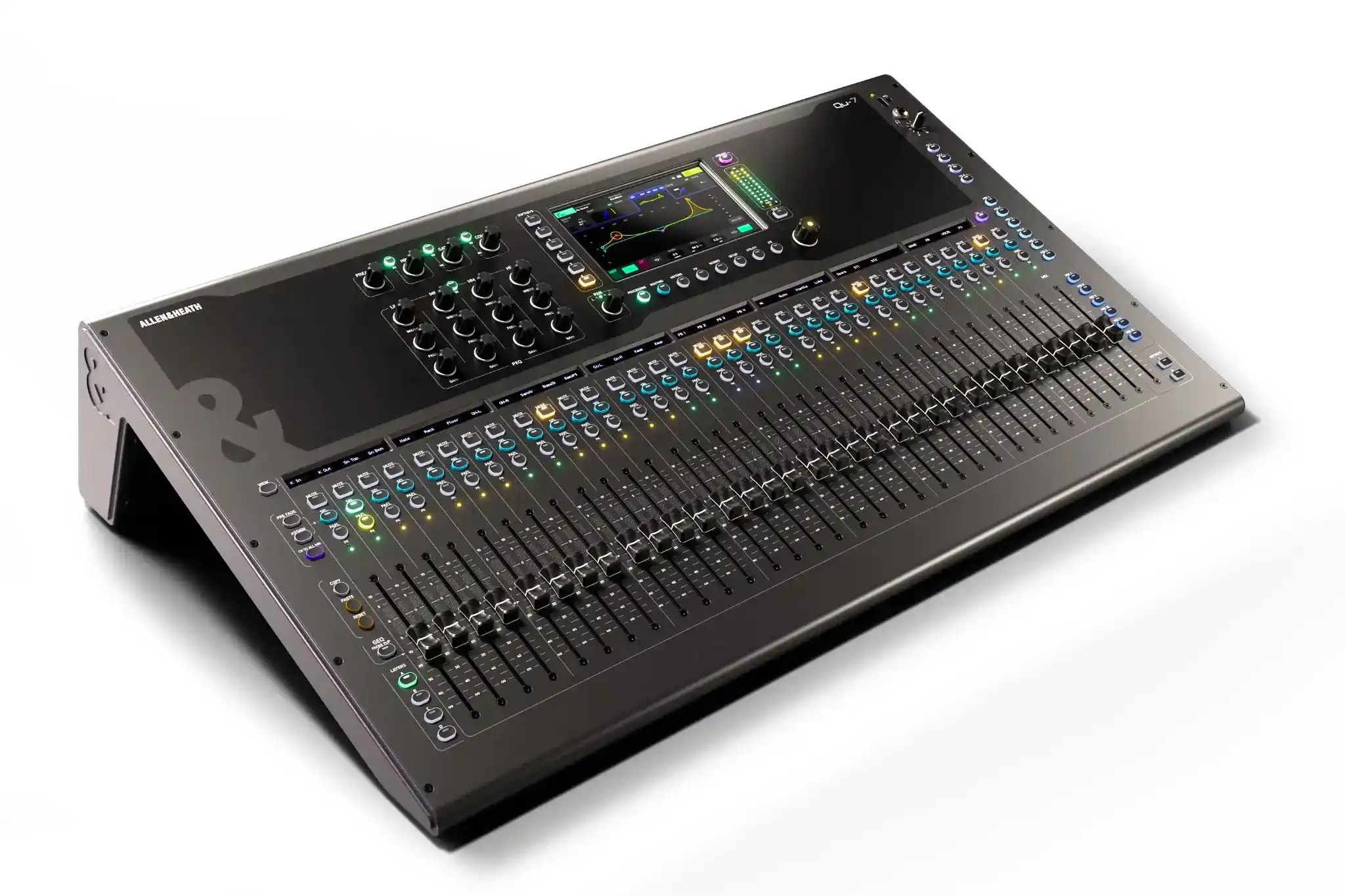

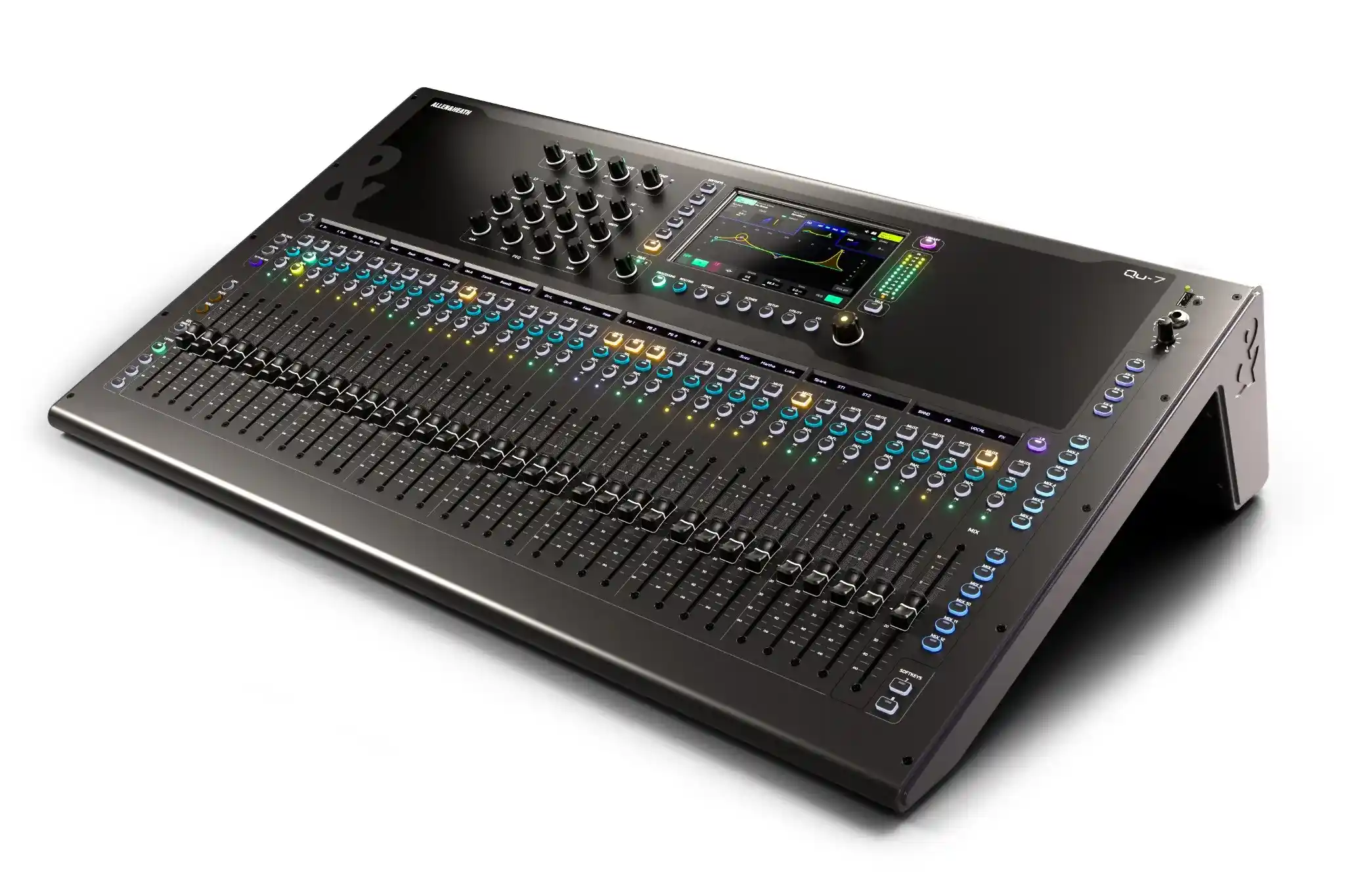

Allen And Heath Qu-7 — Mesa de Mezclas Digital 96 kHz

La Qu-7 es el modelo de mayor formato de la nueva generación Qu, heredero del Qu-32. Con 33 faders motorizados de 100 mm, 32 entradas XLR/Jack combi con previos recallables y 20 salidas XLR, ofrece la mayor superficie de control y capacidad de E/S local de toda la serie, manteniendo el motor XCVI a 96 kHz y el procesamiento DEEP del sistema dLive.

Motor XCVI y procesamiento DEEP

Core XCVI a 96 kHz con profundidades de bit de hasta 96 bits, latencia inferior a 0,7 ms y rango dinámico de 110 dB. El procesamiento DEEP trae módulos del dLive a la plataforma Qu por primera vez, insertándose directamente en los canales sin afectar la latencia ni el procesamiento general del sistema.

Arquitectura de mezcla

38 fuentes de entrada (32 canales mono enlazables + 3 estéreo), 12 buses de mezcla (6 mono/enlazables Aux/Grupo + 6 estéreo Aux/Grupo), 4 buses matrix mono/enlazables y salida principal LR estéreo. Procesamiento por canal de entrada: polaridad, trim ±24 dB, HPF configurable (12/18/24 dB/oct, 20 Hz – 2 kHz), gate con sidechain parcheable, inserto, EQ paramétrico de 4 bandas completamente configurable, compresor con sidechain, compresión paralela, modo ducker y opciones DEEP, y delay de hasta 341 ms.

Procesamiento de buses

Cada bus dispone de inserto parcheable, GEQ de 28 bandas (1/3 octava, ±12 dB) o Feedback Assistant, EQ paramétrico, compresor y delay de hasta 682 ms. 6 motores Multi-FX con retorno estéreo dedicado y EQ paramétrico propio, configurables como send/return o insert en cualquier canal.

Herramientas de asistencia

Gain Assistant para ajuste automático y monitorización continua de ganancia. Feedback Assistant con detección simultánea en 8 salidas y hasta 16 filtros por instancia (ancho automático de 18 a 116 Q, manual de 6 a 640 Q, corte de 0 a 18 dB). AMM de 32 canales con algoritmo de reparto de ganancia sin latencia para conferencias, televisión y actos con múltiples micrófonos. RTA estéreo de 31 bandas o mono de 61 bandas.

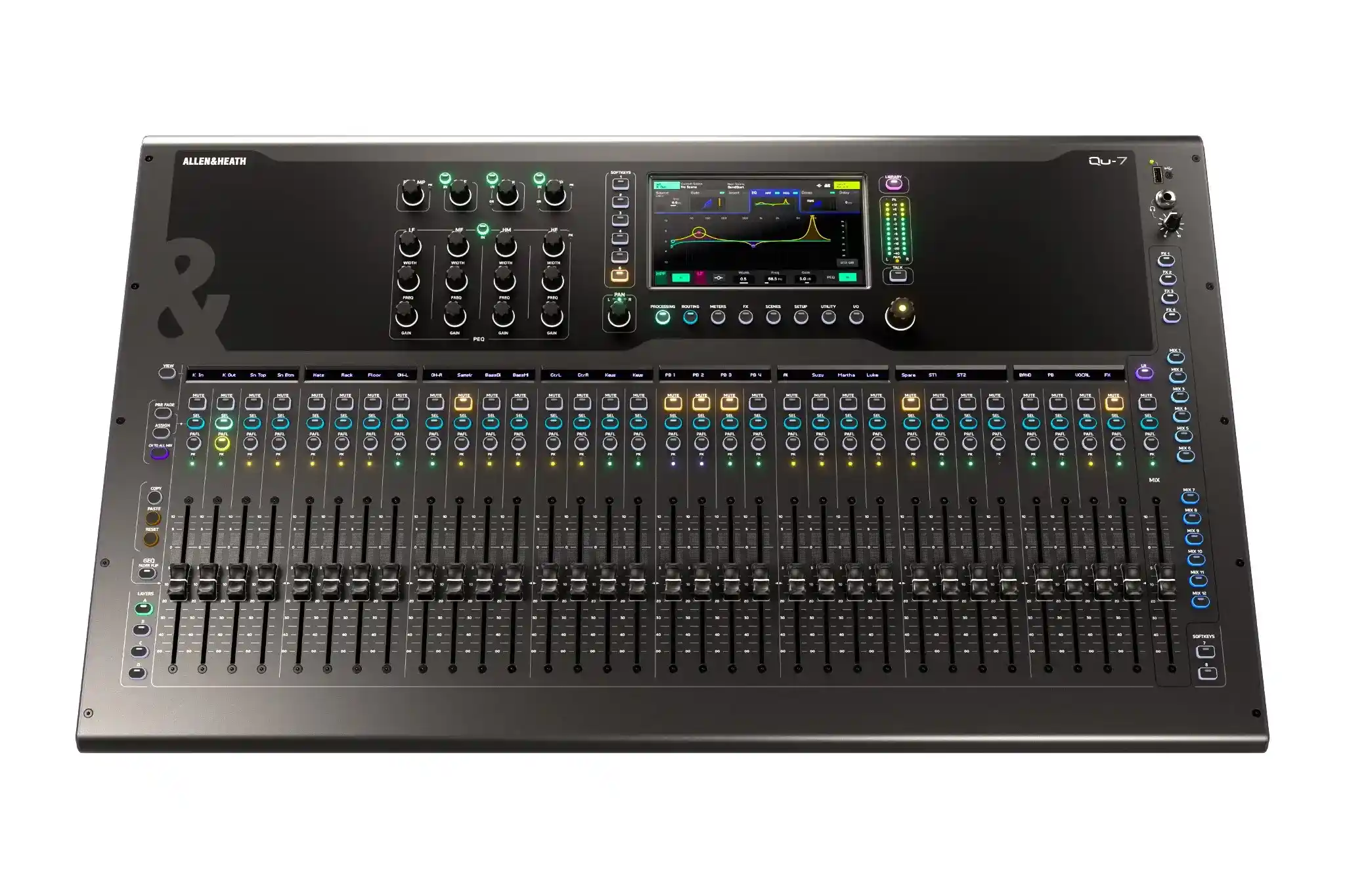

Superficie de control

33 faders motorizados de 100 mm organizados en 4 capas completamente configurables. Cada strip dispone de botones Select, Mute y PAFL con indicadores, display LCD retroiluminado con nombre/tipo/socket del canal, y medidor cromático LED programable en color y brillo. Pantalla táctil capacitiva de 7 pulgadas (800 × 480, 24 bit RGB) con controles dedicados de procesamiento que siguen la selección de canal. 8 SoftKeys con LED multicolor. Faders y rotarios con falda blanca para visibilidad en condiciones de baja iluminación.

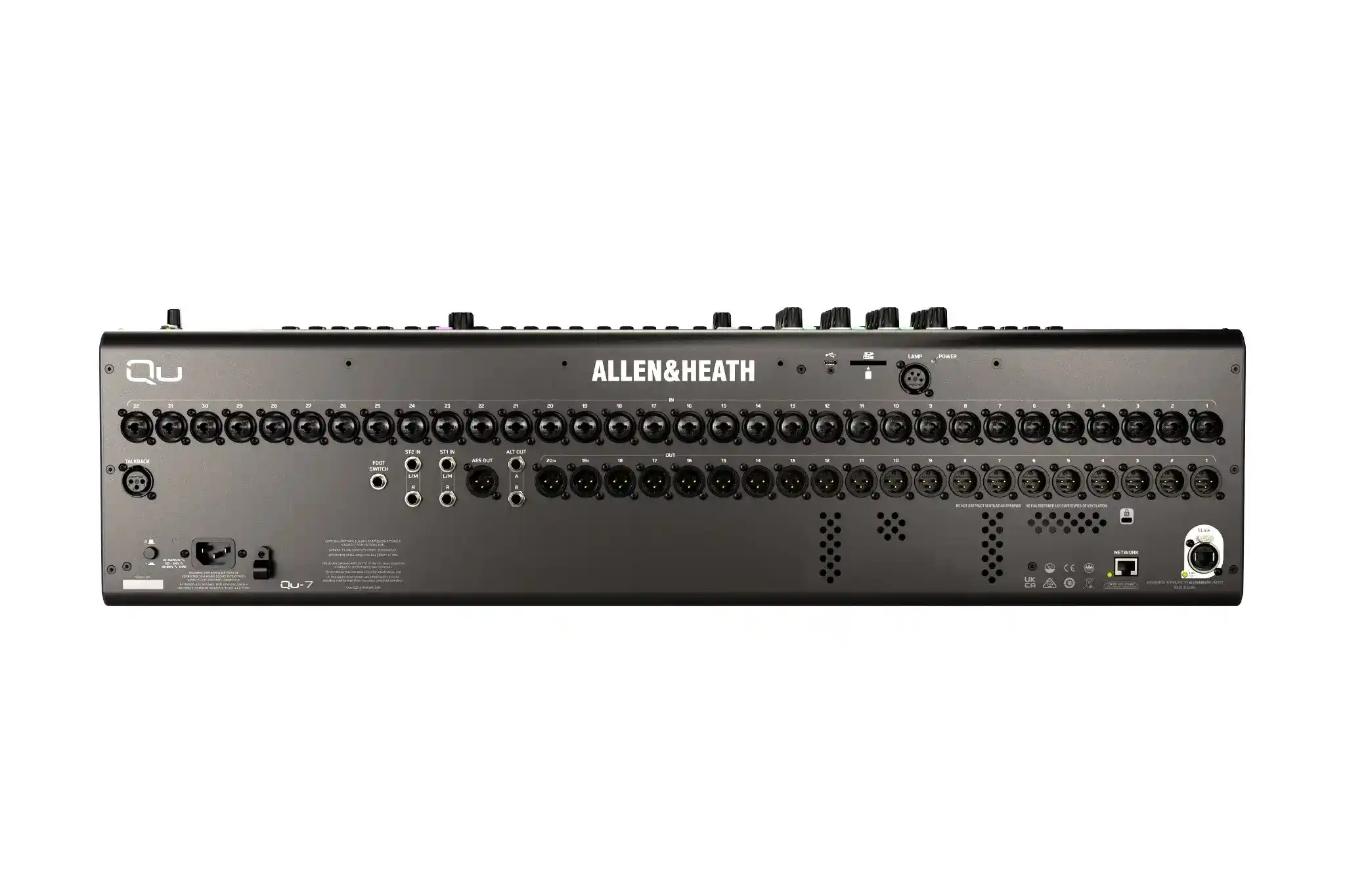

Conectividad local

• 32 entradas XLR/Jack combi con previos digitalmente controlados (0 a +60 dB, phantom 48V por toma)
• 2 entradas estéreo de línea (2× TRS, half-normalled para fuentes mono)
• 1 entrada XLR de talkback con HPF y envío asignable a cualquier bus
• 20 salidas XLR (nivel nominal +4 dBu, máx. +22 dBu)
• 2 salidas TRS balanceadas
• 1 salida digital AES3 estéreo con SRC seleccionable (44,1/48/88,2/96 kHz)
• Salida de auriculares TRS con medidor dual de 12 segmentos
• Puerto SLink 128×128 con EtherCon para Everything I/O y conexión directa a otras mesas A&H

Grabación y reproducción

Interfaz USB-C 32×32 a 48/96 kHz (USB 2.0, Core Audio/ASIO/WDM). Ranura SD para grabación multipista directa: 16 canales a 96 kHz o 32 a 48 kHz, 24 bit WAV con parcheo flexible. Puerto USB-A para grabación/reproducción estéreo (WAV 44,1/48/96 kHz, 16/24 bit) y transferencia de datos/firmware.

Gestión de escenas y sistema

300 memorias de escena por show, filtros de recall globales y por escena, channel safes, permisos de usuario con contraseña. Bibliotecas exportables a USB para procesamiento, FX y canales. Emulación DAW vía USB-C o TCP/IP. Generador de señal (sinusoidal, ruido blanco, rosa, paso de banda) asignable a cualquier entrada o mezcla. Control MIDI vía USB-C y TCP/IP con mensajería NRPN para parámetros de mezcla.
