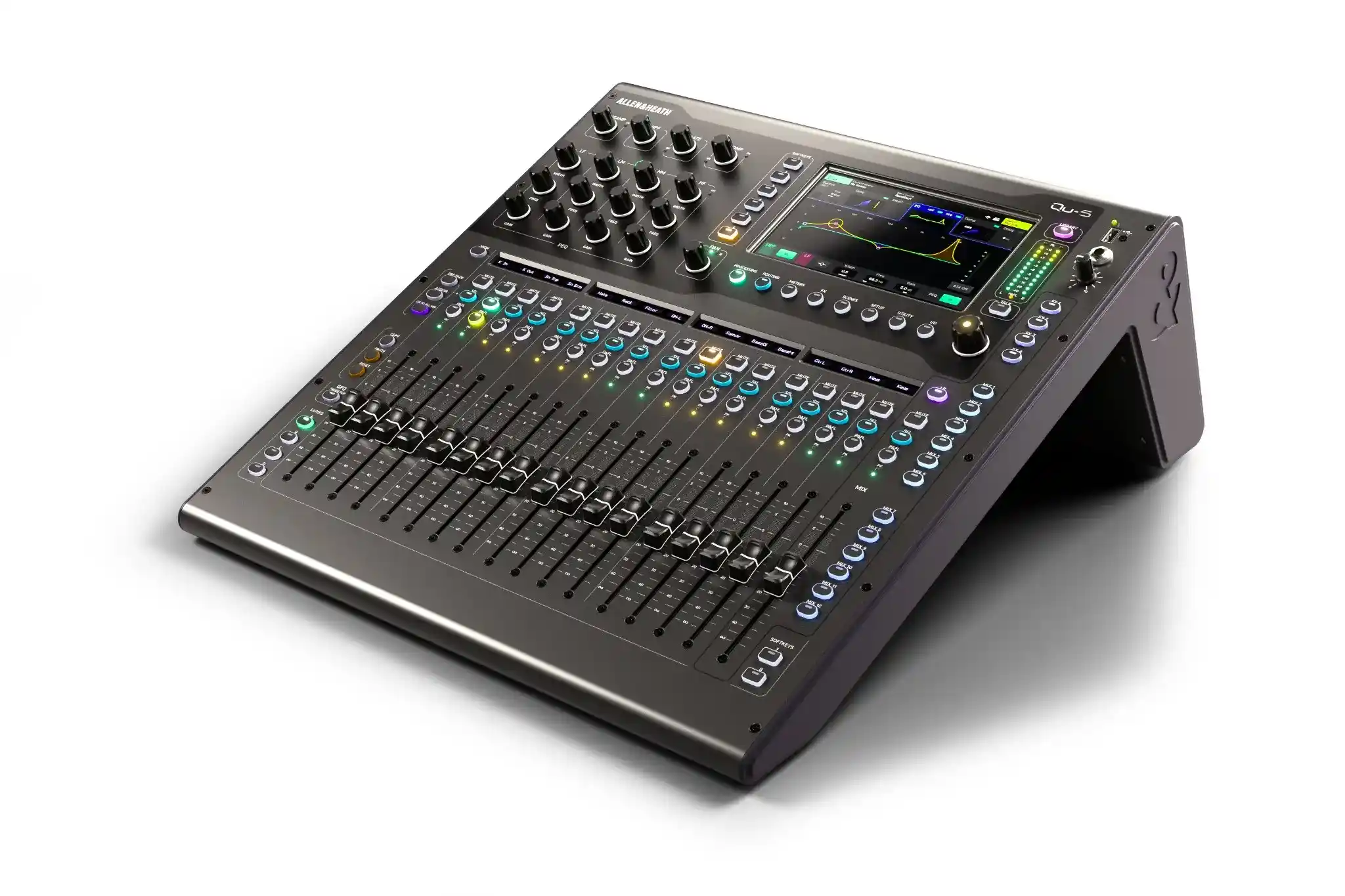

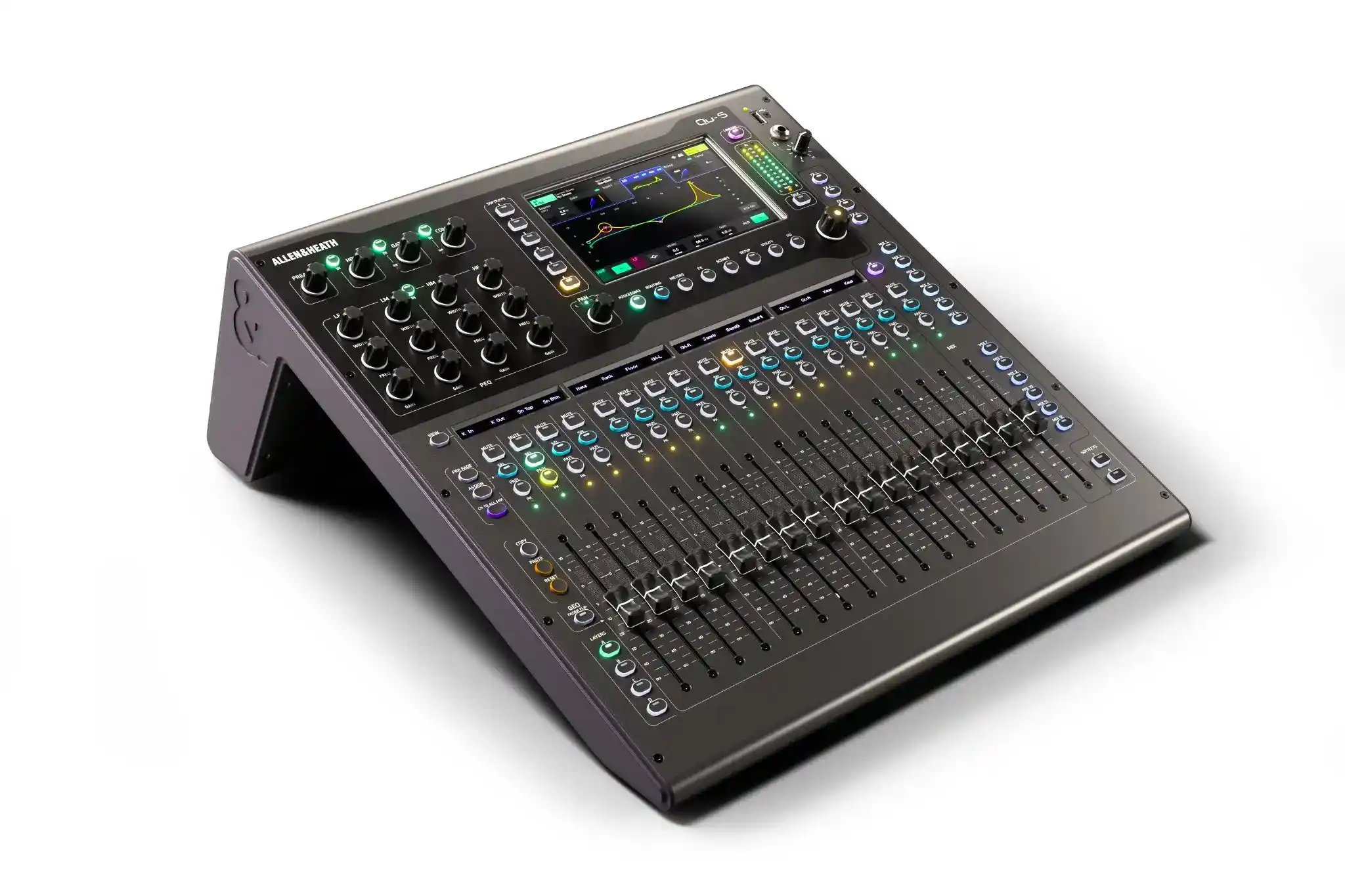

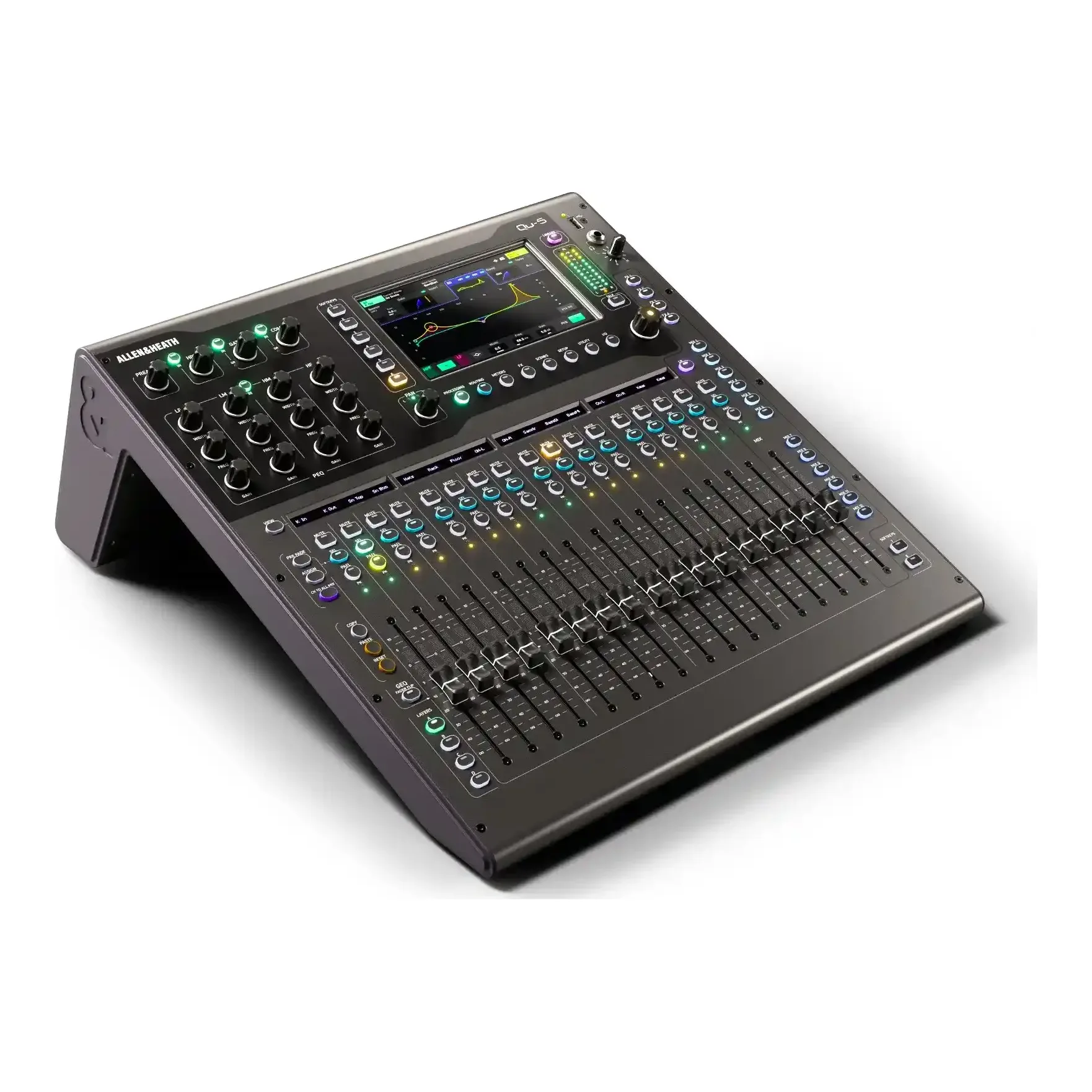

Allen And Heath Qu-5 — Mesa de Mezclas Digital Compacta 96 kHz

La Qu-5 es el modelo más compacto de la nueva generación Qu de Allen & Heath. Construida sobre el motor XCVI a 96 kHz con latencia inferior a 0,7 ms, hereda la potencia de procesamiento del buque insignia dLive en un formato que admite montaje en rack de 19 pulgadas mediante kit opcional.

Motor XCVI y procesamiento DEEP

El core XCVI trabaja con profundidades de bit de hasta 96 bits, proporcionando un rango dinámico de 110 dB y una respuesta en frecuencia de 20 Hz a 20 kHz (+0/-0,5 dB). Por primera vez en la plataforma Qu, el procesamiento DEEP permite insertar módulos de procesado del sistema dLive en cualquier canal sin afectar a la latencia ni al rendimiento general.

Arquitectura de mezcla

38 fuentes de entrada a mezcla (32 canales mono enlazables y 3 estéreo), 12 buses de mezcla (6 mono/enlazables Aux/Grupo y 6 estéreo Aux/Grupo), 4 buses matrix mono/enlazables y salida principal estéreo LR. Cada canal de entrada dispone de procesamiento completo: polaridad, trim, filtro paso alto (12/18/24 dB/oct, 20 Hz – 2 kHz), gate con sidechain parcheable, EQ paramétrico de 4 bandas, compresor con compresión paralela y delay de hasta 341 ms.

Efectos y herramientas

6 motores Multi-FX con retorno estéreo dedicado y EQ paramétrico propio, incluyendo reverb SMR, delay estéreo, chorus, flanger y phaser. El Feedback Assistant detecta frecuencias problemáticas en hasta 8 salidas simultáneamente y aplica hasta 16 filtros por salida. El Gain Assistant ajusta automáticamente la ganancia de uno o varios canales y monitoriza niveles durante la actuación.

Mezclador automático de micrófonos

El AMM de 32 canales integrado con algoritmo de reparto de ganancia opera sin latencia adicional, ideal para conferencias, debates televisivos y cualquier aplicación de palabra hablada con múltiples micrófonos abiertos simultáneamente.

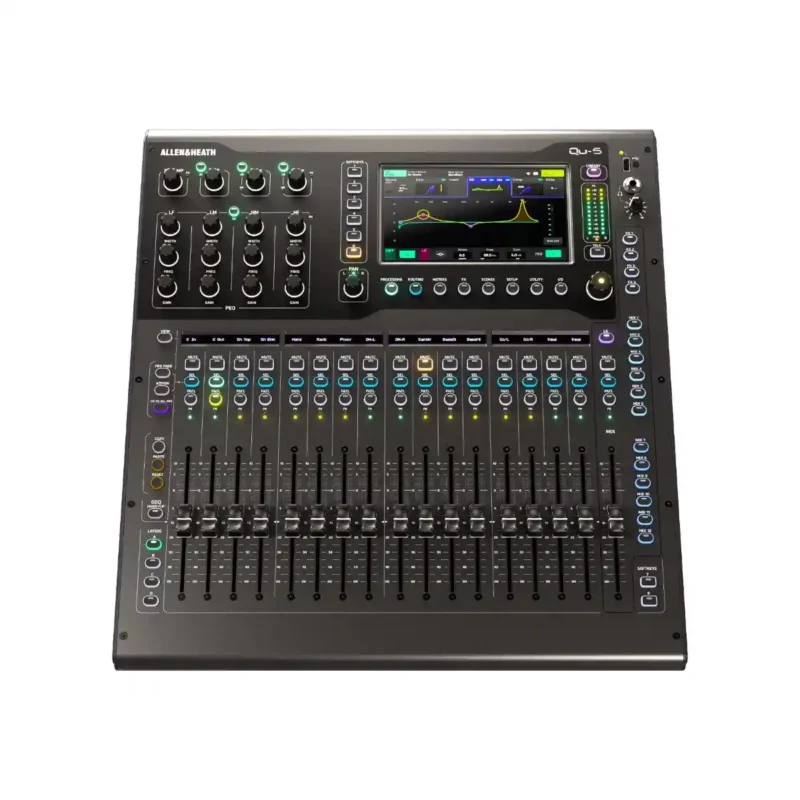

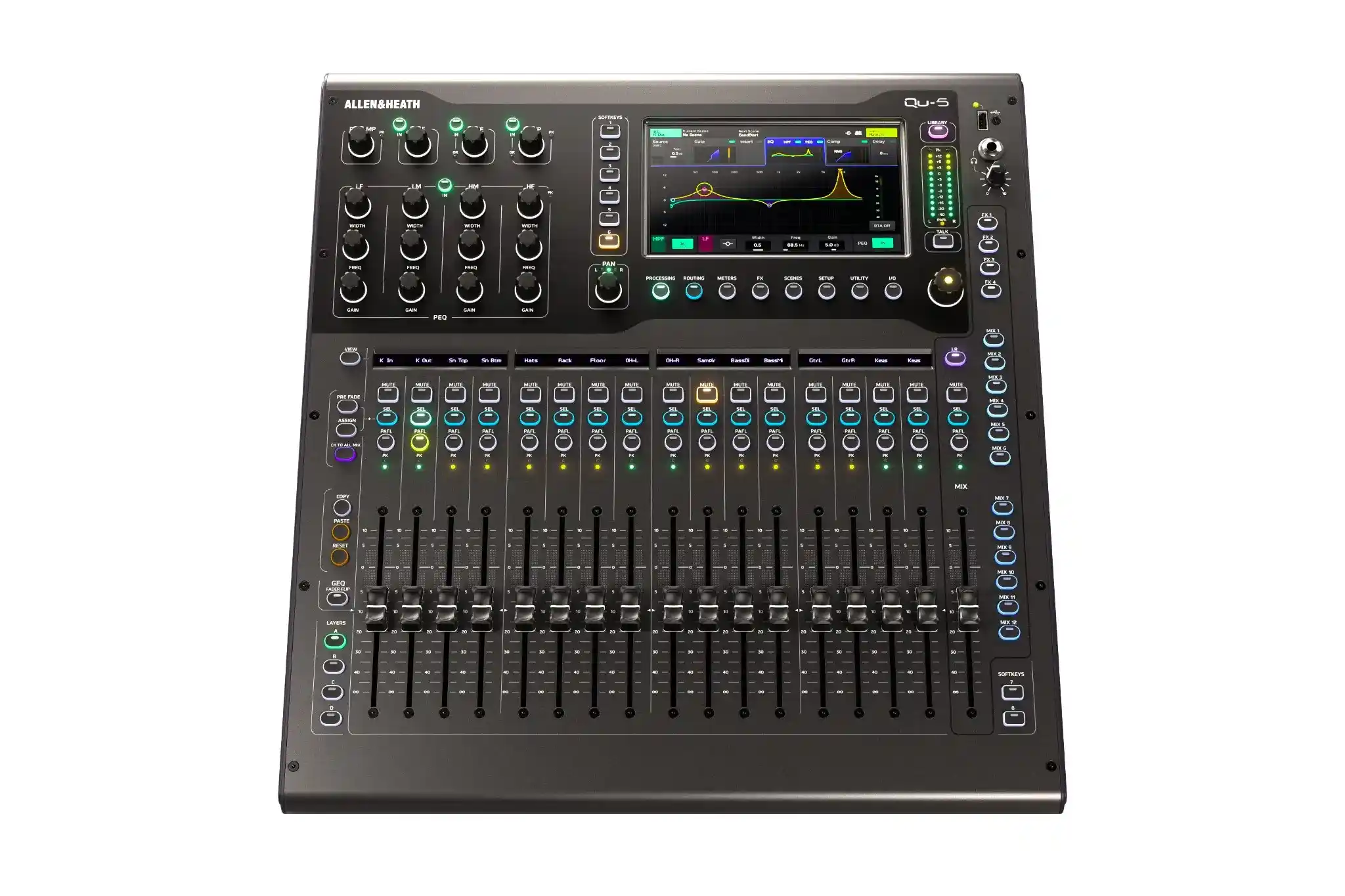

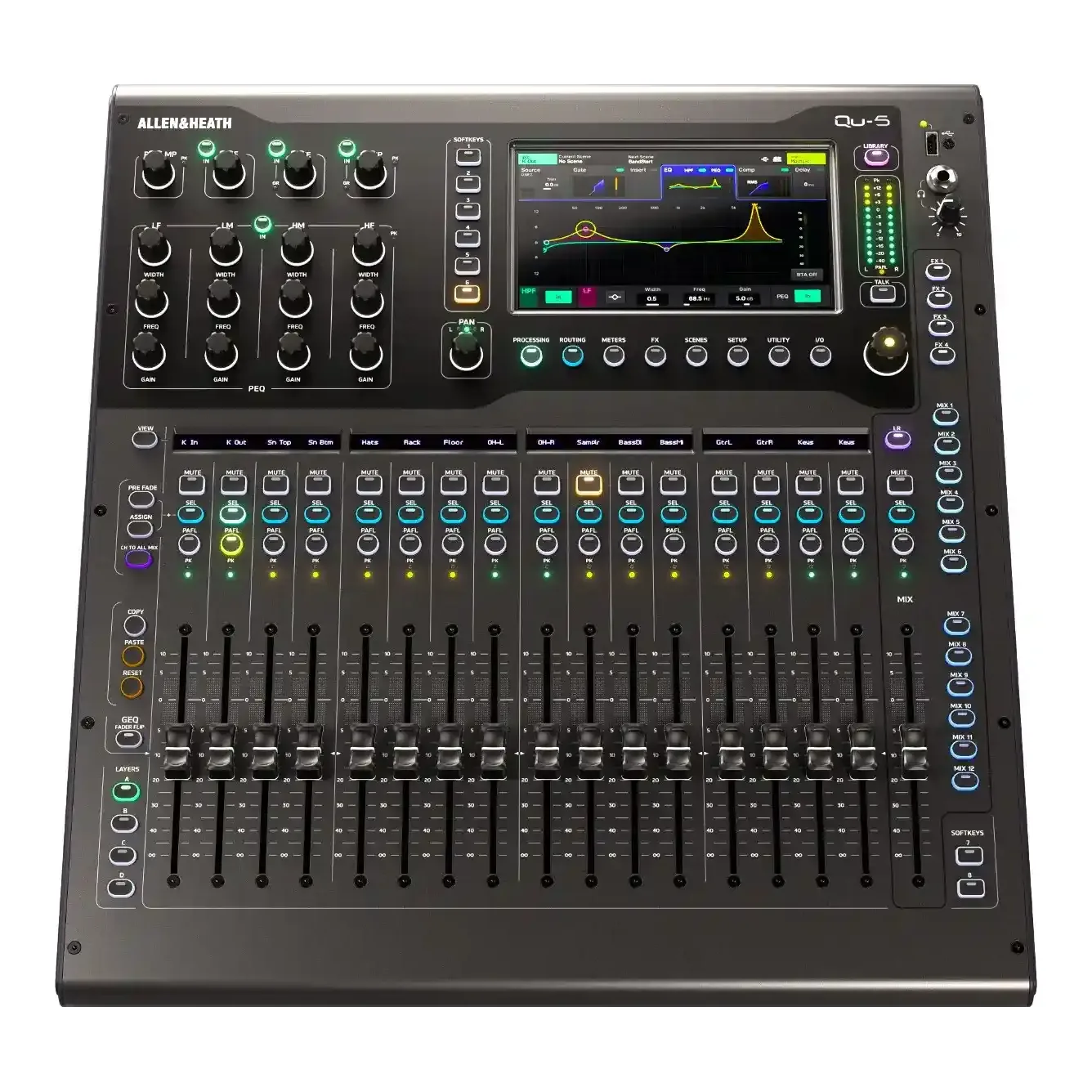

Superficie de control

17 faders motorizados de 100 mm organizados en 4 capas completamente configurables. Cada strip dispone de display LCD retroiluminado con nombre de canal, tipo o número de socket, y medidor cromático LED programable en color y brillo. Pantalla táctil capacitiva de 7 pulgadas (800 × 480, 24 bit RGB) con interfaz rediseñada para un flujo de trabajo rápido. 8 SoftKeys con iluminación multicolor asignables a mutes, tap tempo, control de escenas o transporte.

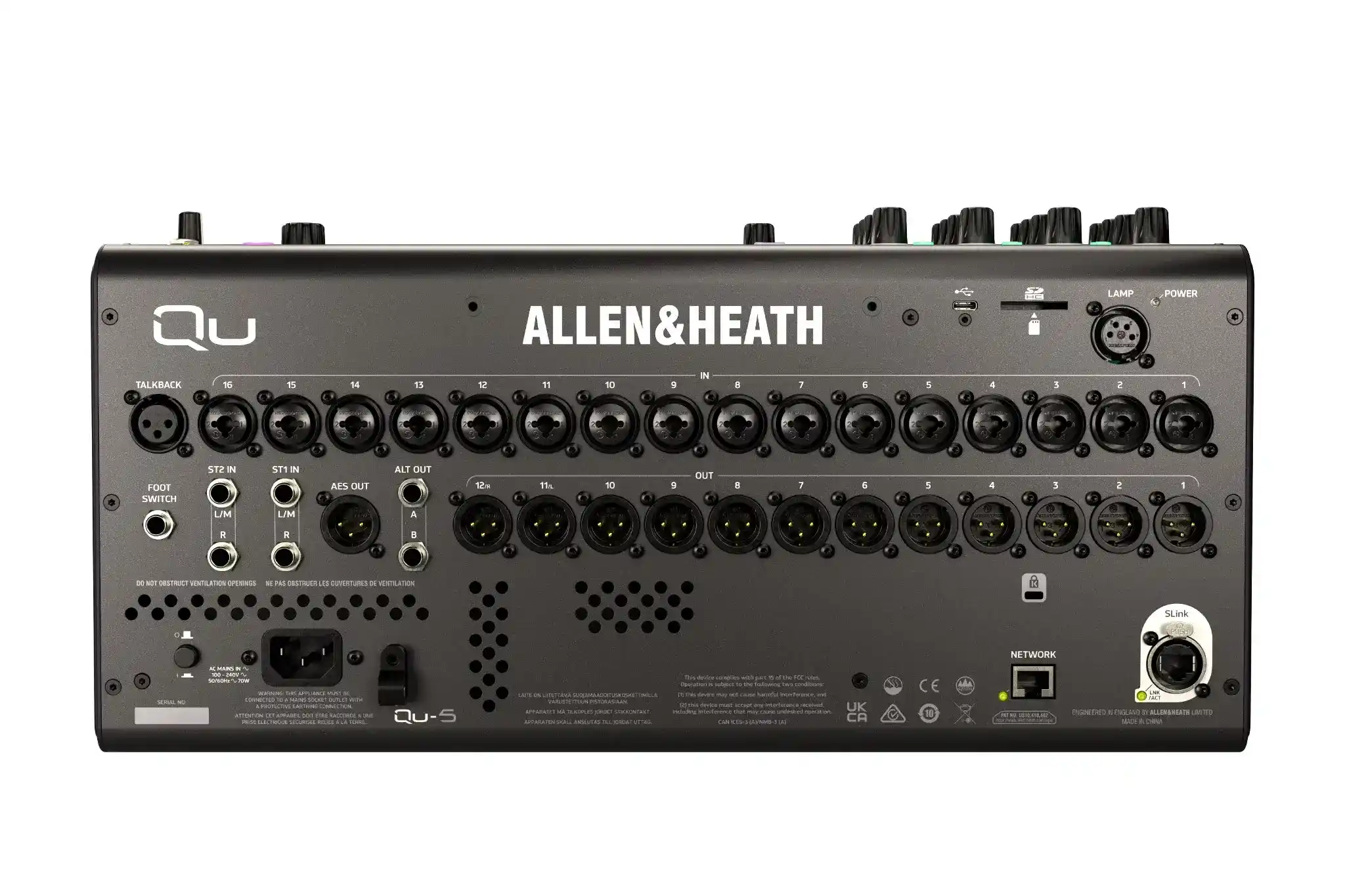

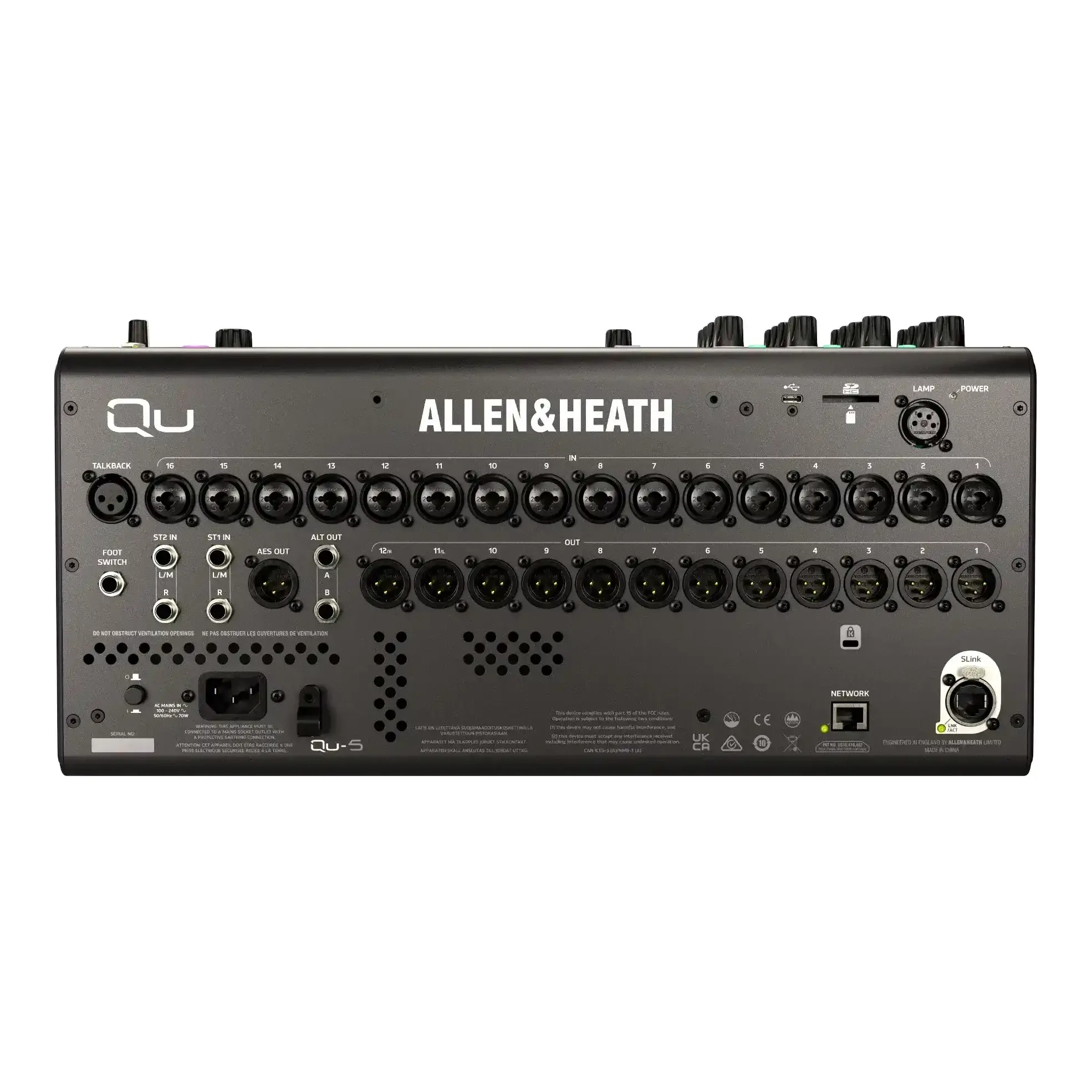

Conectividad local

• 16 entradas XLR/Jack combi con previos digitalmente controlados y recallables (ganancia 0 a +60 dB)
• 2 entradas estéreo de línea (2× TRS cada una)
• 1 entrada XLR de talkback
• 12 salidas XLR
• 2 salidas TRS
• 1 salida digital AES3 estéreo (XLR)
• Phantom 48V conmutable por toma

Grabación y reproducción

Interfaz de audio USB-C 32×32 a 48/96 kHz compatible con Core Audio, ASIO y WDM. Ranura SD para grabación multipista directa (16 canales a 96 kHz o 32 a 48 kHz, 24 bit). Puerto USB-A para grabación estéreo y transferencia de datos.

Expansión y red

Puerto SLink inteligente con conector EtherCon de bloqueo para conexión a la familia Everything I/O de stage boxes y expansores, con hasta 128×128 canales a 96 kHz y control remoto de previos. Compatible con sistemas de monitorización personal ME de Allen & Heath. Puerto Ethernet RJ45 para control remoto vía apps gratuitas (Windows, macOS, iOS, Android) y MIDI sobre TCP/IP.

Gestión de escenas

300 memorias de escena por show con filtros de recall globales y por escena. Safes por canal, permisos de usuario con contraseña, emulación de control DAW vía USB o TCP/IP, y bibliotecas de efectos, procesamiento y canales.
