Descripción del Electro-Voice EV ZX4

Electro-Voice ZX4: referencia en altavoces pasivos de 15 pulgadas para sonorización profesional

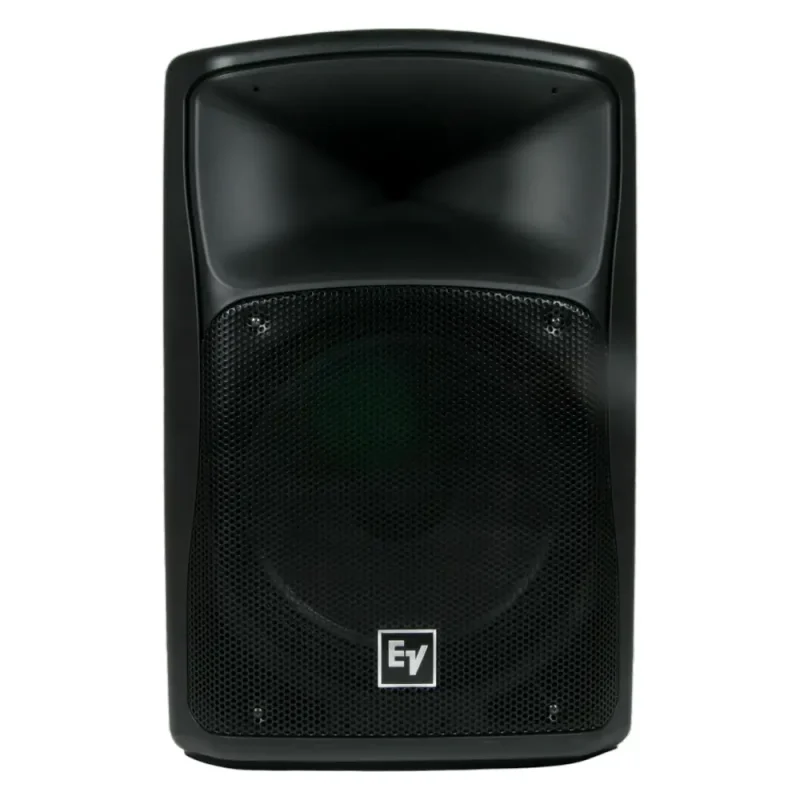

El Electro-Voice ZX4 es un altavoz pasivo de dos vías que lleva décadas consolidado como una de las opciones más fiables de la gama ZX. Con un woofer EVS15-SF de 15 pulgadas y un driver de agudos DH3/2010A de 1,25 pulgadas con membrana de titanio, este sistema combina alta sensibilidad, robustez mecánica y versatilidad de instalación para responder a las exigencias del directo profesional.

Funciones destacadas

El ZX4 destaca por su elevada sensibilidad de 100 dB (1 W/1 m), que permite alcanzar un SPL máximo calculado de 132 dB con amplificadores de potencia moderada. La respuesta en frecuencia de 60 Hz a 20.000 Hz (-3 dB) cubre con holgura el rango de la voz y los instrumentos, y el crossover interno fijado a 1.500 Hz garantiza una transición fluida entre el woofer y el driver de agudos sin necesidad de procesado externo adicional.

Potencia y transductores

El ZX4 admite 400 W de potencia continua y 1.600 W de pico, con una impedancia nominal de 8 ohmios y una impedancia mínima de 6,5 ohmios. El woofer EVS15-SF aporta el cuerpo y el empuje de las frecuencias medias y bajas, mientras que el driver DH3/2010A con cúpula de titanio resuelve con precisión y control los agudos en entornos de alta presión sonora.

Dispersión y cobertura

El cuerno del ZX4 ofrece una cobertura nominal de 90 grados en horizontal y 50 grados en vertical (valores a -6 dB), una geometría pensada para cubrir con uniformidad el área de audiencia en instalaciones de uso general y en sistemas apilados. La frecuencia de paso alto recomendada por el fabricante es 42 Hz, que coincide con el límite inferior de la respuesta extendida (-10 dB), lo que facilita la integración con subgraves.

Construcción y opciones de montaje

El gabinete está fabricado en polipropileno de alto impacto, lo que le aporta ligereza y resistencia para un uso intensivo en gira. Con un peso de 20,2 kg y unas dimensiones de 44,5 x 68,6 x 40,6 cm, resulta manejable para un equipo de dos personas. La forma de cuña permite utilizarlo como monitor de escenario a 45 o 55 grados. El adaptador para vaso de trípode integrado facilita el uso en bolo sobre soporte de pole, mientras que los orificios para placas de anclaje y armellas hacen posible la suspensión aérea. La rejilla es de acero galvanizado de calibre 18 con acabado en polvo de poliéster, y la conexión de señal se realiza mediante dos conectores Neutrik NL4 (Speakon) en paralelo.

Aplicaciones y usos

El ZX4 está concebido para sistemas de PA portable en salas de tamaño mediano y grande, festivales y eventos al aire libre, así como para su uso como monitor de escenario. Su diseño sin electrónica interna lo convierte en una opción sencilla de mantener y ampliar: basta con elegir un amplificador de potencia adecuado o un controlador de sistema para sacar partido a sus 132 dB de SPL máximo.

Características destacadas

• Altavoz pasivo de dos vías con woofer EVS15-SF de 15 pulgadas y driver de titanio DH3/2010A de 1,25 pulgadas
• 400 W de potencia continua y 1.600 W de pico; impedancia nominal 8 ohmios
• SPL máximo calculado de 132 dB; sensibilidad 100 dB (1 W/1 m)
• Respuesta en frecuencia de 60 Hz a 20.000 Hz (-3 dB); crossover interno a 1.500 Hz
• Dispersión 90 grados horizontal x 50 grados vertical (nominal a -6 dB)
• Gabinete de polipropileno de alto impacto con forma de cuña para uso como monitor a 45 o 55 grados
• Montaje versátil: vaso para trípode integrado y posibilidad de suspensión aérea mediante placas y armellas
• Conexión mediante Speakon (Neutrik NL4 en paralelo); peso 20,2 kg
