Descripción del PMC6 - Monitor activo de campo cercano (Pareja)
PMC6: monitor activo nearfield de referencia con ATL™ y DSP avanzado
El PMC6 traslada la firma sonora de los monitores mayores de PMC a un formato compacto, ideal para salas de control pequeñas o para sistemas inmersivos donde la resolución y la estabilidad de imagen son críticas. Su combinación de ATL™ + Laminair™ y amplificación Clase D de baja distorsión ofrece graves con extensión y control inusuales en un 6", gran dinámica y escucha fiable sin fatiga.
- Aplicación: nearfield de referencia (también válido como monitor en sistemas inmersivos/multicanal)
- Respuesta en frecuencia: 39 Hz – 25 kHz (-3 dB @ 1 m, full space, on-axis)
- SPL: 106 dB continuo / 118 dB pico @ 1 m
- Amplificación: Class-D, LF 200 W + HF 200 W (ultra baja distorsión, alto factor de amortiguamiento)
- Conectividad: XLR analógico o AES3 (16/24-bit, 18–192 kHz) + salida “through” AES3 (24-bit @ 96 kHz)
- Calibración: panel trasero + SoundAlign™ vía red (RJ45), con DSP de corrección portrait/landscape
Por qué importa (en términos técnicos)
- Grave “más grande” que su tamaño: el driver de 6" con 20 mm de excursión está diseñado para trabajar con ATL™ y Laminair™, logrando extensión, headroom y dinámica que suelen asociarse a monitores de 8".
- Imagen sólida y dispersión consistente: tweeter de 1" de cúpula blanda con guía de onda poco profunda para una dispersión amplia y tonalmente uniforme, con “imaging” estable.

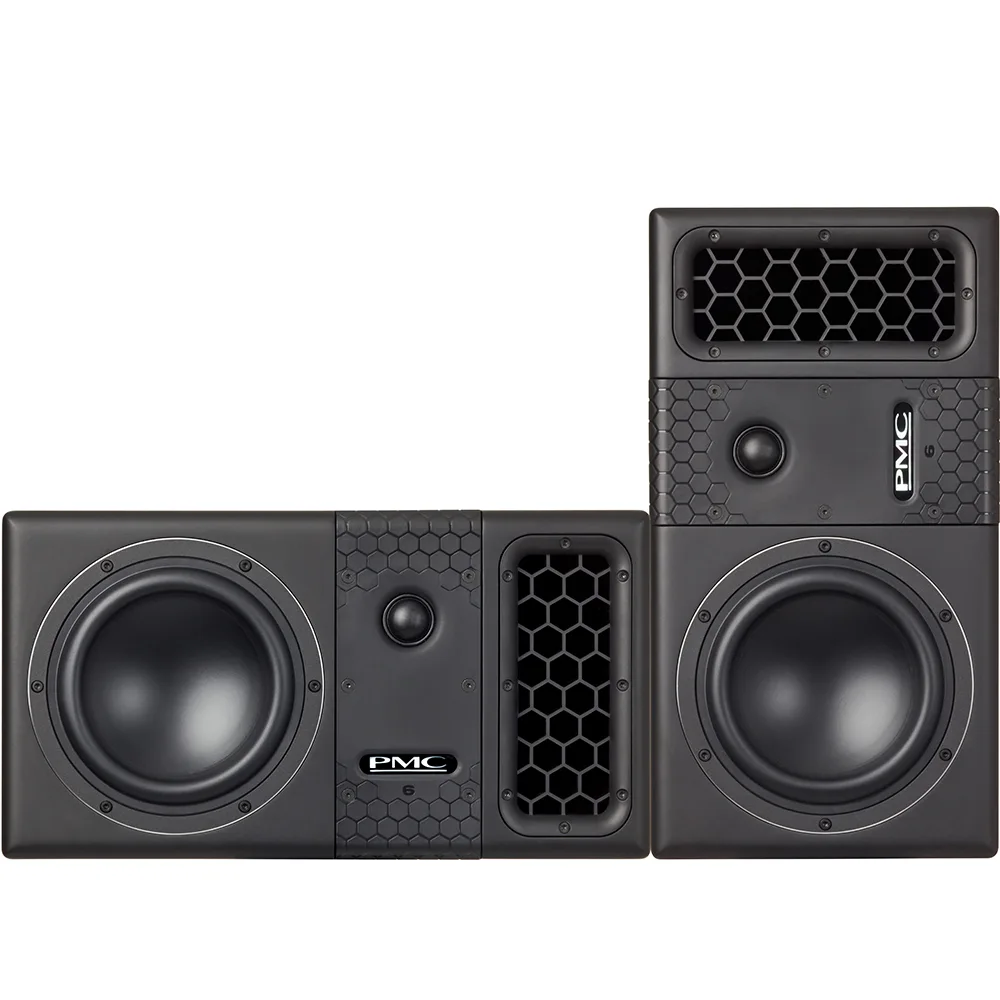

- Coherencia en cualquier orientación: el DSP ajusta automáticamente el crossover en vertical u horizontal para mantener fase, imagen y precisión tonal.
- Ruta de ampliación a rango completo: añadiendo un PMC8 SUB se convierte en sistema PMC6 XBD con extensión de graves hasta 25 Hz (modo XBD).

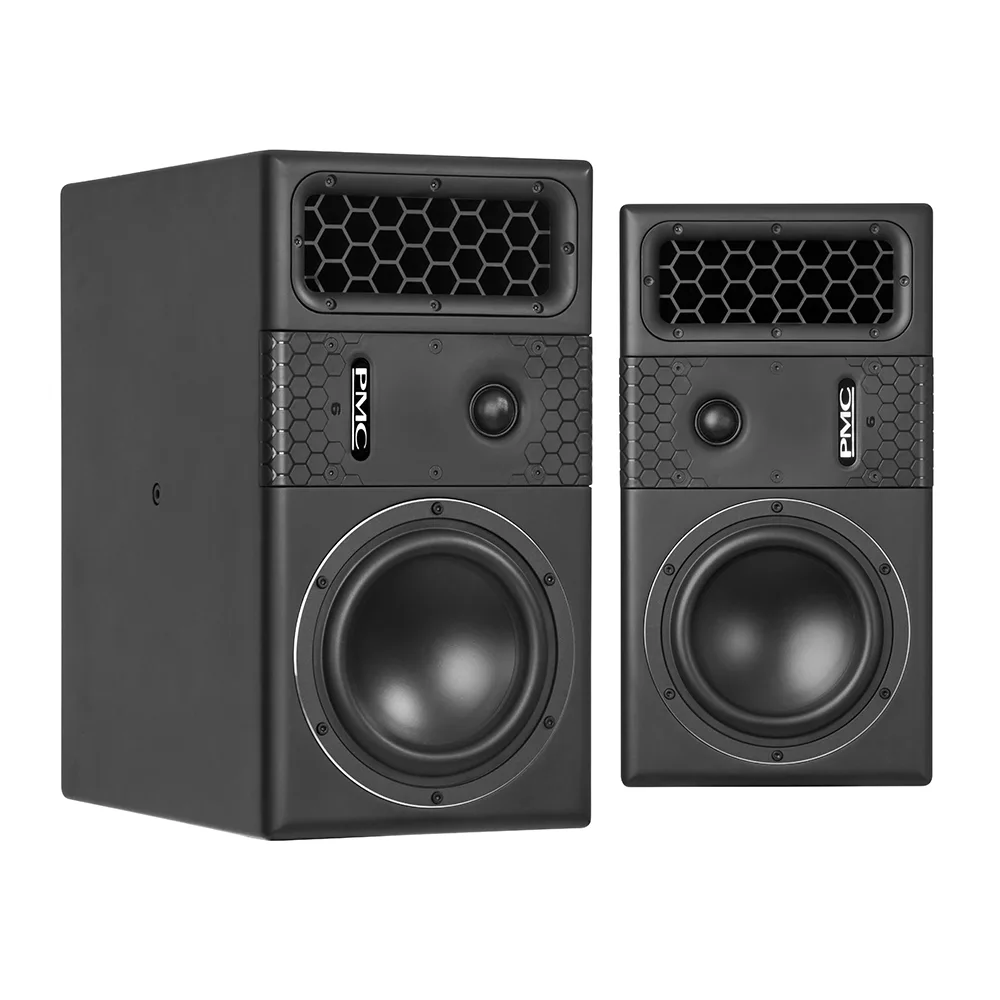

Arquitectura y transductores
Diseño activo de 2 vías con carga de graves ATL™. Cada vía está controlada por su propia etapa Class-D, y el DSP gestiona cruce, protección y ajuste fino para maximizar precisión y consistencia.
- LF: 1 × PMC 150 mm (6") “Studio 6” (20 mm de excursión)
- HF: 1 × PMC 27 mm (1") tweeter de cúpula blanda
- ATL™ (longitud efectiva): 1,8 m
Tecnología ATL™ y por qué suena diferente
ATL™ (Advanced Transmission Line) utiliza una línea interna larga y amortiguada para absorber el contenido no deseado de la radiación trasera del woofer, dejando pasar las frecuencias más bajas. Estas emergen por el gran conducto frontal en la misma polaridad que el altavoz, actuando como un “segundo radiador” de graves. Al mantener más constante la carga de presión del woofer, se mejora el control, se reduce la distorsión en bajas frecuencias y se preserva el detalle de medios que normalmente queda enmascarado por armónicos de LF.
- Beneficio directo: más extensión y SPL útil que diseños sellados/ported equivalentes, con balance tonal estable a distintos niveles de escucha.
- Laminair™: optimiza el flujo de aire para reducir turbulencias/ruido de puerto y mejorar dinámica y eficiencia.
DSP y calibración
El motor DSP integra el cruce, la protección de drivers y herramientas de ajuste para sala/instalación. La configuración puede hacerse desde el panel trasero o con SoundAlign™ (interfaz web).

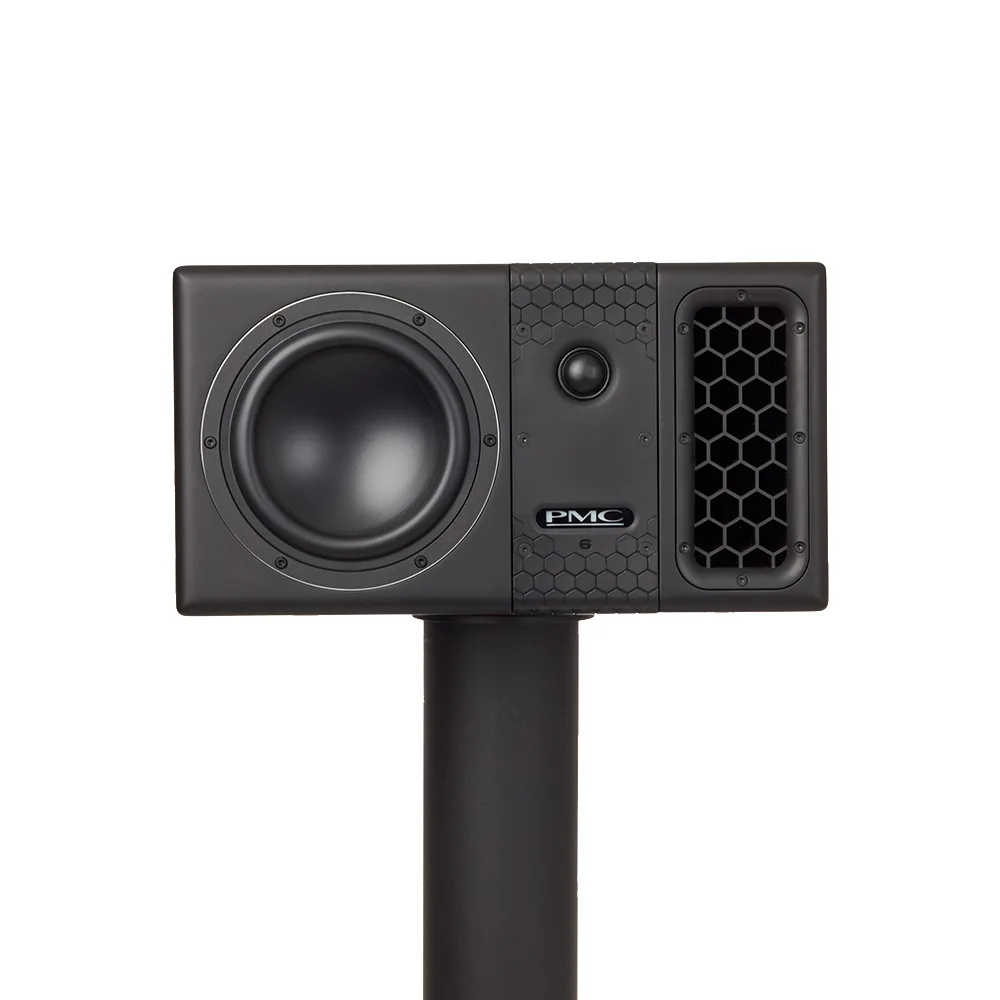

- Corrección automática de orientación: portrait / landscape / auto (ajuste de crossover para máxima coherencia)
- Level Trim: +/-10 dB
- High-pass: 20–200 Hz, 12 dB/oct
- Delay: 0–30 ms
- Fase/polaridad: normal o invertida
- LF & HF shelving: 20 Hz–20 kHz, +/-10 dB (Q 0,707)
- EQ paramétrica: 5 bandas, 20 Hz–20 kHz, +/-10 dB
- Presets: 3 de usuario + ajustes de fábrica
- Latencia: 2,4 ms

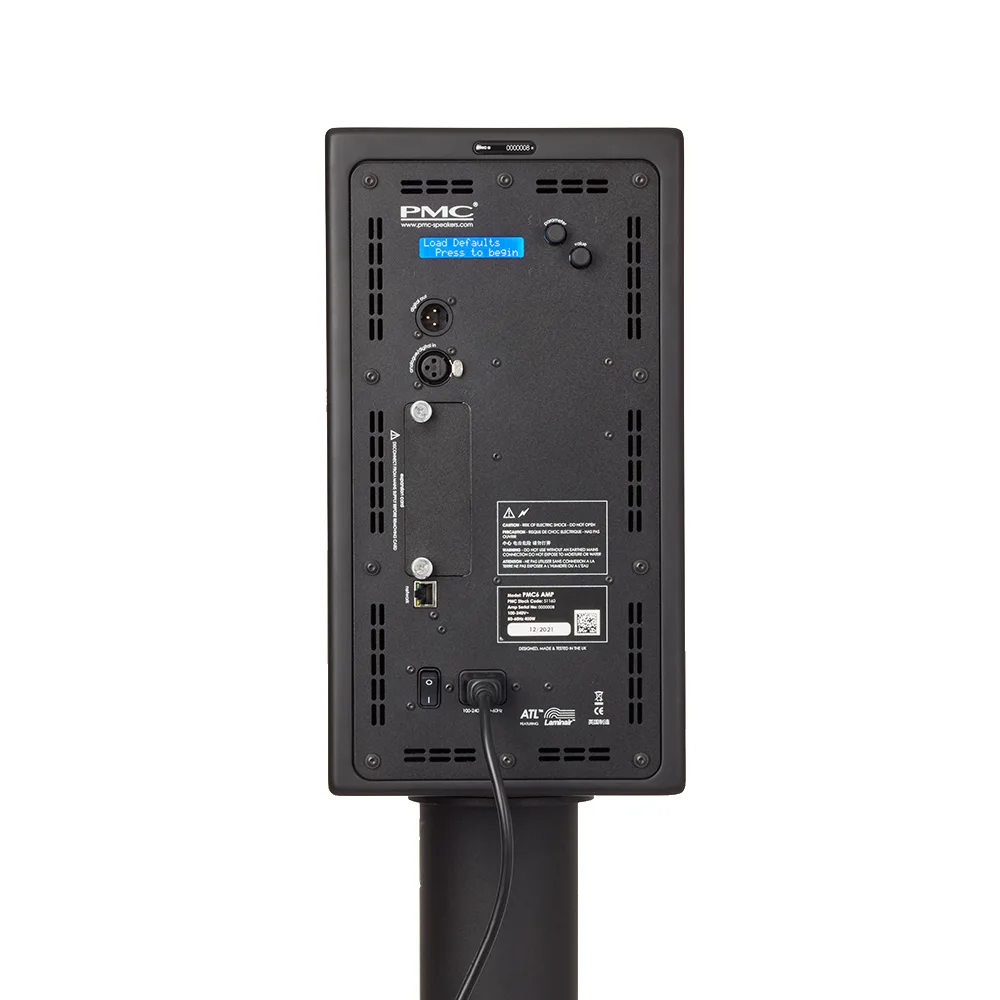

Conectividad y flujo de señal
- Entrada: XLR conmutable analógica / AES3
- Analógico: +20/+24 dBu nivel máx. (seleccionable), 22 kΩ impedancia
- Digital: AES3 16/24-bit, 18–192 kHz, 110 Ω (left / right / left+right)
- Salida “through”: AES3 24-bit @ 96 kHz (útil para encadenar, p. ej. hacia PMC8 SUB en XBD)
- Red/Control: RJ45 para SoundAlign™ (ajustes individuales o por grupos)
- Ranura de expansión: preparada para futuras ampliaciones de conectividad
Especificaciones técnicas (tabla)
| Tipo |
Monitor activo 2 vías nearfield de referencia con ATL™ |
| Respuesta en frecuencia |
39 Hz – 25 kHz (-3 dB @ 1 m, full space, on-axis) |
| Sensibilidad |
+4 dBu = 98 dB SPL @ 1 m |
| SPL máx. continuo |
106 dB @ 1 m |
| SPL pico |
118 dB @ 1 m |
| Amplificación |
Class-D: LF 1 × 200 W RMS · HF 1 × 200 W RMS |
| Entradas |
XLR analógica / AES3 digital (16/24-bit, 18–192 kHz) |
| Salida |
XLR digital AES3 “through” (24-bit @ 96 kHz) |
| Directividad |
H +/-60° · V +50°/-40° (-6 dB off-axis @ 10 kHz) |
| Control |
SoundAlign™ vía RJ45 + controles en panel trasero |
| Alimentación |
100–240 VAC auto-switching, 50–60 Hz (IEC C14) |
| Consumo |
35 W (idle) / 400 W (máx.) |
Dimensiones, peso e instalación
- Dimensiones (vertical): 400 × 215 × 372 mm (Al × An × Pr)
- Dimensiones (horizontal): 215 × 400 × 372 mm (Al × An × Pr)
- Peso: 11,1 kg (por unidad)
- Montaje: compatible con yugo para suspensión en sistemas multicanal o inmersivos
Ruta de ampliación: PMC6 → PMC6 XBD (con PMC8 SUB)
Añadiendo un PMC8 SUB y activando el modo DSP XBD, el sistema se convierte en un conjunto de rango completo con extensión limpia hasta 25 Hz. El cruce e integración están optimizados para que monitor y sub trabajen como una sola unidad, aumentando escala, headroom y autoridad en bajas frecuencias.
Nota sobre mediciones: “full space/half space” se refiere a condiciones de colocación (libre o cercana a superficies), que afectan al refuerzo de graves y a la lectura de SPL.</
