PMC6 XBD – Sistema activo 3 vías (Pareja)

Descripción del PMC6 XBD - Sistema activo 3 vías (Pareja)

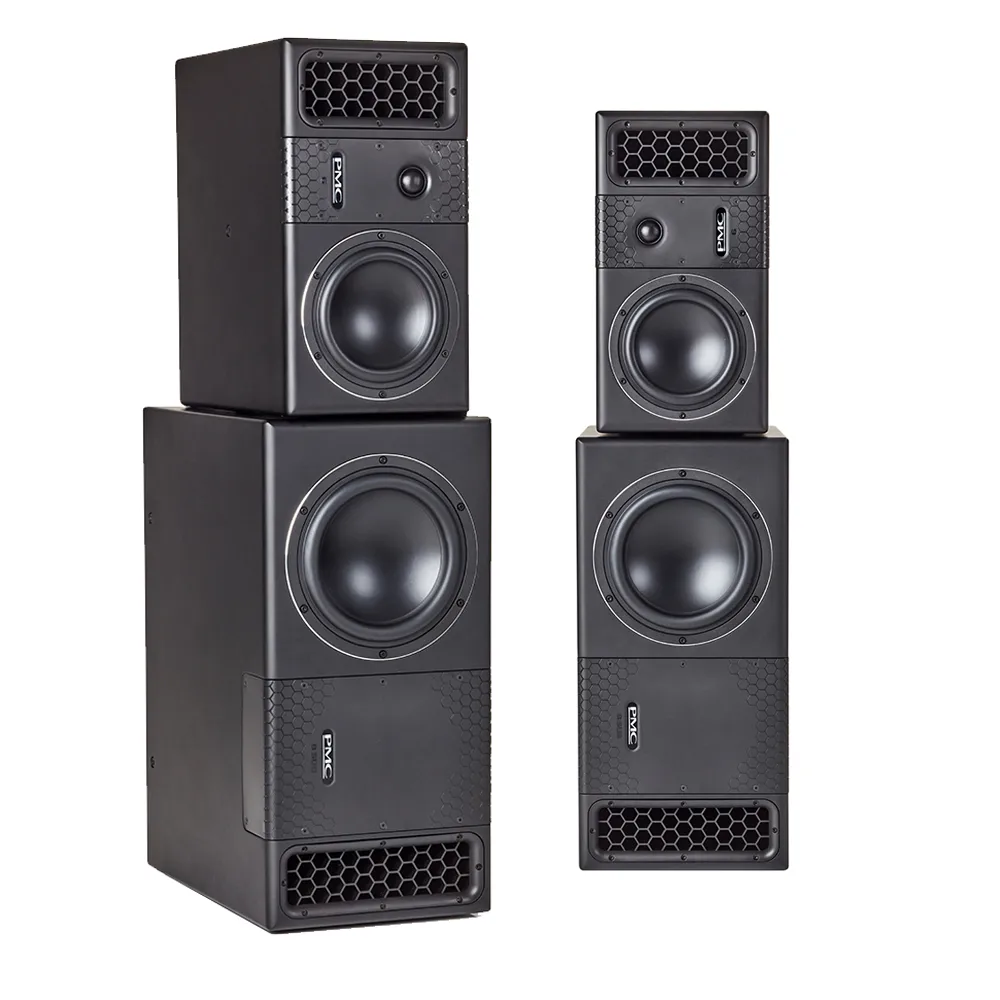

PMC6 XBD: sistema mid-field de referencia (PMC6 + PMC8 SUB)

El sistema PMC6 XBD combina el monitor PMC6 con el subwoofer PMC8 SUB para ofrecer rendimiento real de midfield en un formato compacto: extensión de graves hasta 25 Hz, mayor headroom y una escena más grande y estable, con integración completa mediante DSP en modo XBD.

• Aplicación: monitor activo mid-field / referencia para control rooms e instalaciones compactas
• Respuesta en frecuencia (sistema XBD): 25 Hz – 25 kHz (-3 dB @ 1 m, full space, on-axis)
• SPL: PMC6 106 dB continuo / 118 dB pico @ 1 m · PMC8 SUB 109 dB continuo / 121 dB pico @ 1 m
• Amplificación (sistema XBD): Class-D HF 200 W, LF 200 W, SUB (XBD) 300 W
• Conectividad: entrada XLR analógica o AES3 (16/24-bit, 18–192 kHz) + salida digital “through” AES3 (24-bit @ 96 kHz)

Por qué importa (en términos técnicos)

• Grave extendido de verdad: al activar XBD, el sistema pasa de 39 Hz (PMC6) a 25 Hz, aportando profundidad y autoridad de monitor de mayor tamaño.
• Menos distorsión: el driver de 6″ del PMC6 deja de gestionar el subgrave, reduciendo excursión y distorsión en la zona baja.
• Más headroom y claridad: el margen dinámico aumenta y el rango medio gana limpieza; las voces se perciben con mayor realismo y profundidad.

Arquitectura y transductores

El conjunto se comporta como un sistema activo de 3 vías (doble recinto) con carga de graves ATL™ y control DSP, repartiendo la banda entre monitor y subwoofer para maximizar coherencia, dinámica y extensión.

• PMC6 (monitor): LF 1 × PMC 150 mm (6″) Studio 6 · HF 1 × PMC 27 mm (1″) tweeter cúpula blanda
• PMC8 SUB (subwoofer): LF 1 × PMC 200 mm (8″) Studio 8
• Crossover / DSP: integración en modo XBD + filtros y protección de drivers

DSP y calibración

El DSP permite adaptar el sistema a la sala y a la instalación con filtros, ecualización y alineamiento temporal. Puede configurarse desde el panel trasero o mediante SoundAlign™ en navegador (vía red).

• Level Trim: +/-10 dB
• Filtros: High-pass 20–200 Hz (12 dB/oct) · en el SUB: High-pass/Low-pass 20–200 Hz (12 dB/oct)
• Delay: 0–30 ms
• Fase/polaridad: normal o invertida
• LF & HF shelving: 20 Hz–20 kHz, +/-10 dB (Q 0,707)
• EQ paramétrica: 5 bandas, 20 Hz–20 kHz, +/-10 dB
• Presets: 3 de usuario + ajustes de fábrica
• Latencia: 2,4 ms

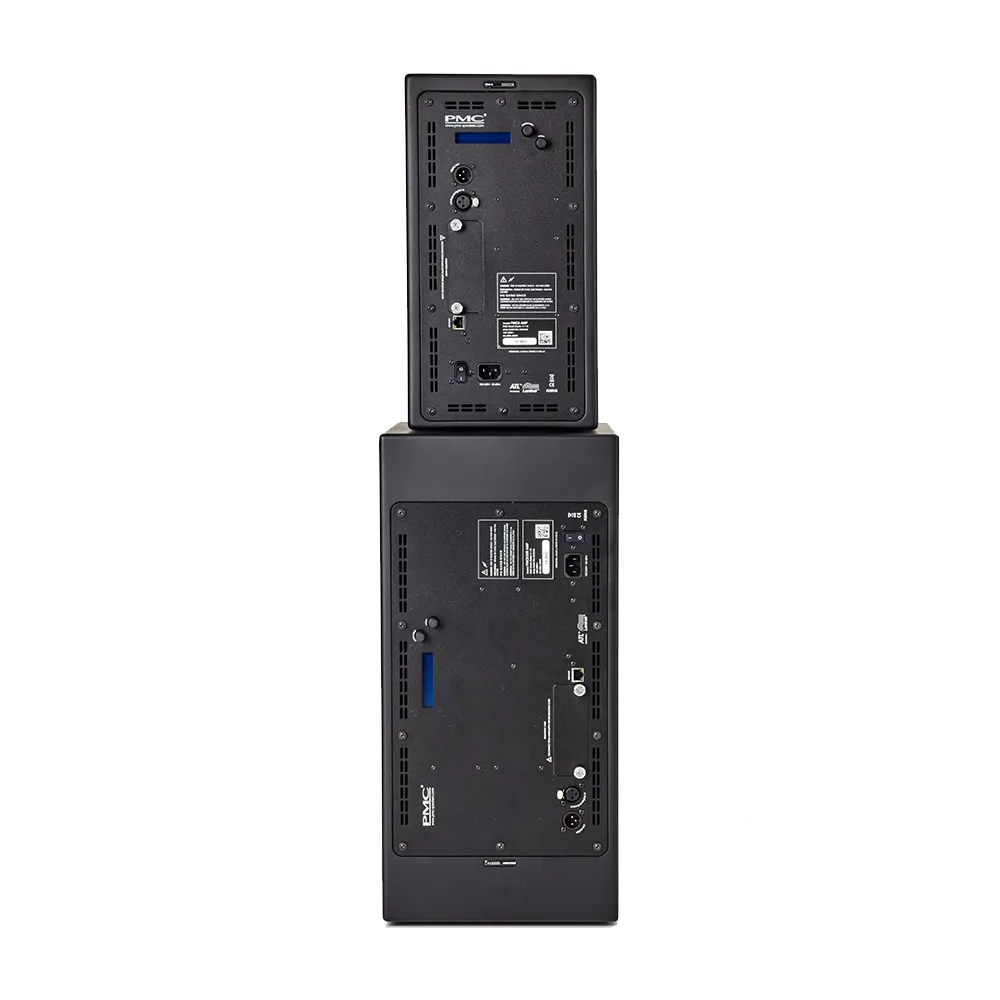

Conectividad y flujo de señal

• Entrada: XLR conmutable analógica / AES3 (16/24-bit; 18–192 kHz)
• Salida/Through: XLR digital AES3 (fija 24-bit @ 96 kHz) para alimentar el subwoofer desde el monitor
• Red/Control: RJ45 para SoundAlign™; al enlazar ambos, aparecen como una única unidad “PMC6 XBD”

Especificaciones técnicas (tabla)

PMC6 (monitor): datos clave

• Tipo: monitor activo 2 vías con ATL™
• ATL™ (longitud efectiva): 1,8 m
• Respuesta en frecuencia: 39 Hz – 25 kHz (-3 dB @ 1 m, full space, on-axis)
• Sensibilidad: +4 dBu = 98 dB SPL @ 1 m
• SPL máx. continuo: 106 dB @ 1 m
• SPL pico: 118 dB @ 1 m
• Directividad: H +/-60° · V +50°/-40° (-6 dB off-axis @ 10 kHz)
• Entrada analógica: +20/+24 dBu máx. (seleccionable) · 22 kΩ
• Entrada digital: AES3 16/24-bit · 18–192 kHz · 110 Ω
• Amplificación (PMC6): LF 1 × 200 W RMS · HF 1 × 200 W RMS
• Orientación: vertical, horizontal o auto

PMC8 SUB (subwoofer): datos clave

• Tipo: subwoofer activo con ATL™ y driver de 8″
• Respuesta en frecuencia: 25 Hz – 500 Hz (-3 dB @ 1 m, full space, on-axis)
• SPL máx. continuo: 109 dB @ 1 m
• SPL pico: 121 dB @ 1 m
• Entrada: XLR analógica / AES3 digital (16/24-bit, 18–192 kHz)
• Salida: XLR digital AES3 (24-bit @ 96 kHz)

Dimensiones y peso

• PMC6 (vertical): 400 × 215 × 372 mm · 11,1 kg (por unidad)
• PMC6 (horizontal): 215 × 400 × 372 mm
• PMC8 SUB: 266 × 551 × 440 mm · 18,5 kg (por unidad)

Alimentación y consumo

• Alimentación: 100–240 VAC auto-switching, 50–60 Hz (IEC C14)
• Consumo PMC6: 35 W (idle) / 400 W (máx.)
• Consumo PMC8 SUB: 25 W (idle) / 300 W (máx.)

Instalación y puesta en marcha (XBD)

1. Conecta la señal de entrada al PMC6 (analógica o AES3).
2. Conecta un cable AES3 desde la salida digital “through” del PMC6 al PMC8 SUB.
3. Enlaza ambos por red (LAN) o directamente entre sí mediante sus puertos RJ45.
4. Selecciona el modo dedicado XBD para que el DSP combine ambos recintos como una única unidad.
5. Ajusta filtros/EQ/delay desde el panel trasero o con SoundAlign™.

Nota sobre mediciones: “full space / half space / quarter space” se refiere a condiciones de colocación (libre / cerca de 1 superficie / cerca de 2 superficies) que afectan al refuerzo de graves y al SPL percibido.
