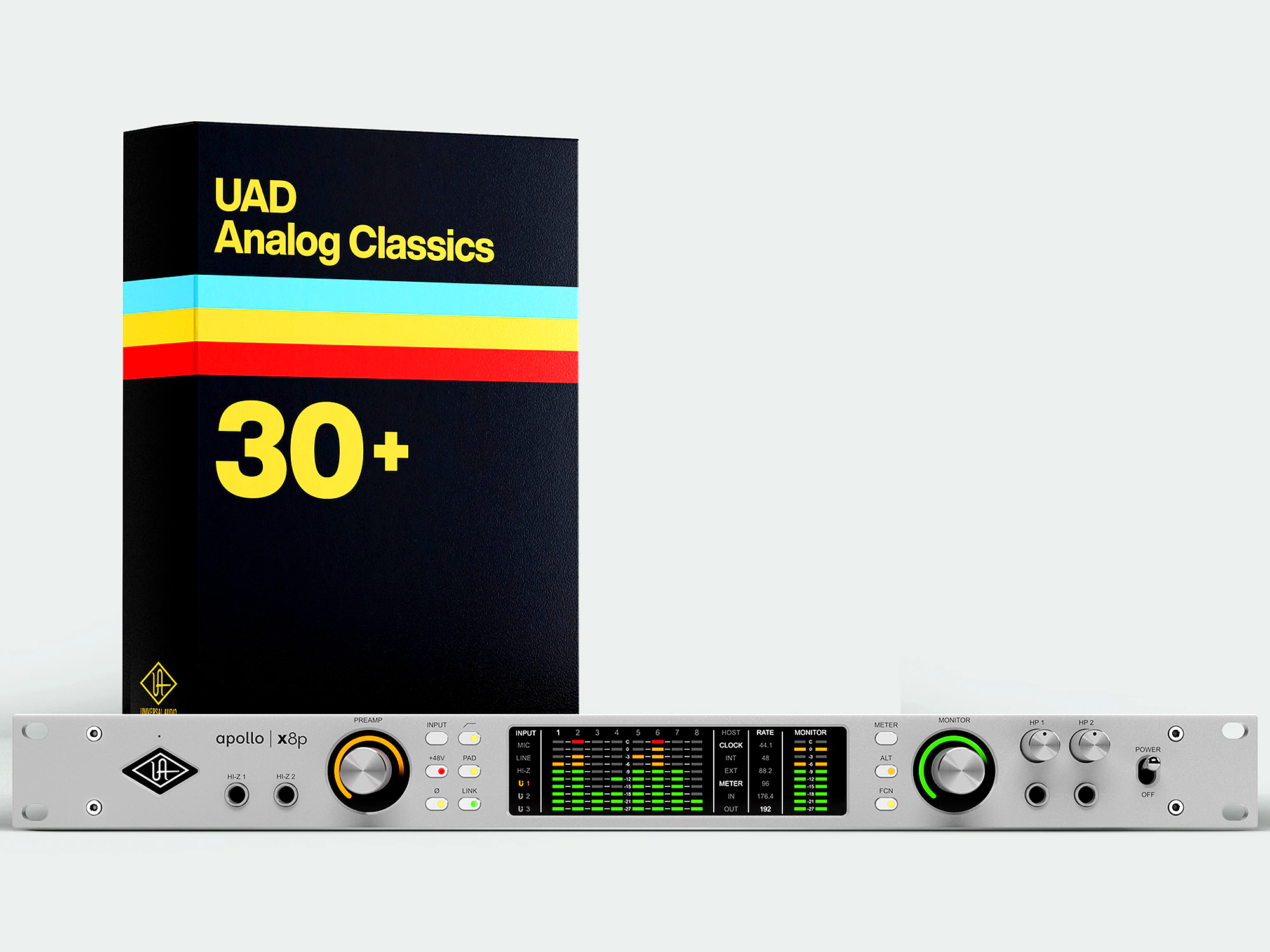

Apollo x8p Gen 2 with UAD Analog Classics

• Interfaz de audio Thunderbolt 3 de alta gama en formato rack (1U), optimizada para grabar grandes sesiones con ocho preamplificadores Unison™, con capacidad total de 16 entradas x 22 salidas simultáneas.
• Conversión A/D y D/A de clase Élite (Gen 2), operando hasta 24 bits / 192 kHz. Incorpora tecnología Dual-Crystal Clocking para jitter ultra bajo.
• Procesamiento UAD HEXA Core: Equipado con 6 procesadores SHARC® DSP dedicados a la ejecución de plug-ins UAD Powered Plug-Ins en tiempo real.
• Tecnología de Procesamiento UAD en Tiempo Real: Permite monitorizar y grabar a través de plug-ins UAD con latencia casi nula (< 2 ms), independientemente del tamaño del búfer del DAW.
• Ocho preamplificadores de micrófono/línea analógicos, controlados digitalmente, todos con tecnología Unison™ integrada, accesibles vía conectores Combo XLR/TRS traseros.
• Dos entradas de instrumento Hi-Z en panel frontal (canales 1-2), también con tecnología Unison™.
• Tecnología Unison™: Recrea las características sónicas (impedancia, “sweet spots”, comportamiento de circuito) de previos y amplis clásicos. Aplicable a las ocho entradas Mic/Line y las dos entradas Hi-Z.
• Funcionalidad avanzada de control de monitores: Incluye controles dedicados para nivel, Mute, DIM, Mono, y conmutación de hasta dos pares de altavoces alternativos (ALT 1/2 usando salidas de línea 1-4 vía DB25). Micrófono Talkback incorporado. Botón FCN asignable. Soporte para monitorización Surround hasta 7.1.
• Soporte para Apollo Monitor Correction (requiere Sonarworks®).
• Capacidad de expansión del sistema: Permite conectar en cascada hasta cuatro interfaces Apollo Thunderbolt y seis dispositivos UAD-2 total.
• Modo de Headroom Global: Las entradas y salidas de línea (DB25 y Combo TRS para entradas) pueden configurarse globalmente para operar a niveles de +20 dBu o +24 dBu.

• Puertos Host: 2 x Thunderbolt 3 (conectores USB-C). Permiten conexión al host y daisy-chaining de otros dispositivos Thunderbolt 3.
  • Alimentación: No soporta alimentación por bus Thunderbolt para la interfaz. Requiere fuente externa 12V DC / 6A incluida (conector XLR 4-pin con bloqueo). Suministra alimentación por bus a dispositivos Thunderbolt conectados en cadena.
  • Compatibilidad Thunderbolt: En Mac, compatible con TB1/TB2 mediante adaptador Apple (no incluido). En Windows, no compatible con TB1/TB2.
• Entradas Analógicas (8 canales A/D):
  • 8 x Entradas Combo Mic/Line (Canales 1-8): Conectores Neutrik® XLR/TRS balanceados en panel trasero. Todos con tecnología Unison™. Selección Mic/Line por software o panel frontal (botón Input #6).
  • 8 x Entradas de Línea vía DB25 (Canales 1-8): Conector hembra DB25 en panel trasero (pinout Tascam estándar). Balanceadas. Normalizadas a las entradas TRS de los Combo jacks (la conexión TRS tiene prioridad).
  • 2 x Entradas de Instrumento Hi-Z (Canales 1-2): Jacks TS 1/4″ no balanceados en panel frontal con tecnología Unison™. Tienen prioridad sobre las entradas Mic/Line Combo del mismo canal.
• Salidas Analógicas (14 canales D/A):
  • 2 x Salidas de Monitor L/R: Jacks TRS 1/4″ balanceados. Nivel controlado desde panel frontal. Nivel de referencia seleccionable (+4 dBu / -10 dBV). Son DC acopladas.
  • 8 x Salidas de Línea (1-8) vía DB25: Conector hembra DB25 en panel trasero (pinout Tascam estándar). Balanceadas. Nivel de referencia seleccionable (+4 dBu / -10 dBV) por pares. Pueden usarse para ALT monitoring (1-4) o Surround (hasta 7.1). Son DC acopladas.
  • 2 x Salidas de Auriculares Estéreo (HP1, HP2): Jacks TRS 1/4″ en panel frontal. Niveles controlados independientemente.
• Entrada/Salida Digital (hasta 8 canales):
  • 2 x Puertos de Entrada Óptica TOSLINK + 2 x Puertos de Salida Óptica TOSLINK.
  • Configurables por puerto como ADAT o S/PDIF óptico en UAD Console.
  • Formato ADAT: Hasta 8 canales a 44.1/48 kHz (usando Puerto 1); hasta 8 canales a 88.2/96 kHz (S/MUX, usando ambos puertos); hasta 4 canales a 176.4/192 kHz (S/MUX, usando ambos puertos).
  • Formato S/PDIF Óptico: Hasta 2 canales a 96 kHz. Entrada con opción de SRC (Sample Rate Conversion). Salida configurable como espejo de monitores.
  • 1 x Entrada Word Clock (BNC) + 1 x Salida Word Clock (BNC). Entrada con terminación 75 Ω conmutable. Soporta sincronización a reloj externo 1x.

• Entradas de Línea 1-8: Conector hembra DB25, cableado estándar Tascam. Normalizado a las entradas TRS 1/4″ de los jacks combo (la conexión TRS tiene prioridad).
• Salidas de Línea 1-8: Conector hembra DB25, cableado estándar Tascam.
• Pinout: Detallado en página 41 del manual (estándar Tascam 8ch balanceado).

• Conversión A/D – Entradas Mic/Line: Rango Dinámico 123 dB / 124 dB (A-wtd), THD+N -115 dB / -116 dB.
• Conversión A/D – Entradas Hi-Z: Rango Dinámico 122 dB (A-wtd), THD+N -111 dB.
• Conversión D/A – Salidas Monitor: Rango Dinámico 130 dB (A-wtd), THD+N -127 dB (0.000045%).
• Conversión D/A – Salidas Línea (DB25): Rango Dinámico 127 dB (A-wtd), THD+N -119 dB.
• Conversión D/A – Salidas Auriculares: Rango Dinámico 126 dB (A-wtd), THD+N -117/-118 dB (carga 300/600 Ω).
• Respuesta en Frecuencia (típica): 20 Hz – 20 kHz, ±0.07 dB (Mic/Line In), ±0.05 dB (Line Out), ±0.02 dB (Monitor/HP Out).
• Preamplificadores Mic/Line (x8 Unison): Ganancia +10 dB a +65 dB, Pad -20 dB (Mic), Phantom +48V (Mic), Filtro Low Cut 75Hz (12 dB/oct). Impedancia Mic 5.4 kΩ / Line 10 kΩ (variables con Unison).
• Entradas Hi-Z (x2 Unison): Ganancia +10 dB a +65 dB. Impedancia 1 MΩ (variable con Unison).
• Niveles Máximos (+24 dBu Headroom): Entrada Mic (Pad on) +26 dBu, Entrada Line +24 dBu, Entrada Hi-Z +12.6 dBu, Salida Line/Monitor +24 dBu.
• Salidas DC Acopladas: Salidas de Monitor L/R y Salidas de Línea 1-8 (DB25).
• Latencia Analógica (Round-Trip): 1.1 ms @ 96 kHz (sin latencia adicional por plug-ins UAD en Console).

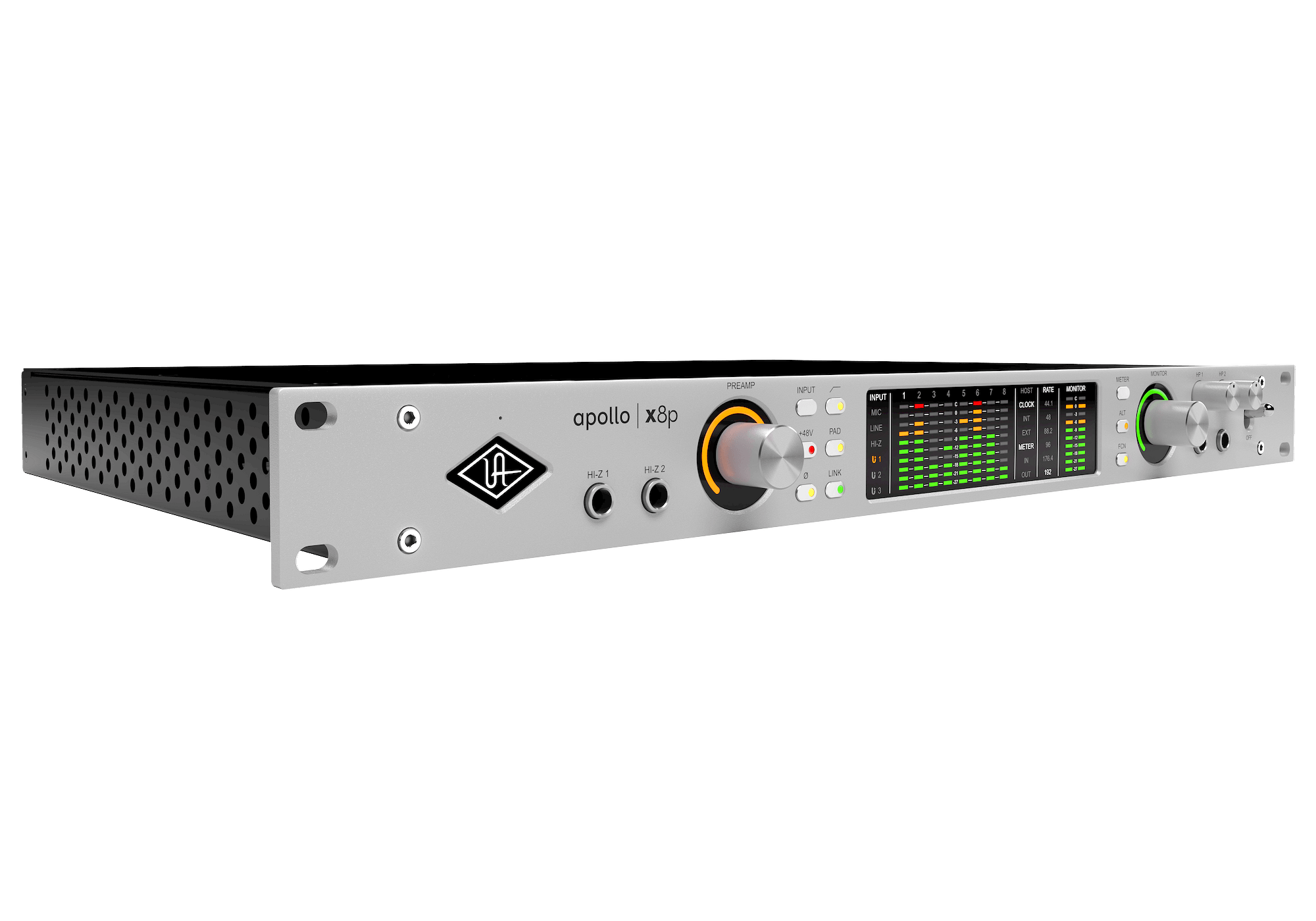

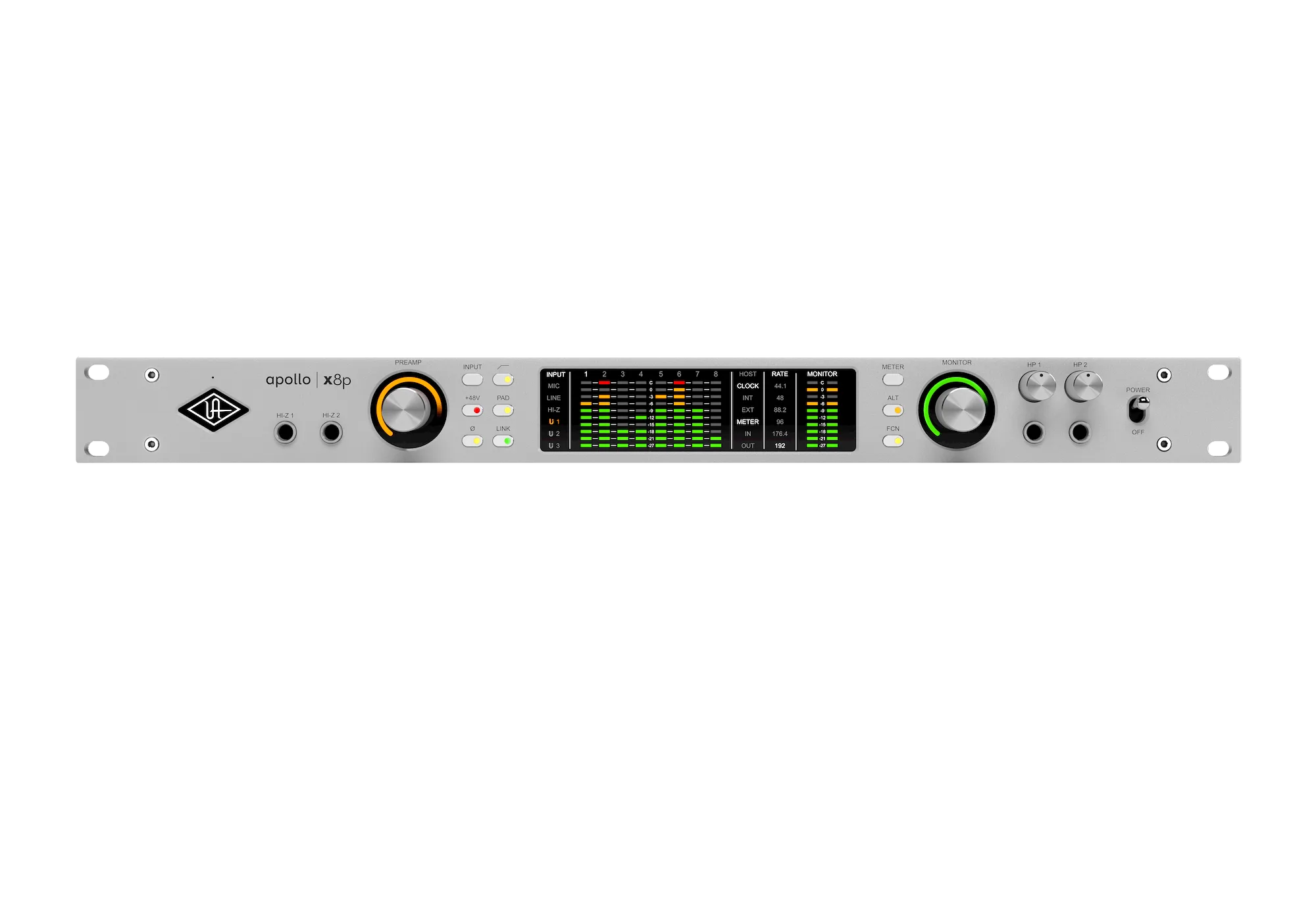

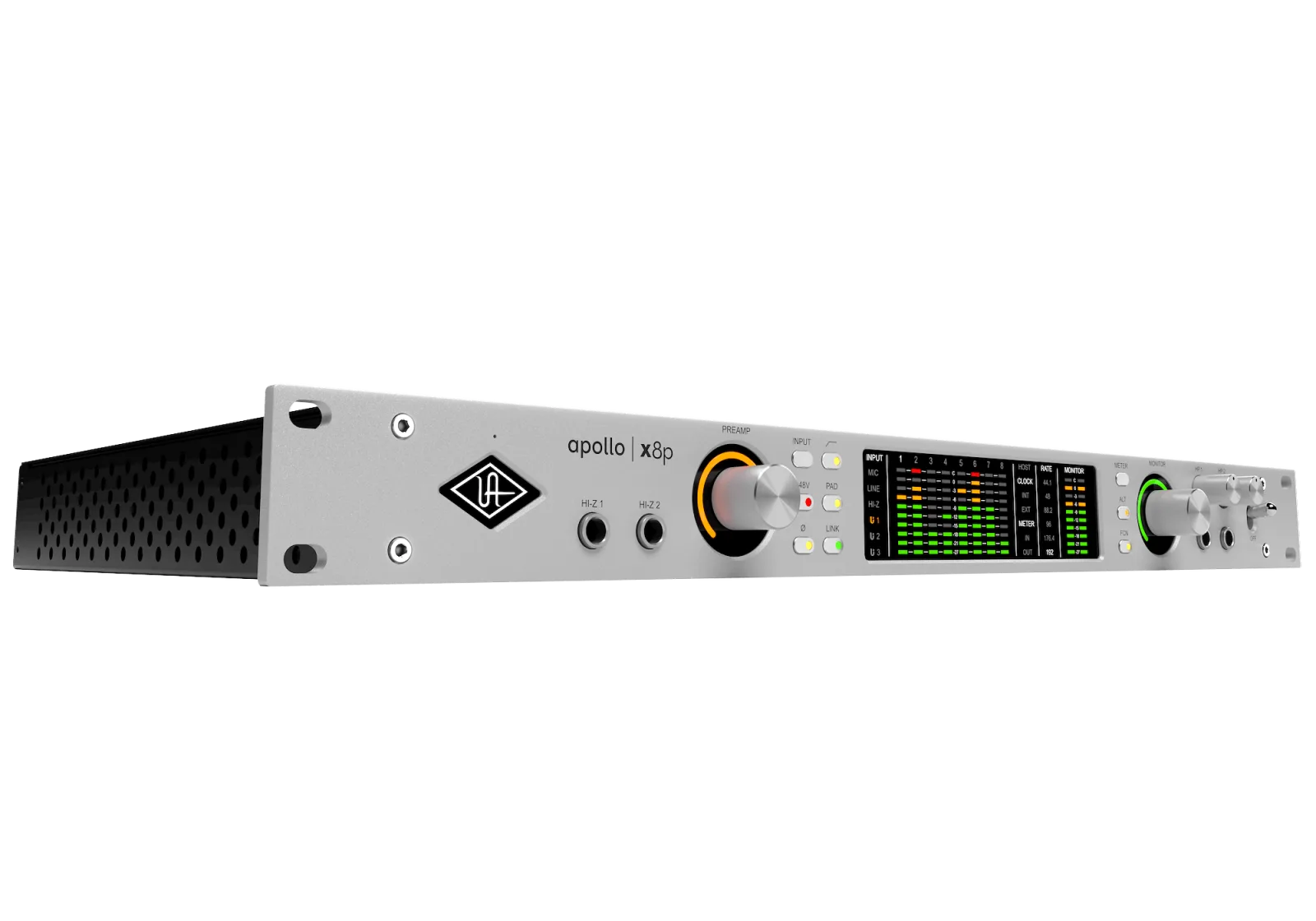

• Panel Frontal: Control táctil de ganancia y selección de canal (1-8), selección de entrada (Mic/Line para 1-8), Low Cut, +48V, Pad, Polaridad, Link estéreo (pares 1-2, 3-4, 5-6, 7-8). Medidores LED de 10 segmentos para E/S analógicas 1-8 y Salida Monitor L/R. Indicadores de estado (Host, Clock, Sample Rate, Meter In/Out). Controles de monitor (Nivel/Mute, ALT, FCN asignable). Controles de volumen independientes para HP1 y HP2. Micrófono Talkback. Interruptor de encendido.
• Aplicación UAD Console: Interfaz software principal para control de mezcla de monitorización, plug-ins UAD en tiempo real, enrutamiento, configuración de hardware (sample rate, clock, formato óptico ADAT/SPDIF, niveles ref +4/-10, headroom +20/+24, monitorización ALT/FCN, Digital Mirror, Line Input Gain Bypass para 1-8).
• Plug-in Console Recall: Guarda/recupera configuración de Console en sesiones DAW (VST, AU, AAX 64).
• Aplicación UAD Meter & Control Panel: Configuración global UAD y monitorización.
• Uso Standalone: Funcionalidad limitada como mezclador digital sin PC. Guarda últimos ajustes de E/S y monitorización (no plug-ins). No disponible en cascada.

• Factor de Forma: Rack 19″, 1U.
• Alimentación: Fuente externa AC-a-DC, Nivel VI. Entrada AC 100-240V, 47-63 Hz. Salida DC 12VDC, 6A, conector XLR 4-pin macho con bloqueo.
• Consumo Máximo: 72 Watts (típico 30 W).
• Dimensiones (Ancho x Alto x Profundo, solo chasis): 482.6 mm x 44.2 mm x 305 mm.
• Peso (unidad): 4.02 kg.
• Contenido del Paquete: Unidad Apollo x8p Gen 2, Fuente de alimentación externa, Cable de alimentación AC (IEC, específico de región), Juego de (4) tornillos para rack, Tarjeta URL “Getting Started”.

El Apollo x8p Gen 2 cuenta con ocho preamplificadores Unison, disponibles en las 8 entradas Mic/Line (accesibles vía conectores Combo XLR/TRS). Además, las 2 entradas Hi-Z del panel frontal también disponen de tecnología Unison.

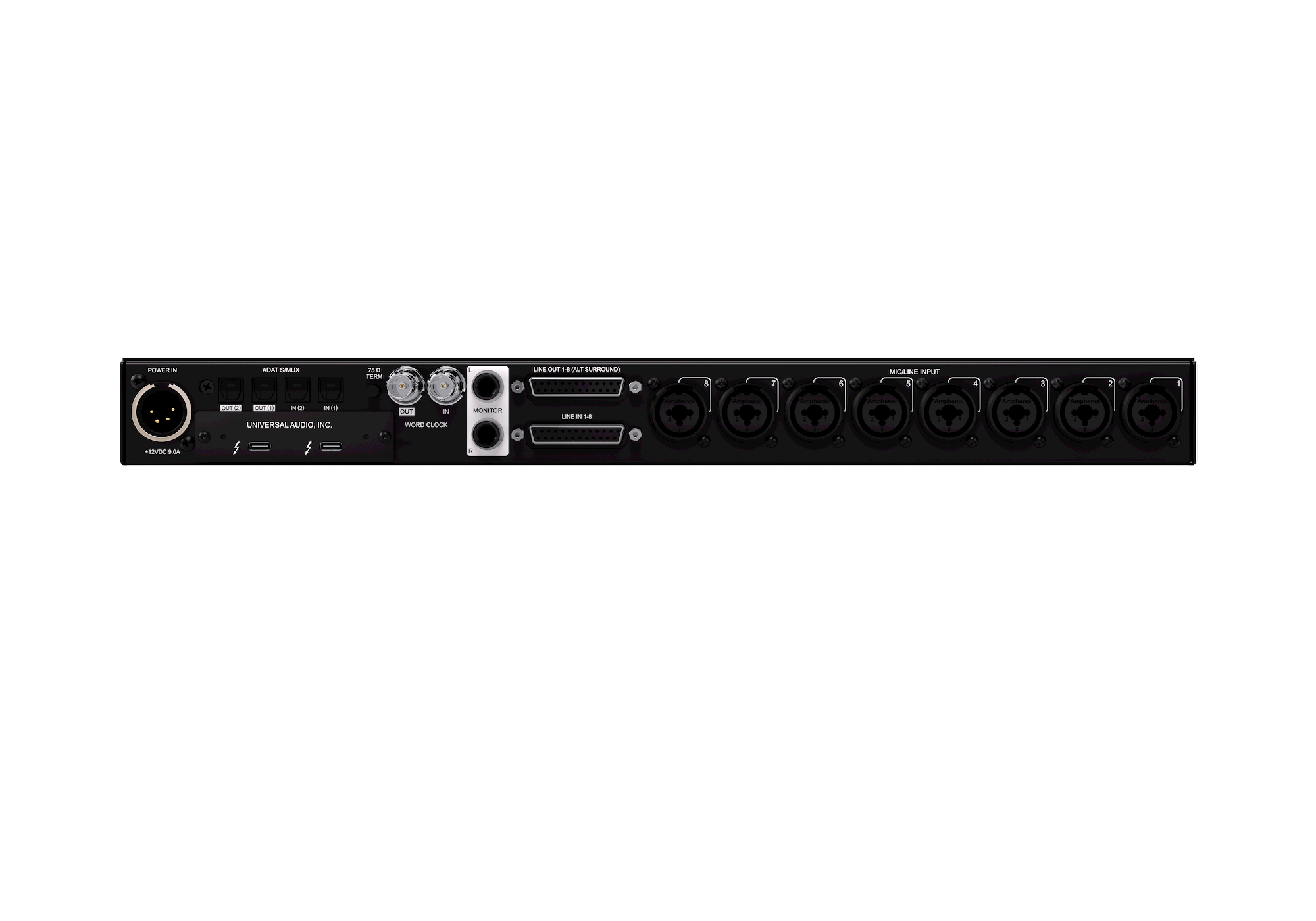

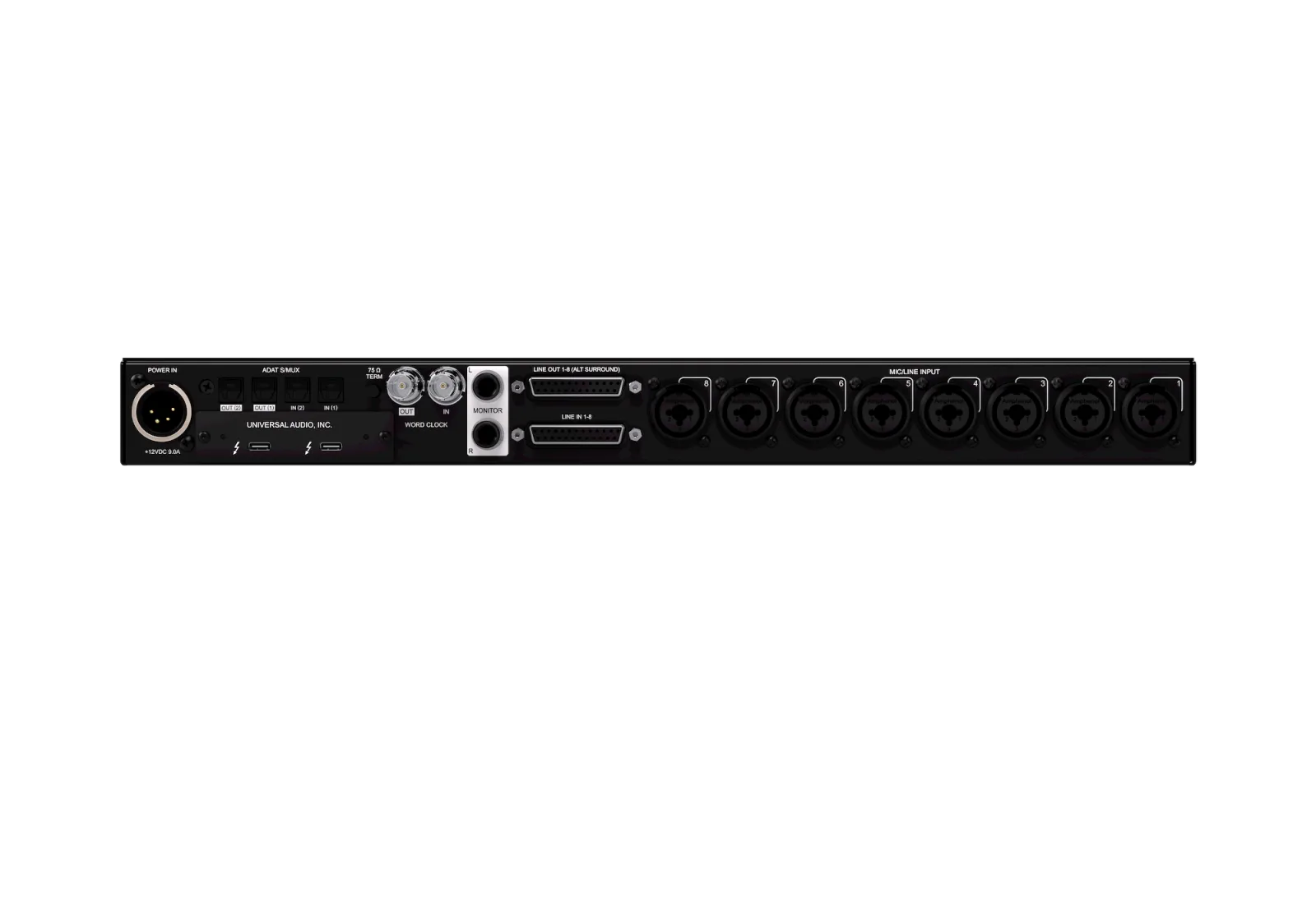

Las 8 entradas de línea se pueden conectar usando los jacks TRS 1/4″ de los conectores Combo (canales 1-8) o mediante un conector DB25 hembra (pinout Tascam). Si se usa el jack TRS, tiene prioridad sobre la entrada DB25 del mismo canal. Las 8 salidas de línea usan exclusivamente un conector DB25 hembra (pinout Tascam).

No. A diferencia del Apollo x8, el x8p Gen 2 no tiene conectores S/PDIF coaxiales (RCA). Sin embargo, los puertos ópticos TOSLINK se pueden configurar para operar en modo S/PDIF óptico (hasta 96 kHz) en lugar de ADAT, usando los ajustes de hardware en UAD Console.

No directamente. Las entradas Hi-Z 1 y 2 comparten los canales A/D con las entradas Mic/Line 1 y 2. Al conectar un instrumento a una entrada Hi-Z, esta anula la entrada Mic/Line correspondiente a ese canal. Podrías usar, por ejemplo, Hi-Z 1, Hi-Z 2 y las entradas Mic/Line 3 a 8 (total 8 entradas A/D simultáneas).

Significa que la señal del DB25 pasa a través de los contactos del jack TRS correspondiente. Si no hay nada conectado al jack TRS 1/4″ de un canal (y está en modo LINE), la señal del DB25 para ese canal está activa. Si se conecta un cable TRS 1/4″, este interrumpe la conexión del DB25 y la entrada activa pasa a ser la del jack TRS.

El Apollo x8p Gen 2 es una unidad de formato rack 1U. Los cuatro tornillos incluidos sirven para fijar la interfaz de forma segura en un rack estándar de 19 pulgadas.
