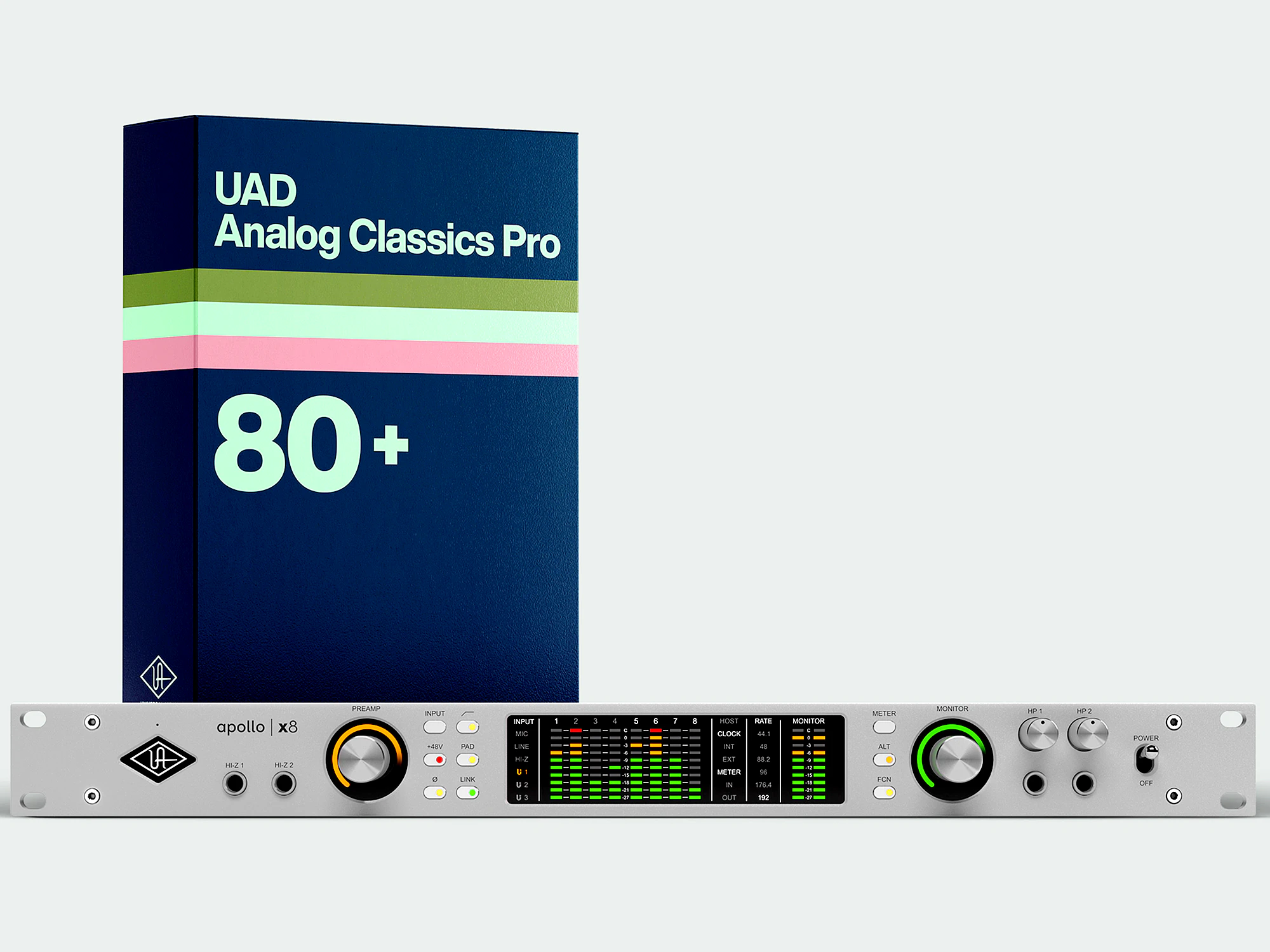

Apollo x8 Gen 2 with UAD Analog Classics Pro

• Interfaz de audio Thunderbolt 3 de alto rendimiento en formato rack (1U), diseñada para estudios profesionales y de proyectos que requieren mayor cantidad de E/S analógicas y preamplificadores, con capacidad total de 18 entradas x 24 salidas simultáneas.
• Conversión A/D y D/A de clase Élite (Gen 2), operando con resoluciones de hasta 24 bits y frecuencias de muestreo de 44.1, 48, 88.2, 96, 176.4 y 192 kHz. Incorpora tecnología Dual-Crystal Clocking para jitter ultra bajo.
• Procesamiento UAD HEXA Core: Equipado con 6 procesadores SHARC® DSP dedicados a la ejecución de plug-ins UAD Powered Plug-Ins, proporcionando considerable potencia para mezcla y grabación.
• Tecnología de Procesamiento UAD en Tiempo Real: Permite monitorizar y grabar a través de plug-ins UAD (emulaciones de compresores vintage, EQs, previos, amplis de guitarra, etc.) con latencia casi nula (inferior a 2 ms), independientemente del tamaño del búfer del DAW.
• Cuatro preamplificadores de micrófono analógicos, controlados digitalmente, con tecnología Unison™ integrada, accesibles vía conectores XLR traseros.
• Dos entradas de instrumento Hi-Z en panel frontal (canales 1-2), también con tecnología Unison™.
• Tecnología Unison™: Exclusiva de UA, recrea las características sónicas de preamplificadores clásicos (Neve, API, Manley, etc.) y amplificadores de guitarra/bajo (Fender). Logra esto mediante la integración hardware-software que ajusta físicamente la impedancia de entrada del Apollo, los puntos óptimos (“sweet spots”) de la etapa de ganancia y el comportamiento a nivel de componente del circuito original. Aplicable a las 4 entradas de Micrófono y 2 entradas Hi-Z.
• Funcionalidad avanzada de control de monitores: Incluye controles dedicados para nivel, Mute, DIM (atenuación configurable), Mono sum, y conmutación de hasta dos pares de altavoces alternativos (ALT 1 y ALT 2, usando salidas de línea 1-4). Micrófono Talkback incorporado. Botón FCN asignable en panel frontal. Soporte para monitorización Surround hasta 7.1 usando las salidas de línea.
• Soporte para Apollo Monitor Correction (requiere Sonarworks®) para calibrar salidas de monitor y auriculares.
• Capacidad de expansión del sistema: Permite conectar en cascada hasta cuatro interfaces Apollo equipadas con Thunderbolt y un total de seis dispositivos UAD-2 para aumentar el número de E/S y la potencia DSP. Integración con Dante posible via Apollo x16D.
• Modo de Headroom Global: Las entradas y salidas de línea pueden configurarse globalmente para operar a niveles de +20 dBu (nominal) o +24 dBu (para interconexión con consolas y grabadoras profesionales).

• Puertos Host: 2 x Thunderbolt 3 (conectores USB-C). Permiten conexión al host y daisy-chaining de otros dispositivos Thunderbolt 3.
  • Alimentación: No soporta alimentación por bus Thunderbolt para la propia interfaz. Requiere obligatoriamente la fuente de alimentación externa de 12V DC / 6A incluida, con conector XLR de 4 pines con bloqueo. Suministra alimentación por bus a dispositivos Thunderbolt conectados en cadena.
  • Compatibilidad Thunderbolt: En Mac, puede conectarse a puertos Thunderbolt 1 y 2 mediante el adaptador Apple Thunderbolt 3 (USB-C) a Thunderbolt 2 (no incluido). En Windows, la conexión a puertos Thunderbolt 1 o 2 no está soportada.

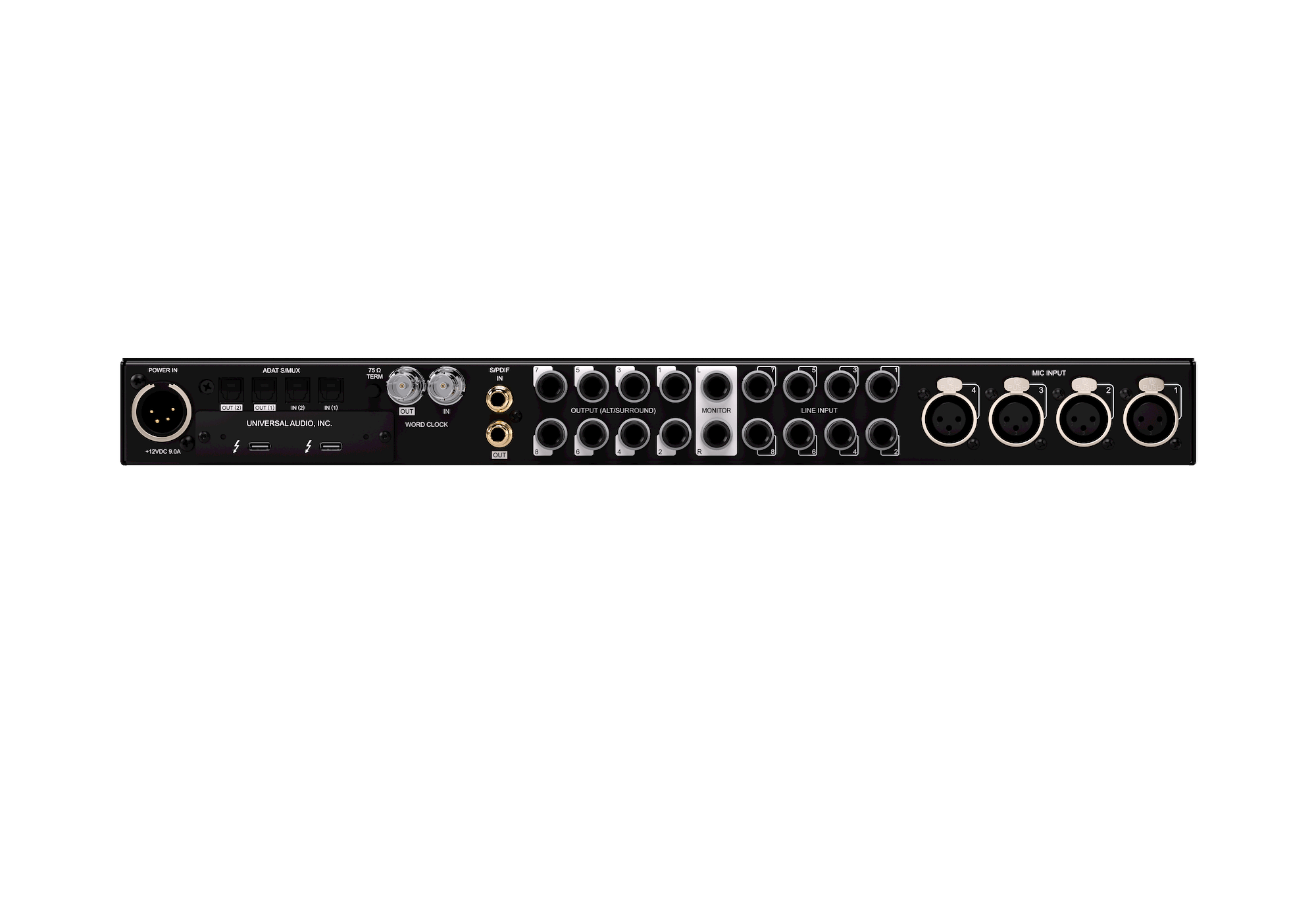

• Entradas Analógicas:
  • 4 x Entradas de Micrófono (Canales 1-4): Conectores XLR hembra con bloqueo, balanceados, con tecnología Unison™.
  • 8 x Entradas de Línea (Canales 1-8): Jacks TRS 1/4″ balanceados.
    • Canales 1-4: Comparten ruta con los preamplificadores de micrófono; se selecciona Mic o Line. Pueden usar ganancia variable del previo o modo Bypass (nivel fijo +4 dBu).
    • Canales 5-8: Entradas de línea dedicadas, con nivel de referencia seleccionable (+4 dBu / -10 dBV).
  • 2 x Entradas de Instrumento Hi-Z (Canales 1-2): Jacks TS 1/4″ no balanceados en panel frontal con tecnología Unison™. Tienen prioridad sobre las entradas Mic/Line del mismo canal.
• Salidas Analógicas:
  • 2 x Salidas de Monitor L/R: Jacks TRS 1/4″ balanceados. Nivel controlado desde el panel frontal. Nivel de referencia seleccionable (+4 dBu / -10 dBV). Son DC acopladas.
  • 8 x Salidas de Línea (1-8): Jacks TRS 1/4″ balanceados. Niveles controlados vía software (Console/DAW). Nivel de referencia seleccionable (+4 dBu / -10 dBV) por pares. Son DC acopladas. Pueden usarse para ALT monitoring (1-4) o Surround (hasta 7.1).
  • 2 x Salidas de Auriculares Estéreo (HP1, HP2): Jacks TRS 1/4″ en panel frontal. Niveles controlados independientemente desde el panel frontal.
• Entrada/Salida Digital:
  • 2 x Puertos de Entrada Óptica ADAT TOSLINK + 2 x Puertos de Salida Óptica ADAT TOSLINK.
  • Formato ADAT: Protocolo ADAT Lightpipe. Soporta 8 canales por puerto a 44.1/48 kHz (total 8 canales, puerto 2 espejo/deshabilitado). Usando S/MUX, soporta 4 canales por puerto a 88.2/96 kHz (total 8 canales usando ambos puertos); 2 canales por puerto a 176.4/192 kHz (total 4 canales usando ambos puertos).
  • 1 x Entrada S/PDIF Coaxial (RCA) + 1 x Salida S/PDIF Coaxial (RCA). Soporta hasta 2 canales a 192 kHz. Entrada con opción de conversión de frecuencia de muestreo (SRC). Salida configurable para reflejar (mirror) la salida de monitores.
  • 1 x Entrada Word Clock (BNC) + 1 x Salida Word Clock (BNC). Entrada con terminación interna de 75 Ω conmutable. Soporta sincronización a reloj externo 1x.

• Conversión A/D – Entradas Mic: Rango Dinámico 123 dB (A-wtd), THD+N -115 dB.
• Conversión A/D – Entradas Line: Rango Dinámico 124 dB (A-wtd), THD+N -116 dB.
• Conversión A/D – Entradas Hi-Z: Rango Dinámico 122 dB (A-wtd), THD+N -111 dB.
• Conversión D/A – Salidas Monitor: Rango Dinámico 130 dB (A-wtd), THD+N -127 dB (0.000045%).
• Conversión D/A – Salidas Línea: Rango Dinámico 127 dB (A-wtd), THD+N -119 dB.
• Conversión D/A – Salidas Auriculares: Rango Dinámico 126 dB (A-wtd), THD+N -117/-118 dB (carga 300/600 Ω).
• Respuesta en Frecuencia (típica): 20 Hz – 20 kHz, ±0.07 dB (Mic/Line In), ±0.05 dB (Line Out), ±0.02 dB (Monitor/HP Out).
• Preamplificadores de Micrófono (x4): Ganancia +10 dB a +65 dB, Pad -20 dB, Phantom +48V, Filtro Low Cut 75Hz (12 dB/oct). Impedancia 5.4 kΩ (variable con Unison).
• Entradas Hi-Z (x2): Ganancia +10 dB a +65 dB. Impedancia 1 MΩ (variable con Unison).
• Niveles Máximos (+24 dBu Headroom): Entrada Mic (Pad on) +26 dBu, Entrada Line +24 dBu, Entrada Hi-Z +12.6 dBu, Salida Line/Monitor +24 dBu.
• Impedancia de Salida: 100 Ω (Línea y Monitor).
• Salidas DC Acopladas: Todas las salidas analógicas de línea (1-8) y monitor (L/R) son DC acopladas.
• Latencia Analógica (Round-Trip): 1.1 milisegundos a 96 kHz (sin latencia adicional por plug-ins UAD en Console).

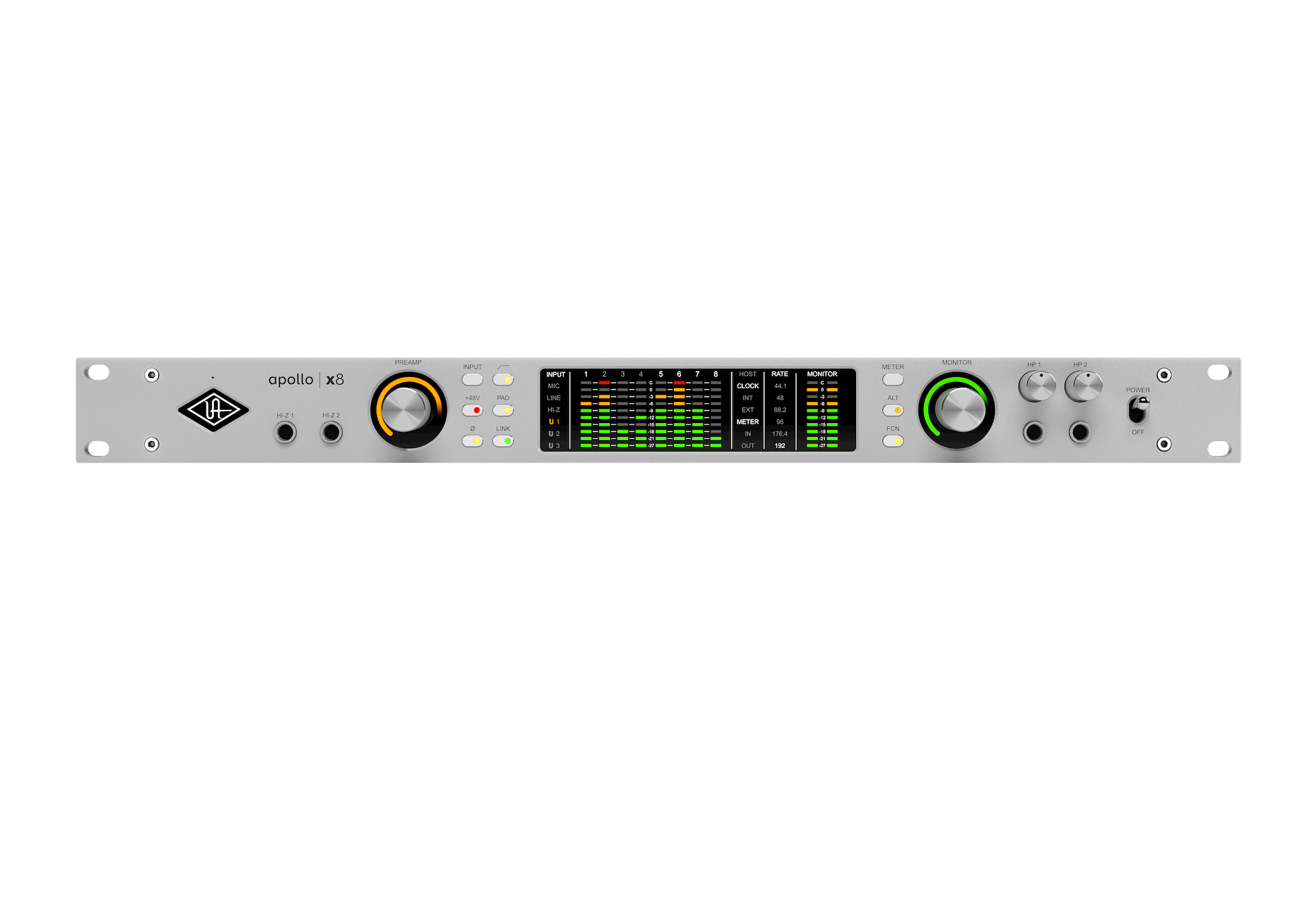

• Panel Frontal: Control táctil de ganancia y selección de canal (1-4), selección de entrada (Mic/Line para 1-4), Low Cut, +48V, Pad, Polaridad, Link estéreo (para 1-2 y 3-4). Medidores LED de 10 segmentos para E/S analógicas 1-8 y Salida Monitor L/R. Indicadores de estado (Host, Clock, Sample Rate, Meter In/Out). Controles de monitor (Nivel/Mute, ALT, FCN asignable). Controles de volumen independientes para HP1 y HP2. Micrófono Talkback. Interruptor de encendido.
• Aplicación UAD Console: Interfaz software principal para control de mezcla de monitorización de baja latencia, inserción de plug-ins UAD en tiempo real, gestión de envíos auxiliares, enrutamiento virtual desde/hacia DAW, configuración de hardware (sample rate, clock, formato óptico, niveles de referencia +4/-10, headroom +20/+24, funciones de monitorización ALT/FCN, Digital Mirror, Line Input Gain Bypass para 1-4).
• Plug-in Console Recall: Permite guardar y recuperar la configuración completa de Console dentro de los proyectos del DAW (formatos VST, AU, AAX 64).
• Aplicación UAD Meter & Control Panel: Configura ajustes globales UAD, monitoriza uso del sistema.
• Uso Standalone: Puede funcionar como mezclador digital básico sin conexión al ordenador. Mantiene los últimos ajustes de E/S, enrutamiento y monitorización al reencender. Las instancias de plug-ins UAD no se guardan. No disponible en modo cascada.

• Factor de Forma: Rack 19″, 1U.
• Alimentación: Fuente externa AC-a-DC, Nivel VI. Entrada AC 100-240V, 47-63 Hz. Salida DC 12VDC, 6A, conector XLR 4-pin macho con bloqueo.
• Consumo Máximo: 72 Watts (típico 30 W).
• Dimensiones (Ancho x Alto x Profundo, solo chasis): 482.6 mm x 44.2 mm x 305 mm.
• Peso (unidad): 3.95 kg.
• Contenido del Paquete: Unidad Apollo x8 Gen 2, Fuente de alimentación externa, Cable de alimentación AC (IEC, específico de región), Juego de (4) tornillos para rack, Tarjeta URL “Getting Started”.

Incluye cuatro preamplificadores de micrófono con tecnología Unison™. Además, las dos entradas de instrumento Hi-Z del panel frontal también cuentan con tecnología Unison™.

El Apollo x8 Gen 2 tiene más E/S analógicas: 4 previos de micro Unison (frente a 2 en el x6), 8 entradas de línea en total (frente a 6), y 8 salidas de línea (frente a 6). Ambos comparten 2 entradas Hi-Z Unison, 2 salidas de monitor y 2 salidas de auriculares (comparado con datos del manual x6).

No exactamente. Las entradas de línea 1-4 comparten ruta con los preamplificadores de micrófono 1-4. Debes seleccionar si usas la entrada XLR (Mic) o la TRS (Line) para esos canales. Las entradas de línea 5-8 son independientes. Así que puedes tener un máximo de 8 entradas analógicas simultáneas: por ejemplo, 4 micrófonos (canales 1-4 modo Mic) + 4 fuentes de línea (canales 5-8) ó 2 Hi-Z + 2 Mic/Line + 4 Line, etc.

Sí, el manual menciona soporte para monitorización surround hasta 7.1, utilizando las salidas de línea (1-8) para los diferentes canales. La configuración se gestiona a través de la aplicación UAD Console.

Hay un potenciómetro rotatorio que ajusta la ganancia del previo seleccionado. Al pulsarlo, se selecciona cuál de los cuatro previos (1, 2, 3 o 4) se está controlando. Los seis botones de opción (Input Mic/Line, Low Cut, +48V, Pad, Polarity, Link) se aplican al previo actualmente seleccionado.

Este modo se activa individualmente para cada canal (1-4) a través del menú “LINE INPUT GAIN” en el panel de Hardware dentro de la ventana de Configuración (Settings) de UAD Console. Al activarlo (OFF/BYPASS), la señal de línea TRS va directa al convertidor A/D a +4 dBu fijos, y el indicador LINE del panel frontal se ilumina en verde.

Según las tablas de especificaciones en ambos manuales, las cifras clave de rendimiento de conversión (Rango Dinámico, THD+N) para las salidas de Monitor, Línea, Auriculares y las entradas Mic/Line/Hi-Z parecen ser idénticas entre el x8 Gen 2 y el x6 Gen 2 (comparado con datos del manual x6).
