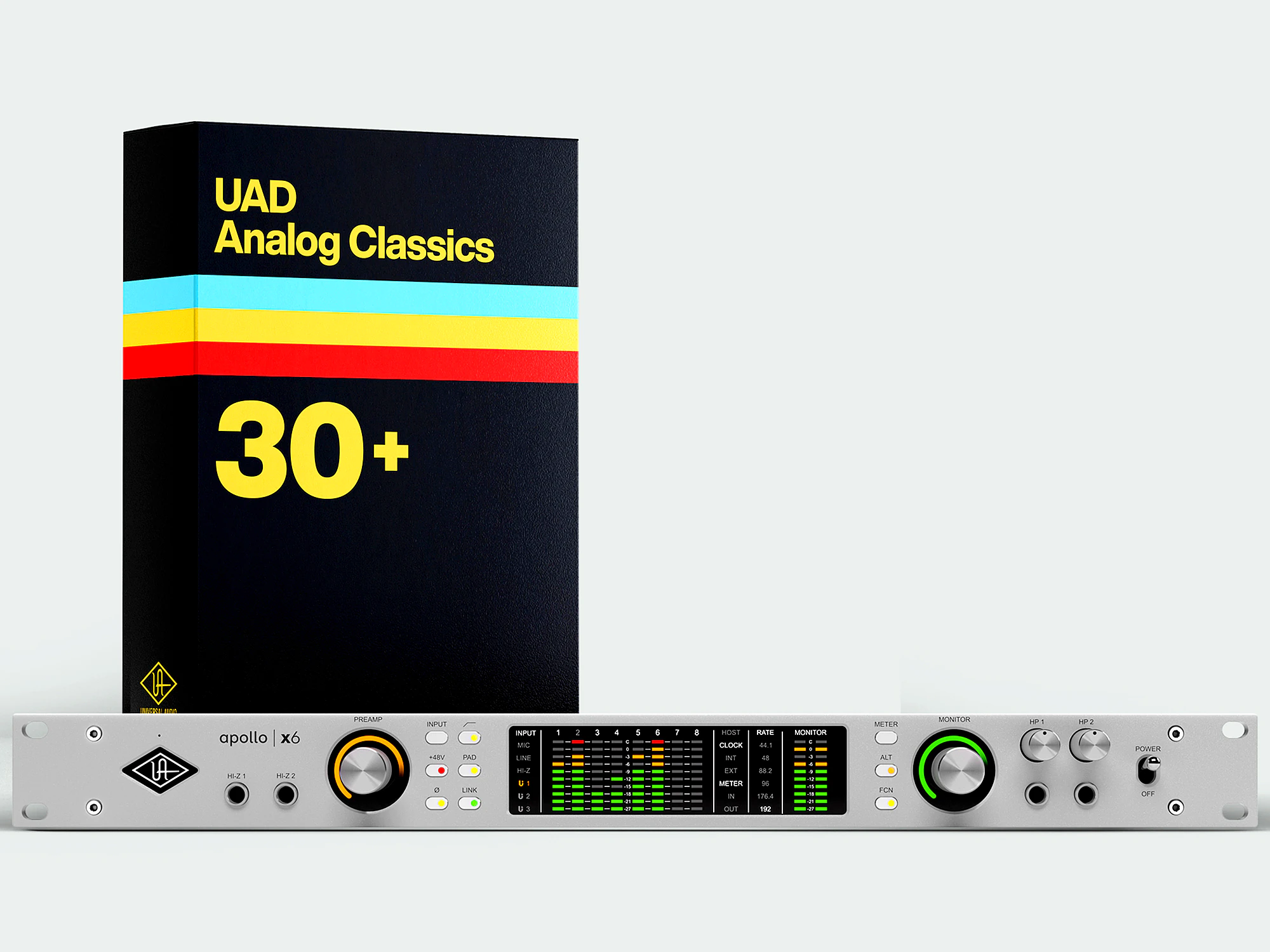

Apollo x6 Gen 2 with UAD Analog Classics

• Interfaz de audio Thunderbolt 3 en formato rack (1U), diseñada como pieza central para producción musical profesional, con 16 entradas x 22 salidas simultáneas.
• Conversión A/D y D/A de clase Élite (Gen 2), operando hasta 24 bits / 192 kHz. Incorpora tecnología Dual-Crystal Clocking para jitter ultra bajo en todas las frecuencias de muestreo.
• Procesamiento UAD HEXA Core: 6 procesadores SHARC® DSP dedicados a la ejecución de plug-ins UAD Powered Plug-Ins.
• Tecnología de Procesamiento UAD en Tiempo Real: Permite monitorizar y grabar a través de plug-ins UAD (emulaciones de compresores vintage, EQs, previos, amplis de guitarra, etc.) con latencia casi nula (inferior a 2 ms), independientemente del tamaño del búfer del DAW.
• Dos preamplificadores de micrófono analógicos, controlados digitalmente, con tecnología Unison™ integrada.
• Dos entradas de instrumento Hi-Z en panel frontal, también con tecnología Unison™.
• Tecnología Unison™: Exclusiva de UA, recrea las características sónicas de preamplificadores clásicos (Neve, API, Manley, etc.) y amplificadores de guitarra/bajo (Fender). Logra esto mediante la integración hardware-software que ajusta físicamente la impedancia de entrada del Apollo, los puntos óptimos (“sweet spots”) de la etapa de ganancia y el comportamiento a nivel de componente del circuito original. Aplicable a las 2 entradas Mic/Line y 2 entradas Hi-Z.
• Funcionalidad avanzada de control de monitores: Incluye controles dedicados para nivel, Mute, DIM (atenuación configurable), Mono sum, y conmutación de hasta dos pares de altavoces alternativos (ALT 1 y ALT 2, usando salidas de línea 1-4). Micrófono Talkback incorporado. Botón FCN asignable en panel frontal.
• Soporte para Apollo Monitor Correction (requiere Sonarworks®) para calibrar salidas de monitor y auriculares.
• Capacidad de expansión del sistema: Permite conectar en cascada hasta cuatro interfaces Apollo equipadas con Thunderbolt y un total de seis dispositivos UAD-2 para aumentar el número de E/S y la potencia DSP. Integración con Dante posible via Apollo x16D.
• Modo de Headroom Global: Las entradas y salidas de línea pueden configurarse globalmente para operar a niveles de +20 dBu (nominal) o +24 dBu (para interconexión con consolas y grabadoras profesionales).

• Puertos Host: 2 x Thunderbolt 3 (conectores USB-C). Permiten conexión al host y daisy-chaining de otros dispositivos Thunderbolt 3.
  • Alimentación: No soporta alimentación por bus Thunderbolt para la propia interfaz. Requiere obligatoriamente la fuente de alimentación externa de 12V DC / 6A incluida, con conector XLR de 4 pines con bloqueo. Suministra alimentación por bus a dispositivos Thunderbolt conectados en cadena.
  • Compatibilidad Thunderbolt: En Mac, puede conectarse a puertos Thunderbolt 1 y 2 mediante el adaptador Apple Thunderbolt 3 a Thunderbolt 2 (no incluido). En Windows, la conexión a puertos Thunderbolt 1 o 2 no está soportada.
• Entradas Analógicas:
  • 2 x Entradas Combo Micrófono/Línea (Canales 1-2): Conectores Neutrik® XLR/TRS balanceados con tecnología Unison™. Selección Mic/Line por software o panel frontal.
  • 6 x Entradas de Línea (Canales 1-6): Jacks TRS 1/4″ balanceados. Las entradas 1-2 pueden usar el previo (ganancia variable) o bypass (nivel fijo +4 dBu). Entradas 3-6 con nivel de referencia seleccionable (+4 dBu / -10 dBV).
  • 2 x Entradas de Instrumento Hi-Z (Canales 1-2): Jacks TS 1/4″ no balanceados en panel frontal con tecnología Unison™. Tienen prioridad sobre las entradas Mic/Line del mismo canal.
• Salidas Analógicas:
  • 2 x Salidas de Monitor L/R: Jacks TRS 1/4″ balanceados. Nivel controlado desde el panel frontal. Nivel de referencia seleccionable (+4 dBu / -10 dBV). Son DC acopladas.
  • 6 x Salidas de Línea (1-6): Jacks TRS 1/4″ balanceados. Niveles controlados vía software (Console/DAW). Nivel de referencia seleccionable (+4 dBu / -10 dBV) por pares. Son DC acopladas. Pueden usarse para ALT monitoring (1-4) o Surround (1-6).
  • 2 x Salidas de Auriculares Estéreo (HP1, HP2): Jacks TRS 1/4″ en panel frontal. Niveles controlados independientemente desde el panel frontal.

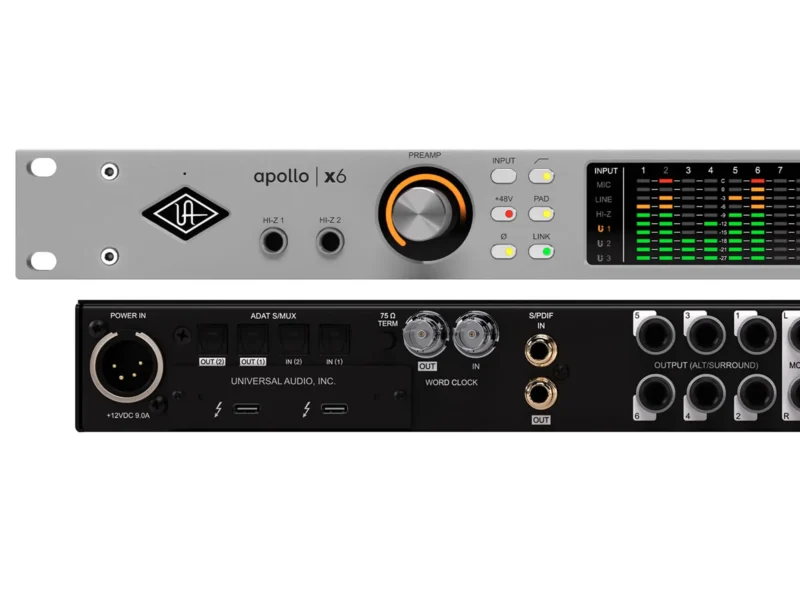

• Entrada/Salida Digital:
  • 2 x Puertos de Entrada Óptica ADAT TOSLINK + 2 x Puertos de Salida Óptica ADAT TOSLINK.
  • Formato ADAT: Protocolo ADAT Lightpipe. Soporta 8 canales por puerto a 44.1/48 kHz (total 8 canales, puerto 2 espejo/deshabilitado). Usando S/MUX, soporta 4 canales por puerto a 88.2/96 kHz (total 8 canales usando ambos puertos); 2 canales por puerto a 176.4/192 kHz (total 4 canales usando ambos puertos).
  • 1 x Entrada S/PDIF Coaxial (RCA) + 1 x Salida S/PDIF Coaxial (RCA). Soporta hasta 2 canales a 192 kHz. Entrada con opción de conversión de frecuencia de muestreo (SRC). Salida configurable para reflejar (mirror) la salida de monitores.
  • 1 x Entrada Word Clock (BNC) + 1 x Salida Word Clock (BNC). Entrada con terminación interna de 75 Ω conmutable. Soporta sincronización a reloj externo 1x.

• Conversión A/D – Entradas Mic: Rango Dinámico 123 dB (A-wtd), THD+N -115 dB.
• Conversión A/D – Entradas Line: Rango Dinámico 124 dB (A-wtd), THD+N -116 dB.
• Conversión A/D – Entradas Hi-Z: Rango Dinámico 122 dB (A-wtd), THD+N -111 dB.
• Conversión D/A – Salidas Monitor: Rango Dinámico 130 dB (A-wtd), THD+N -127 dB (0.000045%).
• Conversión D/A – Salidas Línea: Rango Dinámico 127 dB (A-wtd), THD+N -119 dB.
• Conversión D/A – Salidas Auriculares: Rango Dinámico 126 dB (A-wtd), THD+N -117/-118 dB (carga 300/600 Ω).
• Respuesta en Frecuencia (típica): 20 Hz – 20 kHz, ±0.07 dB (Mic/Line In), ±0.05 dB (Line Out), ±0.02 dB (Monitor/HP Out).
• Preamplificadores de Micrófono: Ganancia +10 dB a +65 dB, Pad -20 dB, Phantom +48V, Filtro Low Cut 75Hz (12 dB/oct). Impedancia 5.4 kΩ (variable con Unison).
• Entradas Hi-Z: Ganancia +10 dB a +65 dB. Impedancia 1 MΩ (variable con Unison).
• Niveles Máximos (+24 dBu Headroom): Entrada Mic (Pad on) +26 dBu, Entrada Line +24 dBu, Entrada Hi-Z +12.6 dBu, Salida Line/Monitor +24 dBu.
• Impedancia de Salida: 100 Ω (Línea y Monitor).
• Salidas DC Acopladas: Todas las salidas analógicas de línea (1-6) y monitor (L/R) son DC acopladas.
• Latencia Analógica (Round-Trip): 1.1 milisegundos a 96 kHz (sin latencia adicional por plug-ins UAD en Console).

• Panel Frontal: Controles dedicados para ganancia y selección de canal (1-2), selección de entrada (Mic/Line), Low Cut, +48V, Pad, Polaridad, Link estéreo. Medidores LED de 10 segmentos para E/S analógicas 1-6 y Salida Monitor L/R. Indicadores de estado (Host, Clock, Sample Rate, Meter In/Out). Controles de monitor (Nivel/Mute, ALT, FCN asignable). Controles de volumen independientes para HP1 y HP2. Micrófono Talkback. Interruptor de encendido.
• Aplicación UAD Console: Interfaz software principal para control de mezcla de monitorización de baja latencia, inserción de plug-ins UAD en tiempo real, gestión de envíos auxiliares, enrutamiento virtual desde/hacia DAW, configuración de hardware (sample rate, clock, formato óptico, niveles de referencia +4/-10, headroom +20/+24, funciones de monitorización ALT/FCN, Digital Mirror, Line Input Gain Bypass).
• Plug-in Console Recall: Permite guardar y recuperar la configuración completa de Console dentro de los proyectos del DAW (formatos VST, AU, AAX 64).
• Aplicación UAD Meter & Control Panel: Configura ajustes globales UAD, monitoriza uso del sistema.
• Uso Standalone: Puede funcionar como mezclador digital básico sin conexión al ordenador. Mantiene los últimos ajustes de E/S, enrutamiento y monitorización al reencender. Las instancias de plug-ins UAD no se guardan. No disponible en modo cascada.

• Factor de Forma: Rack 19″, 1U.
• Alimentación: Fuente externa AC-a-DC, Nivel VI. Entrada AC 100-240V, 47-63 Hz. Salida DC 12VDC, 6A, conector XLR 4-pin macho con bloqueo.
• Consumo Máximo: 72 Watts (típico 30 W).
• Dimensiones (Ancho x Alto x Profundo, solo chasis): 482.6 mm x 44.2 mm x 305 mm.
• Peso (unidad): 3.95 kg.
• Contenido del Paquete: Unidad Apollo x6 Gen 2, Fuente de alimentación externa, Cable de alimentación AC (IEC, específico de región), Juego de (4) tornillos para rack, Tarjeta URL “Getting Started”.

Tiene un procesador UAD HEXA Core, lo que significa que cuenta con seis núcleos (chips SHARC® DSP) dedicados exclusivamente a ejecutar plug-ins UAD Powered Plug-Ins. Esto proporciona una potencia de procesamiento significativa para mezclar y grabar con estas emulaciones.

El manual menciona que la conversión de élite cuenta con Dual-Crystal Clocking para un jitter ultra bajo en todas las frecuencias de muestreo. Un jitter bajo es crucial para una conversión A/D y D/A precisa, lo que se traduce en una imagen estéreo más definida, transitorios más claros y una mejor calidad de audio general.

Sí. Las 2 entradas Mic/Line son independientes de las 6 entradas de línea dedicadas (1-6). Sin embargo, las entradas Mic/Line 1-2 comparten canal con las entradas Hi-Z 1-2. Para usar Mic/Line 1 o 2, la entrada Hi-Z correspondiente debe estar desconectada. En total, tiene 6 canales de conversión A/D simultánea.

Este modo ajusta el nivel operativo de las entradas y salidas de línea para trabajar con señales de nivel más alto (+24 dBu), común en consolas analógicas de gran formato, grabadoras de cinta y otro equipamiento profesional. El modo por defecto es +20 dBu. Se configura globalmente en UAD Console.

A 176.4 kHz y 192 kHz, utiliza el protocolo S/MUX. Cada puerto óptico (IN o OUT) transporta 2 canales. Para obtener 4 canales ADAT a estas frecuencias, necesitas conectar ambos puertos ópticos IN y ambos puertos OUT a un dispositivo compatible con S/MUX.

Sí, si el Apollo x6 está configurado para sincronizarse a una fuente de Word Clock externa (modo EXT) y es el último dispositivo en la cadena de reloj (es decir, no se usa su salida Word Clock OUT para continuar la cadena). En ese caso, se debe activar el interruptor de terminación de 75 Ω en el panel trasero.

Indica el estado: Verde (salida principal activa), Rojo (salida muteada), Naranja (salida ALT 1 activa), Amarillo (FCN activo y asignado a ALT 2), Parpadeante (funciones DIM, MONO y/o TALKBACK activas).

La caja contiene la unidad Apollo x6 Gen 2, la fuente de alimentación externa con su cable AC regional, un juego de 4 tornillos para montaje en rack y una tarjeta con la URL de inicio rápido.
