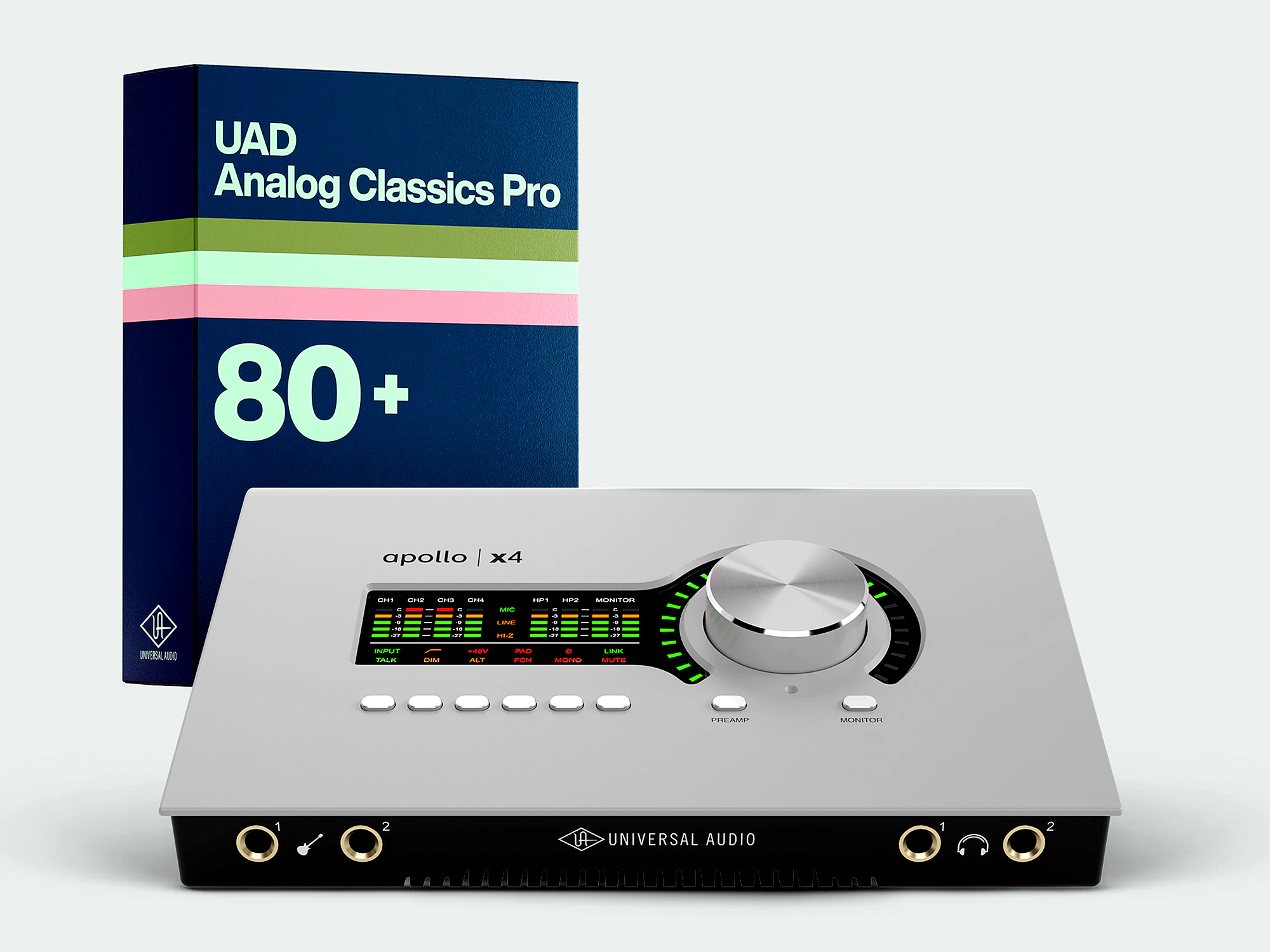

Apollo x4 Gen 2 with UAD Analog Classics Pro

• Interfaz de audio Thunderbolt 3 de escritorio diseñada para grabación y mezcla profesional, con capacidad total de 12 entradas x 18 salidas simultáneas.
• Calidad de conversión A/D y D/A de alta gama, operando con resoluciones de hasta 24 bits y frecuencias de muestreo de 44.1, 48, 88.2, 96, 176.4 y 192 kHz.
• Procesamiento UAD-2 QUAD Core integrado (4 procesadores SHARC® DSP) dedicado a la ejecución de plug-ins UAD Powered Plug-Ins.
• Tecnología de Procesamiento UAD en Tiempo Real: Permite monitorizar y grabar a través de plug-ins UAD (emulaciones de compresores vintage, EQs, previos, amplis de guitarra, etc.) con latencia casi nula (inferior a 2 ms), independientemente del tamaño del búfer del DAW.
• Cuatro preamplificadores de micrófono/línea analógicos, controlados digitalmente, con tecnología Unison™ integrada.
• Tecnología Unison™: Exclusiva de UA, recrea las características sónicas de preamplificadores clásicos (Neve, API, Manley, UA 610-B, etc.) y amplificadores de guitarra/bajo (Fender). Logra esto mediante la integración hardware-software que ajusta físicamente la impedancia de entrada del Apollo, los puntos óptimos (“sweet spots”) de la etapa de ganancia y el comportamiento a nivel de componente del circuito original.
• Funcionalidad avanzada de control de monitores: Incluye controles dedicados para Mute, DIM (atenuación configurable), Mono sum, y conmutación de altavoces alternativos (ALT). La configuración de las funciones TALK, DIM, ALT y FCN se realiza en la aplicación Console.
• Micrófono Talkback incorporado en el panel superior para comunicación con sala de grabación o cues.
• Capacidad de expansión del sistema: Permite conectar en cascada hasta cuatro interfaces Apollo equipadas con Thunderbolt y un total de seis dispositivos UAD-2 para aumentar el número de E/S y la potencia DSP.

• Puerto Host: 1 x Thunderbolt 3 (conector USB-C). Requiere conexión a un puerto Thunderbolt 3 en el ordenador (identificado por el icono de rayo ⚡) usando un cable Thunderbolt 3 (no suministrado).
  • Alimentación: No soporta alimentación por bus Thunderbolt. Requiere obligatoriamente la fuente de alimentación externa de 12V DC incluida, con conector de bloqueo.
  • Compatibilidad Thunderbolt: En Mac, puede conectarse a puertos Thunderbolt 1 y 2 mediante el adaptador Apple Thunderbolt 3 (USB-C) a Thunderbolt 2 (no incluido). En Windows, la conexión a puertos Thunderbolt 1 o 2 no está soportada.
• Entradas Analógicas:
  • 4 x Entradas Combo Micrófono/Línea: Conectores Neutrik® que aceptan XLR macho (para Mic) o Jack TRS 1/4″ balanceado (para Line). Pin 2 positivo en XLR.
  • 2 x Entradas de Instrumento Hi-Z: Jacks TS 1/4″ no balanceados en el panel frontal para canales 1 y 2. Tienen prioridad sobre las entradas Mic/Line del mismo canal cuando se conecta un cable TS.
• Salidas Analógicas:
  • 2 x Salidas de Monitor L/R: Jacks TRS 1/4″ balanceados. Nivel controlado desde el panel superior. Son DC acopladas.
  • 4 x Salidas de Línea (3-6): Jacks TRS 1/4″ balanceados. Niveles controlados vía software (Console/DAW). Son DC acopladas.
  • 2 x Salidas de Auriculares Estéreo (HP1, HP2): Jacks TRS 1/4″ en panel frontal. Niveles controlados independientemente desde el panel superior.
• Entrada/Salida Digital Óptica:
  • 1 x Puerto de Entrada Óptica TOSLINK + 1 x Puerto de Salida Óptica TOSLINK.
  • Configurable por puerto (entrada/salida independientemente) como ADAT o S/PDIF óptico en los ajustes de hardware de la aplicación Console.
  • Formato ADAT: Protocolo ADAT Lightpipe. Soporta 8 canales a 44.1/48 kHz; 4 canales a 88.2/96 kHz (usando S/MUX); 2 canales a 176.4/192 kHz (usando S/MUX).
  • Formato S/PDIF: Protocolo IEC 958. Soporta 2 canales (Estéreo L/R) hasta 96 kHz. La entrada S/PDIF ofrece conversión de frecuencia de muestreo (SRC) activable en Console, siempre que Apollo no esté sincronizado a una fuente de reloj S/PDIF externa. La salida S/PDIF puede configurarse para reflejar (mirror) la salida de monitores.
• Seguridad: Ranura para bloqueo Kensington en panel lateral.

• Conversión A/D – Entradas Mic/Line: Rango Dinámico 123 dB / 122 dB (A-wtd), THD+N -115 dB / -114 dB.
• Conversión A/D – Entradas Hi-Z: Rango Dinámico 122 dB (A-wtd), THD+N -108 dB.
• Conversión D/A – Salidas Monitor: Rango Dinámico 129 dB (A-wtd), THD+N -116 dB.
• Conversión D/A – Salidas Línea: Rango Dinámico 127 dB (A-wtd), THD+N -117 dB.
• Conversión D/A – Salidas Auriculares: Rango Dinámico 124 dB (A-wtd), THD+N -98 dB.
• Respuesta en Frecuencia (típica): 20 Hz – 20 kHz, ±0.05 dB (Líneas), ±0.1 dB (Monitores/Auriculares).
• Preamplificadores de Micrófono: Ganancia +10 dB a +65 dB, EIN (no especificado en este extracto), Pad -20 dB, Phantom +48V. Impedancia 5.4 kΩ (variable con Unison).
• Entradas Hi-Z: Ganancia +10 dB a +65 dB. Impedancia 1 MΩ (variable con Unison).
• Niveles Máximos: Entrada Mic (Pad on) +25.6 dBu, Entrada Line +20.2 dBu, Entrada Hi-Z +12.2 dBu, Salida Line/Monitor +20.2 dBu.
• Impedancia de Salida: 100 Ohms (Línea y Monitor).
• Salidas DC Acopladas: Todas las salidas analógicas (Monitor L/R, Líneas 3-6) son DC acopladas, permitiendo potencialmente el envío de señales de control de voltaje (CV) a sintetizadores modulares compatibles (Nota: El manual solo indica que son DC acopladas, sin detallar aplicación CV).
• Latencia Analógica (Round-Trip): 1.1 milisegundos a 96 kHz (sin latencia adicional por plug-ins UAD en Console).

• Panel Superior: Control táctil de ganancia de entrada, volumen de salida (Monitor, HP1, HP2), selección de entrada (Mic/Line), filtro paso-alto (75Hz), +48V, Pad, inversión de polaridad, enlace estéreo, Mute, Dim, Mono, Altavoces ALT, Talkback y función asignable FCN. Interfaz visual con medidores LED y LEDs indicadores de estado/selección.
• Panel Frontal: 2 x Entradas Hi-Z (TS 1/4″), 2 x Salidas de Auriculares (TRS 1/4″).
• Aplicación Console: Interfaz software principal para control de mezcla de monitorización de baja latencia, inserción de plug-ins UAD en tiempo real, gestión de envíos auxiliares (2 buses estéreo), enrutamiento virtual desde/hacia DAW, configuración de hardware (frecuencia de muestreo, fuente de reloj, formato óptico, niveles de referencia, funciones de monitorización).
• Plug-in Console Recall: Permite guardar y recuperar la configuración completa de Console dentro de los proyectos del DAW (formatos VST, AU, AAX 64).
• Uso Standalone: Puede funcionar como mezclador digital básico sin conexión al ordenador. Mantiene los últimos ajustes de E/S, enrutamiento y monitorización al reencender. Los plug-ins UAD activos al desconectar el Thunderbolt permanecen activos hasta apagar la unidad, pero no se guardan ya que residen en el host.

• Factor de Forma: Sobremesa.
• Alimentación: Fuente externa AC-a-DC, Nivel VI. Entrada AC 100-240V, 50-60 Hz. Salida DC 12VDC, ±5%, conector 2.1mm x 5.5mm centro positivo.
• Consumo Máximo: 19 Watts (sin contar carga de portátil si aplica).
• Dimensiones (Ancho x Alto x Profundo, chasis): 23.30 cm x 6.60 cm x 15.11 cm.
• Peso (unidad): 1.46 kg.
• Contenido del Paquete: Unidad Apollo x4, Fuente de alimentación externa, Cable de alimentación AC (específico de región), Tarjeta URL “Getting Started”.

Significa que las salidas pueden pasar voltajes de corriente continua (DC) además de la señal de audio AC. El manual indica que las salidas de Monitor y Línea 3-6 son DC acopladas. Esto es relevante para usuarios que deseen enviar señales de control de voltaje (CV) a equipos compatibles, como sintetizadores modulares.

Al igual que en las entradas de micrófono, cuando se inserta un plug-in UAD Unison de amplificador de guitarra o bajo en la entrada Hi-Z en Console, la interfaz ajusta físicamente la impedancia de esa entrada (por defecto 1 MΩ) para coincidir con la del amplificador emulado, interactuando con las pastillas de la guitarra/bajo de forma similar al hardware original.

Utiliza el estándar S/MUX. A 44.1/48 kHz, transfiere 8 canales. A 88.2/96 kHz, transfiere 4 canales. A 176.4/192 kHz, transfiere solo 2 canales por cada puerto óptico.

No. La conversión de frecuencia de muestreo en la entrada S/PDIF solo está disponible si Apollo x4 utiliza su reloj interno o está sincronizado a través de ADAT. Si se selecciona S/PDIF como fuente de reloj externa, el SRC se desactiva automáticamente.

Se guardan en la firmware interna las últimas asignaciones de E/S activas, enrutamientos de señal y ajustes de monitorización (niveles, mute, etc.) que estaban configurados cuando se apagó. Estos ajustes persisten al volver a encenderla sin ordenador. Sin embargo, las instancias de plug-ins UAD no se guardan, ya que los archivos de los plug-ins están en el ordenador host.

No. El manual especifica que solo se puede combinar un máximo de una interfaz de escritorio UA (como Apollo x4, Apollo Twin X, Apollo Twin MkII, etc.) dentro de un único sistema Thunderbolt. Se pueden combinar múltiples Apollos de rack o un Apollo de rack con un Apollo de escritorio.

El botón FCN (Función) es asignable a una de tres funciones de monitorización (no especificadas en detalle en este manual, consultar manual de software) y solo está disponible cuando el Apollo x4 forma parte de un sistema multi-unidad en cascada con otros Apollos Thunderbolt.
