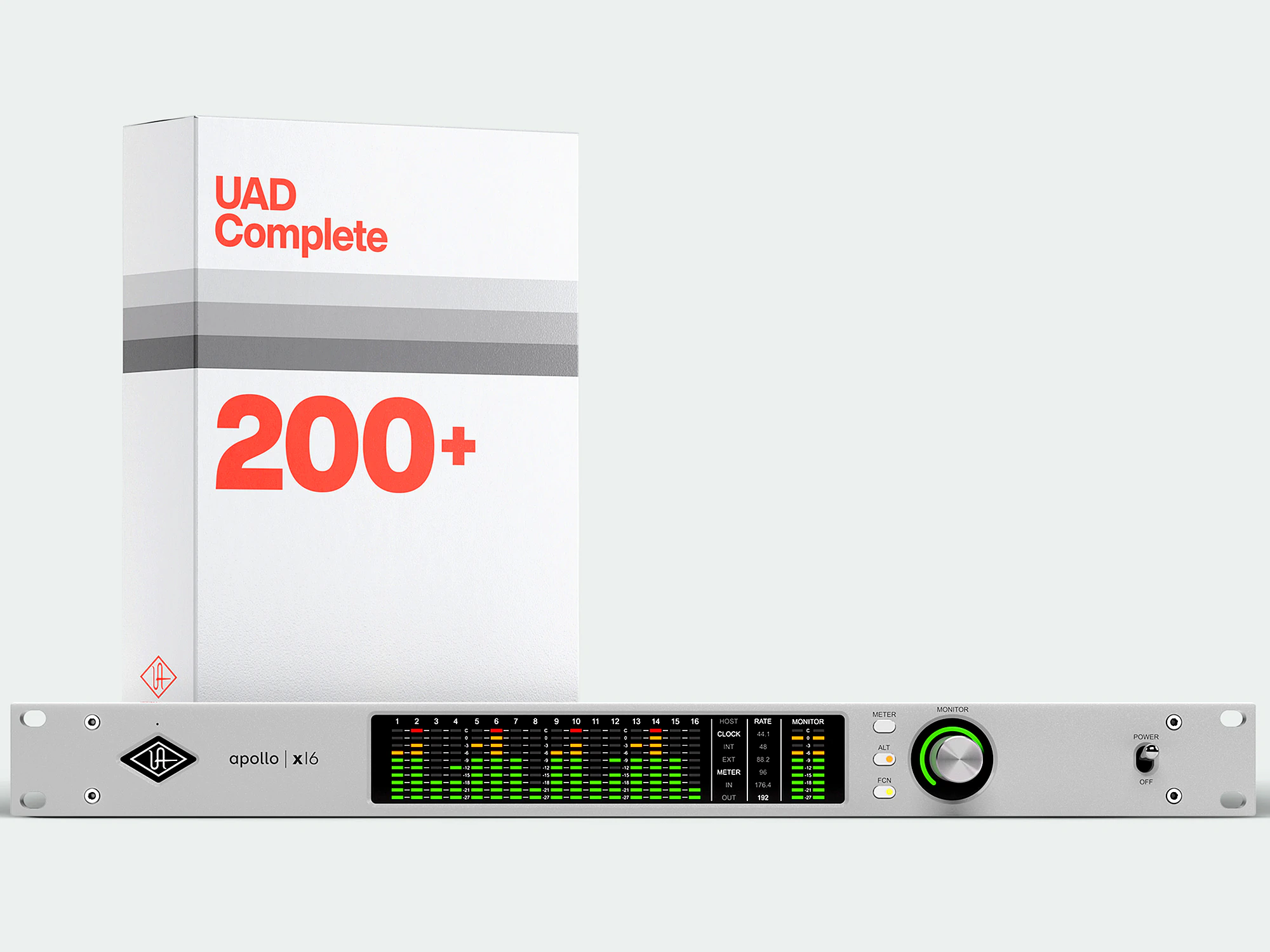

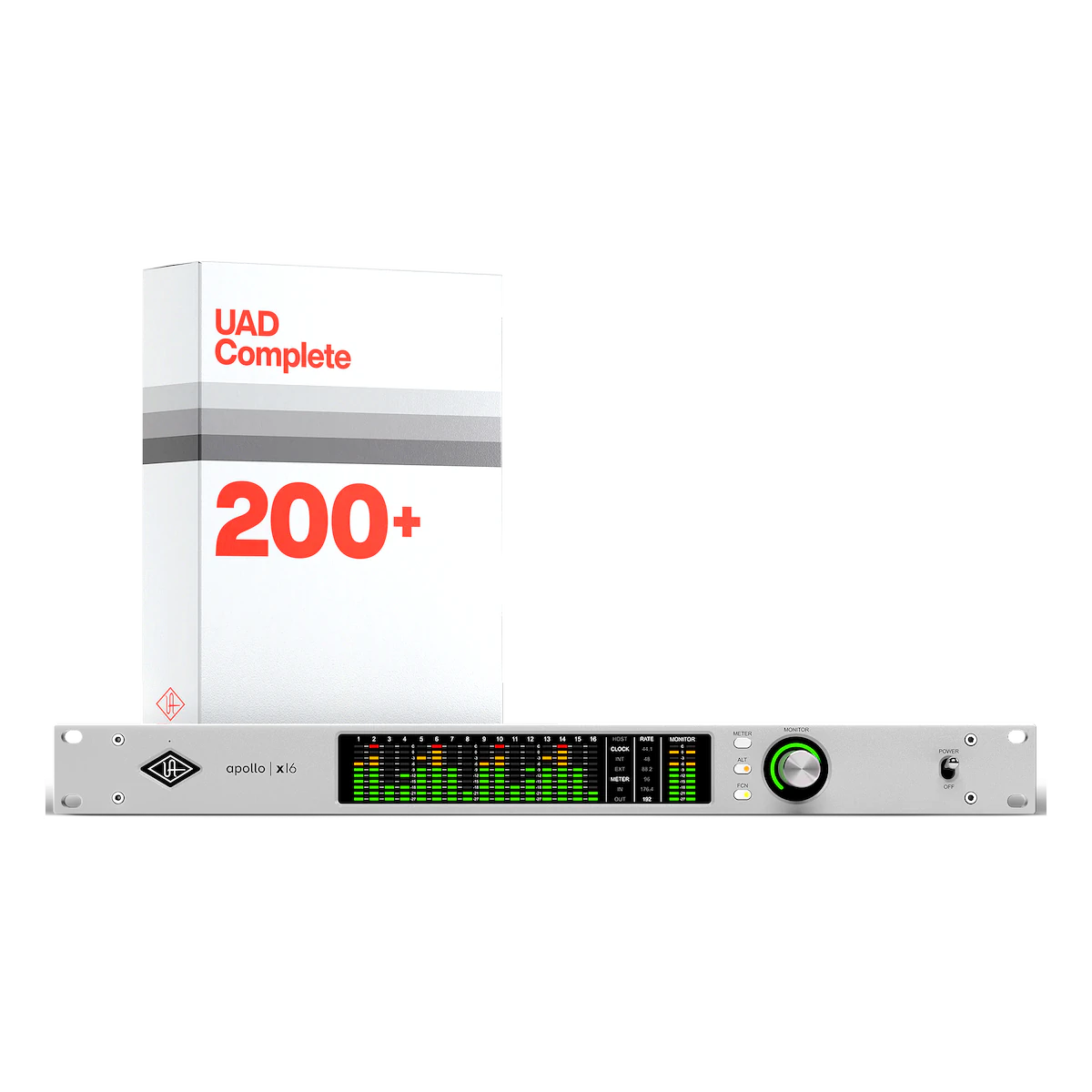

Apollo x16 Gen 2 with UAD Complete

• Interfaz de audio Thunderbolt 3 de conversión línea pura en formato rack (1U), diseñada para estudios profesionales que integran consolas analógicas, previos externos y otro hardware, ofreciendo 18 entradas x 20 salidas simultáneas (16×18 analógicas + 2×2 AES/EBU).
• Conversión A/D y D/A de clase Élite (Gen 2), operando hasta 24 bits / 192 kHz. Incorpora tecnología Dual-Crystal Clocking para jitter ultra bajo.
• Conversión D/A insignia (Monitor Out): Rango dinámico de 133 dB y THD+N de -129 dB para monitorización crítica.
• Procesamiento UAD HEXA Core: Equipado con 6 procesadores SHARC® DSP dedicados a la ejecución de plug-ins UAD Powered Plug-Ins en tiempo real.
• Tecnología de Procesamiento UAD en Tiempo Real: Permite monitorizar y mezclar a través de plug-ins UAD con latencia casi nula (< 2 ms).
• Ausencia de Preamplificadores y Entradas Hi-Z: Este modelo está enfocado en conversión línea a línea de alta calidad y no incluye preamplificadores de micrófono ni entradas de instrumento Hi-Z incorporados. No aplica tecnología Unison™.
• Funcionalidad avanzada de control de monitores: Incluye controles dedicados para nivel, Mute, DIM, Mono, y conmutación de hasta dos pares de altavoces alternativos (ALT 1/2 usando salidas de línea 1-4 vía DB25). Botón FCN asignable. Soporte para monitorización Surround hasta 9.1.6 usando las salidas de línea.
• Soporte para Apollo Monitor Correction (requiere Sonarworks®) para calibrar salidas de monitor.
• Talkback: Micrófono Talkback integrado en panel frontal.
• Capacidad de expansión del sistema: Permite conectar en cascada hasta cuatro interfaces Apollo Thunderbolt y seis dispositivos UAD-2 total. Ideal para integración con consolas de gran formato.
• Modo de Headroom Global: Las entradas y salidas de línea (DB25) pueden configurarse globalmente para operar a niveles de +20 dBu o +24 dBu.

• Puertos Host: 2 x Thunderbolt 3 (conectores USB-C). Permiten conexión al host y daisy-chaining.
  • Alimentación: Requiere fuente externa 12V DC / 6A incluida (conector XLR 4-pin con bloqueo). No soporta alimentación por bus. Suministra alimentación por bus a dispositivos Thunderbolt conectados en cadena.
  • Compatibilidad Thunderbolt: En Mac, compatible con TB1/TB2 mediante adaptador Apple (no incluido). En Windows, no compatible con TB1/TB2.
• Entradas Analógicas (16 canales A/D):
  • 16 x Entradas de Línea vía dos conectores DB25 hembra (Canales 1-8 y 9-16). Cableado estándar Tascam. Balanceadas. Nivel de referencia configurable (+4 dBu / -10 dBV) por canal.
• Salidas Analógicas (18 canales D/A):
  • 2 x Salidas de Monitor L/R: Conectores XLR macho balanceados. Nivel controlado desde panel frontal. Nivel de referencia seleccionable (+4 dBu / -10 dBV). Son DC acopladas.
  • 16 x Salidas de Línea (1-16) vía dos conectores DB25 hembra (Canales 1-8 y 9-16). Cableado estándar Tascam. Balanceadas. Nivel de referencia seleccionable (+4 dBu / -10 dBV) por pares. Son DC acopladas. Pueden usarse para ALT monitoring (1-4) o Surround (hasta 9.1.6).
  • Ausencia de Salidas de Auriculares: Este modelo no incluye salidas de auriculares.
• Entrada/Salida Digital (2 canales E/S + Word Clock):
  • 1 x Entrada AES/EBU (XLR hembra) + 1 x Salida AES/EBU (XLR macho). Soporta 2 canales (Estéreo L/R) hasta 192 kHz. Entrada con opción de SRC (Sample Rate Conversion). Salida configurable como espejo de monitores.
  • 1 x Entrada Word Clock (BNC) + 1 x Salida Word Clock (BNC). Entrada con terminación 75 Ω conmutable. Soporta sincronización a reloj externo 1x.
  • Ausencia de Puertos Ópticos (ADAT/S/PDIF): Este modelo utiliza AES/EBU en lugar de conexiones ópticas.

• Entradas de Línea 1-16: Dos conectores hembra DB25 (1-8 y 9-16), cableado estándar Tascam.
• Salidas de Línea 1-16: Dos conectores hembra DB25 (1-8 y 9-16), cableado estándar Tascam.
• Pinout: Detallado en página 33 del manual (estándar Tascam 8ch balanceado).

• Conversión A/D – Entradas Línea: Rango Dinámico 124 dB (A-wtd), THD+N -115 dB.
• Conversión D/A – Salidas Monitor (XLR): Rango Dinámico 133 dB (A-wtd), THD+N -129 dB (0.000037%).
• Conversión D/A – Salidas Línea (DB25): Rango Dinámico 127 dB (A-wtd), THD+N -123 dB.
• Respuesta en Frecuencia (típica): 20 Hz – 20 kHz, ±0.04 dB (Line In), ±0.02 dB (Line/Monitor Out).
• Niveles Máximos (+24 dBu Headroom): Entrada Línea +24 dBu, Salida Línea/Monitor +24 dBu.
• Impedancia: Entrada Línea 10 kΩ, Salida Línea/Monitor 100 Ω.
• Salidas DC Acopladas: Salidas de Monitor L/R (XLR) y Salidas de Línea 1-16 (DB25).
• Latencia Analógica (Round-Trip): 1.1 ms @ 96 kHz (sin latencia adicional por plug-ins UAD en Console).

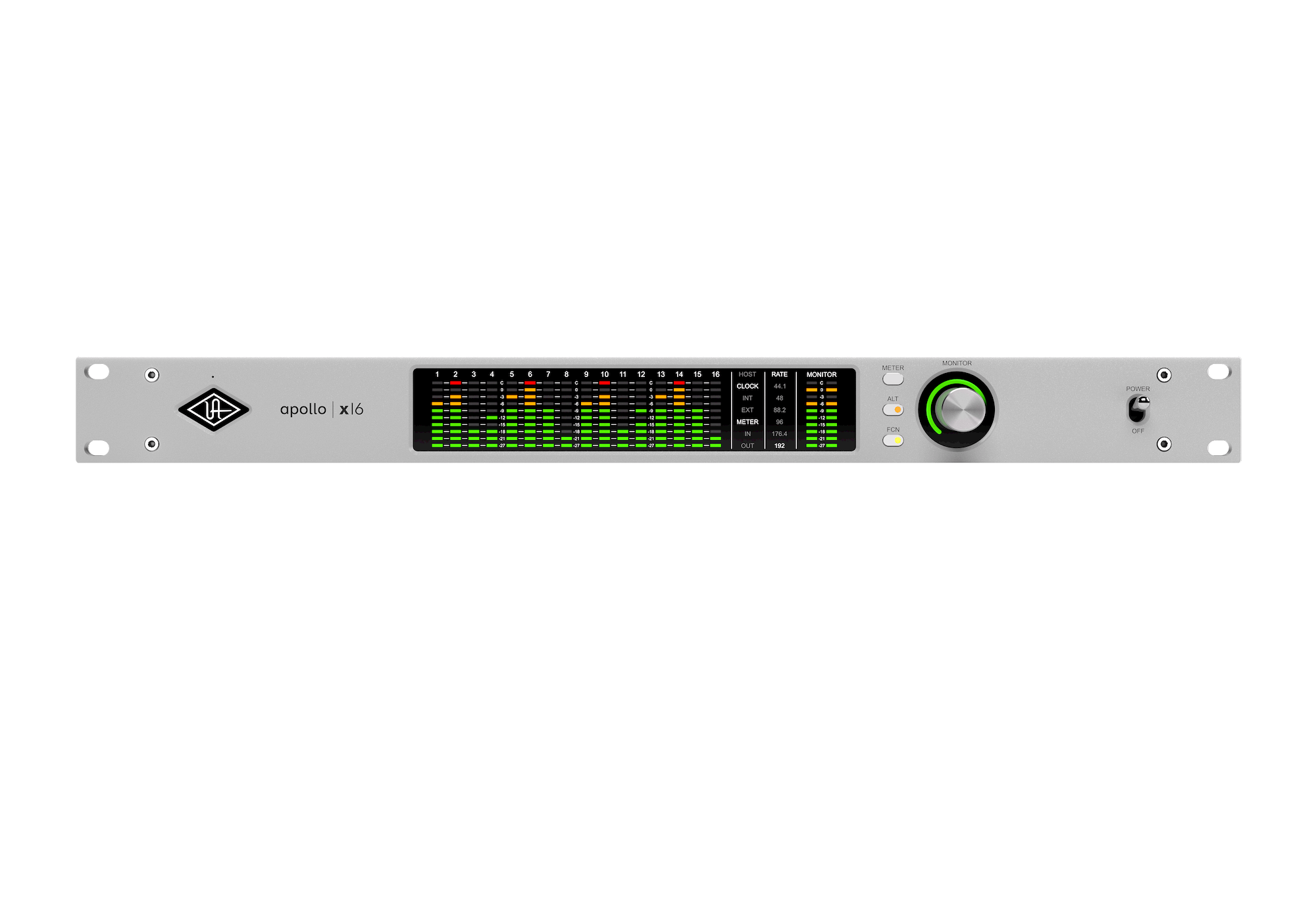

• Panel Frontal: Medidores LED de 10 segmentos para E/S analógicas 1-16 y Salida Monitor L/R. Indicadores de estado (Host, Clock, Sample Rate, Meter In/Out). Controles de monitor (Nivel/Mute, ALT, FCN asignable). Micrófono Talkback. Interruptor de encendido. Ausencia de controles de preamplificador.
• Aplicación UAD Console: Interfaz software principal para control de mezcla de monitorización, plug-ins UAD en tiempo real, enrutamiento, configuración de hardware (sample rate, clock, niveles ref +4/-10, headroom +20/+24, monitorización ALT/FCN, Digital Mirror AES/EBU, SRC AES/EBU).
• Plug-in Console Recall: Guarda/recupera configuración de Console en sesiones DAW (VST, AU, AAX 64).
• Aplicación UAD Meter & Control Panel: Configuración global UAD y monitorización.
• Uso Standalone: Funcionalidad limitada como convertidor y mezclador digital sin PC. Guarda últimos ajustes de E/S y monitorización (no plug-ins). No disponible en cascada.

• Factor de Forma: Rack 19″, 1U.
• Alimentación: Fuente externa AC-a-DC, Nivel VI. Entrada AC 100-240V, 47-63 Hz. Salida DC 12VDC, 6A, conector XLR 4-pin macho con bloqueo.
• Consumo Máximo: 72 Watts (típico 30 W).
• Dimensiones (Ancho x Alto x Profundo, solo chasis): 482.6 mm x 44.2 mm x 305 mm.
• Peso (unidad): 3.88 kg.
• Contenido del Paquete: Unidad Apollo x16 Gen 2, Fuente de alimentación externa, Cable de alimentación AC (IEC, específico de región), Juego de (4) tornillos para rack, Tarjeta URL “Getting Started”.

No. El Apollo x16 Gen 2 es una interfaz de conversión línea a línea pura. No incluye preamplificadores de micrófono ni entradas de instrumento Hi-Z. Está diseñado para conectarse a preamplificadores externos, consolas y otro hardware de nivel de línea.

Todas las 16 entradas y 16 salidas de línea analógicas utilizan conectores DB25 (formato Tascam estándar). Las 2 salidas de monitor dedicadas utilizan conectores XLR macho.

Tiene E/S AES/EBU estéreo en conectores XLR y E/S Word Clock en BNC. No incluye puertos ópticos ADAT ni S/PDIF óptico/coaxial.

Las salidas de Monitor (XLR) del Apollo x16 Gen 2 ofrecen el rendimiento D/A insignia de la serie, con un rango dinámico de 133 dB y un THD+N de -129 dB, superando las especificaciones de las salidas de monitor de los modelos x6, x8 y x8p (130 dB / -127 dB). Las salidas de línea DB25 tienen especificaciones similares a las salidas de línea de los otros modelos rack (127 dB / -123 dB).

No directamente en el Apollo x16, ya que carece de las entradas de preamplificador o Hi-Z necesarias para la integración hardware-software de Unison. Si se combina con otra interfaz Apollo que sí tenga previos Unison (ej. x8, x8p, Twin, x4) en un sistema expandido, se podría usar Unison en esa otra unidad.

El Apollo x16 Gen 2 tiene un micrófono Talkback incorporado en el panel frontal. Alternativamente, en configuraciones multi-unidad, la función Talkback de UAD Console se enruta a través del micrófono talkback de la unidad designada como “monitor unit” (que podría ser otro modelo Apollo) o se puede asignar una entrada analógica de cualquier unidad Apollo conectada para usar un micrófono externo como fuente de talkback.

No. El Apollo x16 Gen 2 no tiene salidas de auriculares incorporadas. Se necesitaría un amplificador de auriculares externo conectado a las salidas de línea o monitor.
