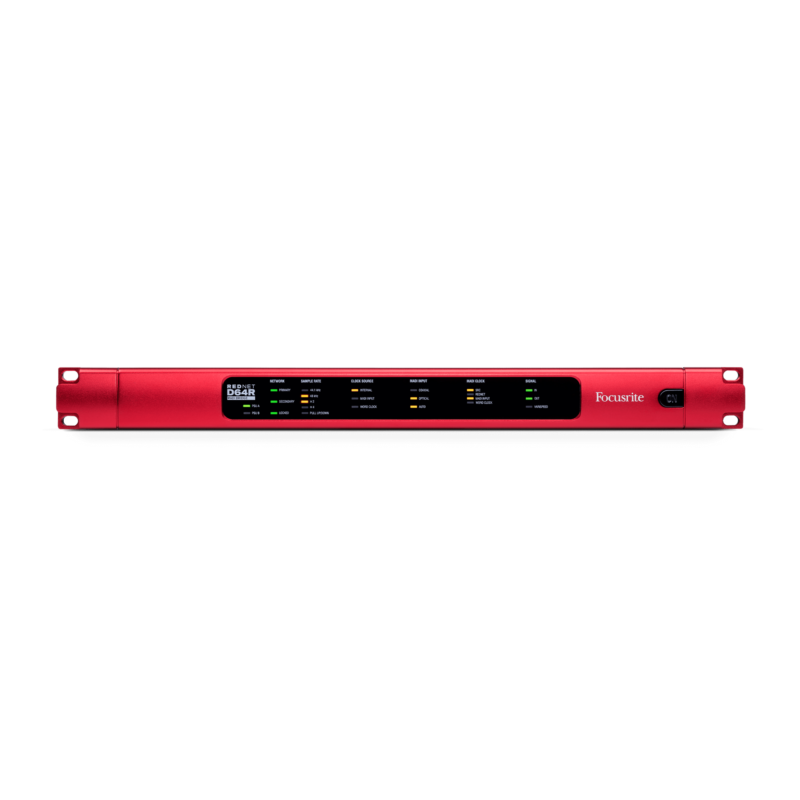

Focusrite Rednet D64R Madi

Descripción del Focusrite Rednet D64R Madi

Puertos Ethernet Dobles

Se proporcionan puertos Ethernet dobles, con conectores etherCON de bloqueo y varios modos de operación incluyendo interconexión en cadena y redundancia confirmada por indicadores en el panel frontal. Se incluyen dos fuentes de alimentación separadas con capacidad de detección de fallos, con tomas de entrada de energía separadas (incluyendo clips de retención) en la parte trasera de la unidad. El estado de la alimentación se indica tanto de forma remota como en el panel frontal. El D64R cuenta con un exterior robusto y apto para giras y una alta calidad de construcción interna. Además, ofrece un factor de forma compacto de 1U para rack para un total de 64 canales de E/S.

Características Principales

• Conecta un sistema MADI y una red Dante de manera transparente.
• Conecta Dante a consolas de mezclas digitales, interfaces y tarjetas que usan MADI; o extiende un sistema MADI con las versátiles interfaces de audio de alta calidad de RedNet y conectividad – o cualquier otro dispositivo compatible con Dante.
• Redundancia integrada con doble conexión de energía y conectores de red etherCON de bloqueo.
• Soporta interfaces coaxiales y ópticas — se conecta simplemente a cualquier equipo MADI.
• Esclaviza el sistema Dante o los flujos MADI a un reloj externo.
• Soporta hasta 64 canales de E/S de audio digital a tasas de muestra estándar (44.1/48kHz) desde un sistema MADI, 32 canales a 96kHz y 16 a 192kHz.
• Conversión de tasa de muestreo (SRC) en cada entrada y salida, permitiendo que los sistemas MADI y Dante operen simultáneamente a diferentes tasas de muestreo.
• Módulo simple de 1U para montaje en rack con la clásica placa frontal de aluminio rojo.
• Control RedNet y software Dante permiten el enrutamiento y control remotos desde el sistema de computadora de audio a través de un panel de control de software — no se requiere parcheo de hardware.

Convertidores de Tasa de Muestreo

• Rango de Tasa de Muestreo: 41 a 216kHz (MADI)
• Error de Ganancia: -0.01dB
• Rango Dinámico: > 139dB (método -60 dBFS)
• THD N: < -130dB (0.00003); entrada de 0 dBFS
• Latencia: 43 a 196 muestras (dependiente de la tasa de muestreo de la Red y MADI)
• Fuentes de Reloj MADI: RedNet, entrada MADI y Word Clock

Rendimiento Digital

• Tasas de Muestra Soportadas: 44.1 / 48 / 88.2 / 96 / 176.4 / 192 kHz (-4 / -0.1 / 0.1 / 4.167) a 24 bit
• Fuentes de Reloj: Interno, MADI o desde el Master de Red Dante
• Rango del Reloj de Palabra Externo: Tasa de muestra nominal ±7.5%

Conectividad del Panel Trasero

• Estándar Eléctrico conforme a AES10:2008
• Cable Recomendado: OM1 se adhiere a AES10:2008; RedNet 6/ D64R soporta OM2 si el Dispositivo de Terceros también lo soporta
• Conector: Duplex-SC
• Estándar Óptico conforme a AES10:2008 (ISO/IEC 9314-3, FDDI, ANSI X3.166)
• Entrada de Word Clock: 1 x puerto BNC 75Ω
• Salida de Word Clock: 1 x puerto BNC 75Ω
• PSU: 2 x Entradas IEC con clips de retención
• Red: 2 x etherCON NE8FBH-S, también compatible con conectores RJ45 estándar

Modos de Red

• Redundante: Permite que la unidad se conecte a dos redes independientes
• Conmutado: Conecta ambos puertos a un switch de red integrado permitiendo la interconexión en cadena del dispositivo
