Cordial CFD 3 DMT multipar D-Sub a 8 XLR macho 3 m

Cordial CFD 3 DMT: multipar D-Sub a 8 XLR macho con pinout Tascam

El Cordial CFD 3 DMT es un cable multipar de la gama Essentials que reparte un conector D-Sub de 25 pines macho en ocho XLR macho de 3 pines. Su asignación de pines sigue la especificación analógica Tascam DSUB 25 (DA 88), la habitual en interfaces de audio, previos multicanal y convertidores con conexiones D-Sub. Es la forma de sacar ocho señales analógicas balanceadas de un solo conector hacia las entradas XLR de una mesa, un sistema de monitores u otros equipos, en estudio o en directo.

Conectores y asignación

• Lado D-Sub: un conector D-Sub de 25 pines macho, metálico y niquelado, de REAN SILVER.
• Lado XLR: ocho XLR macho de 3 pines niquelados, uno por canal.

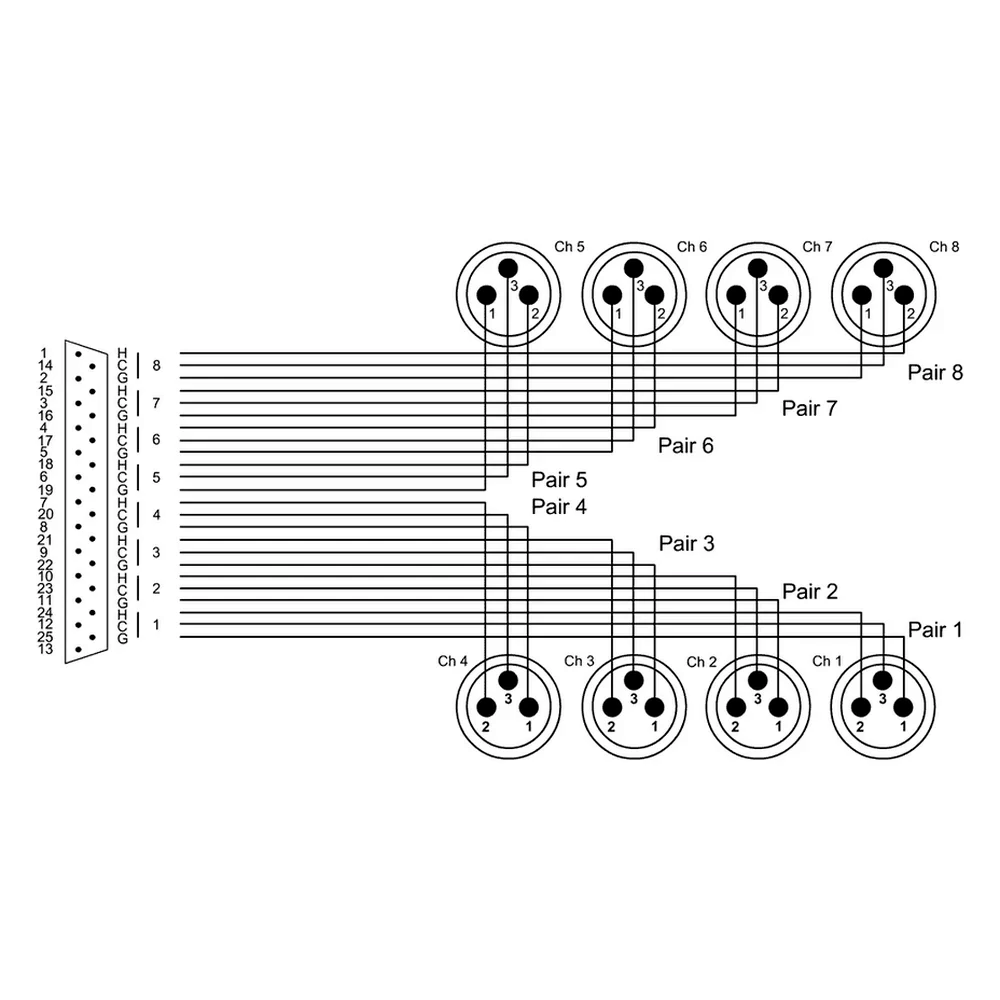

• Asignación DMT: D-Sub a XLR macho según el estándar analógico Tascam, ocho canales balanceados.
• Sentido de la señal: los XLR macho van a entradas, así que el D-Sub se conecta a las salidas del equipo multicanal.

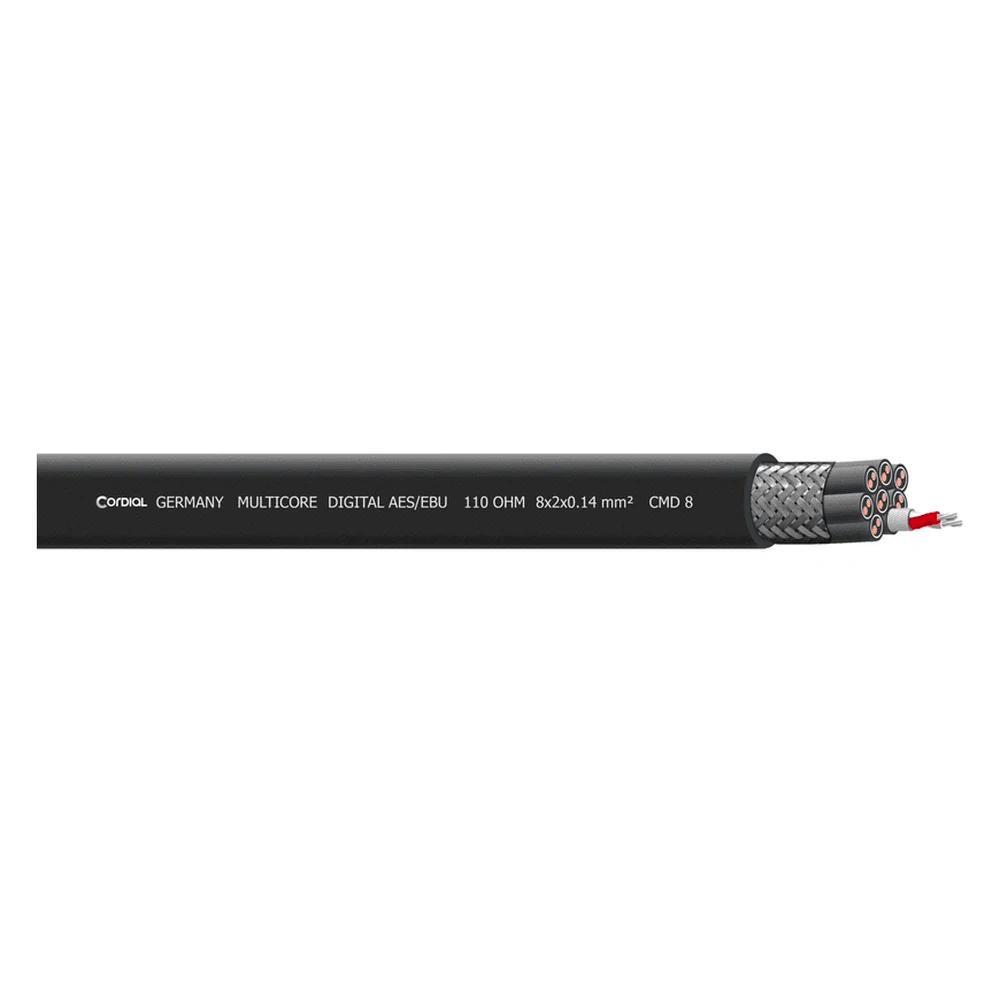

Cable a granel CMD 8

• Ocho pares trenzados de 0,14 mm², cada conductor con 18 hilos de 0,10 mm de cobre estañado.
• Doble apantallamiento: malla trenzada de cobre estañado con más del 80 % de cobertura y pantalla en espiral de cobre estañado en cada par, con más del 90 %.
• Datos eléctricos: 45 pF/m de capacidad y 140 Ω/km de resistencia; cable de 110 Ω preparado también para señales digitales DMX y AES/EBU.
• Funda de PVC de 12,5 mm de diámetro y tensión de prueba de 500 V eff.

Usos en estudio y directo

Con 3 m cubre la distancia habitual entre un rack y la mesa: salidas de línea de una interfaz con D-Sub hacia la mesa de mezclas, salidas de un convertidor hacia una patchbay o un sistema de escucha con entradas XLR, o los envíos de una tarjeta multicanal a un rack de procesado. La malla general y la pantalla por par separan bien los ocho canales a lo largo del recorrido.

Antes de comprar

Comprueba en el manual de tu equipo que su conector D-Sub sigue el pinout analógico Tascam: hay otros esquemas de cableado en D-Sub 25, como el de Yamaha o los digitales, con los que no es compatible. Si lo que necesitas es llevar ocho salidas XLR hacia una entrada D-Sub, busca la versión con XLR hembra.
