Quik Lok SX 164 TRS-B adaptador MIDI minijack tipo B a DIN 0,2 m

Adaptador MIDI minijack TRS tipo B a DIN de 5 pines

El Quik Lok SX/164 TRS-MIDI 0,20 de la serie Strix es un adaptador corto, de 20 cm, que convierte la salida MIDI en formato minijack de 3,5 mm de muchos controladores, sintetizadores compactos y cajas de ritmos en una toma DIN de 5 pines hembra convencional. Con él se puede usar cualquier cable MIDI DIN a DIN normal, sin depender del adaptador que a veces trae el propio aparato y que es lo primero que se pierde.

Tipo A y tipo B: por qué importa

No hay un único cableado para el MIDI sobre minijack TRS. Existen dos asignaciones de punta y anillo, llamadas tipo A y tipo B, y no son compatibles entre sí: con el adaptador equivocado no se daña nada, pero tampoco hay comunicación. Este modelo es de tipo B, el que emplean, por ejemplo, buena parte de los equipos de Arturia. Antes de comprarlo conviene mirar en el manual del aparato qué tipo usa; si es tipo A, hace falta un adaptador de tipo A.

Construcción

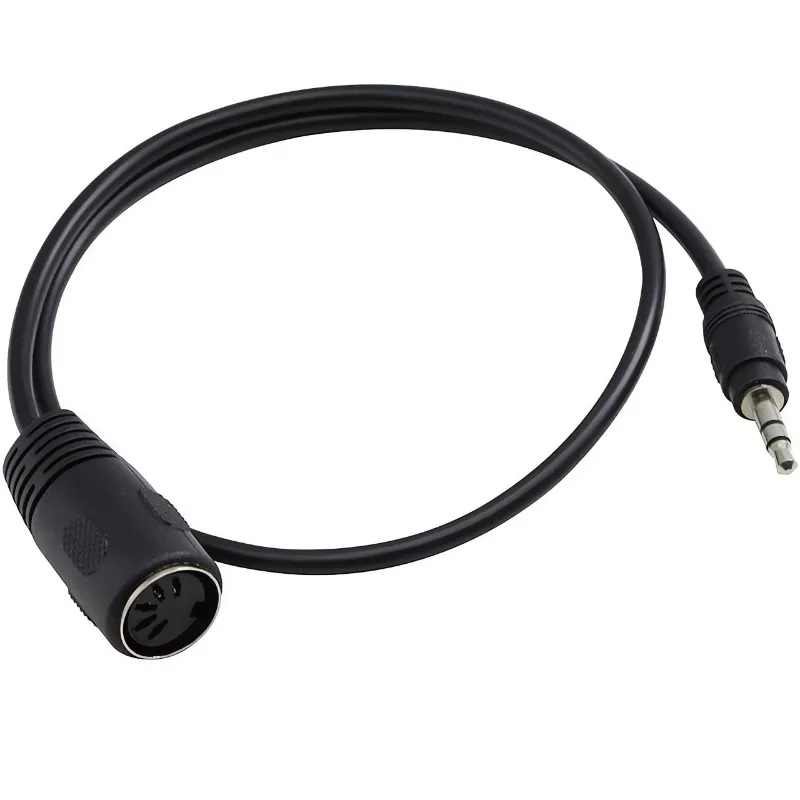

Los dos conectores van moldeados en plástico sobre el cable: minijack TRS macho en un extremo y DIN de 5 polos hembra en el otro. Los 20 cm de cable permiten dejar el adaptador colgando del panel trasero y enchufar ahí el cable MIDI largo, sin hacer palanca sobre la toma minijack del equipo.

Uso típico

• Conectar un controlador o un sinte con MIDI minijack a un módulo, un teclado o una interfaz con DIN de 5 pines usando un cable MIDI estándar, como los Strix SX/164 DIN macho-macho.
• Sustituir el adaptador original perdido o llevar uno de repuesto en la mochila de directo.
