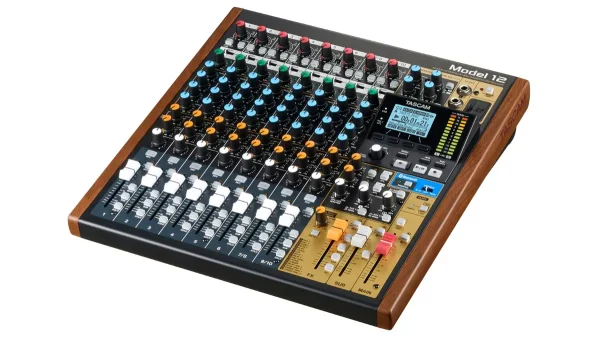

Tascam Model 12

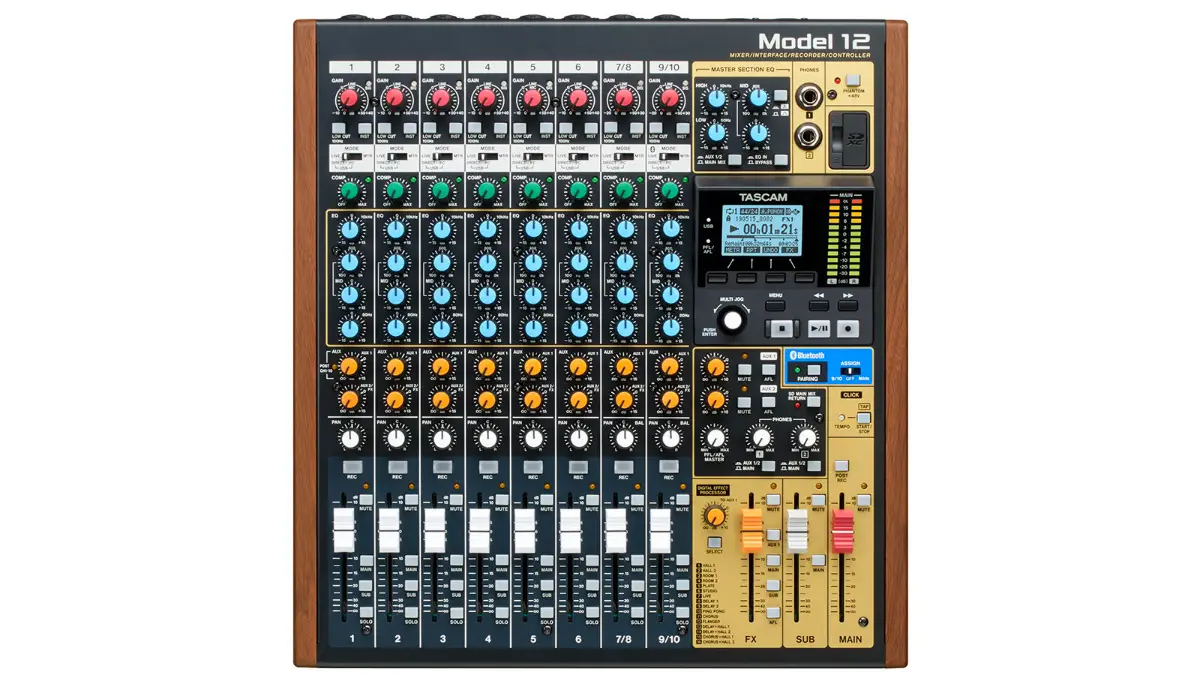

Model 12 – Suite Integrada de Producción

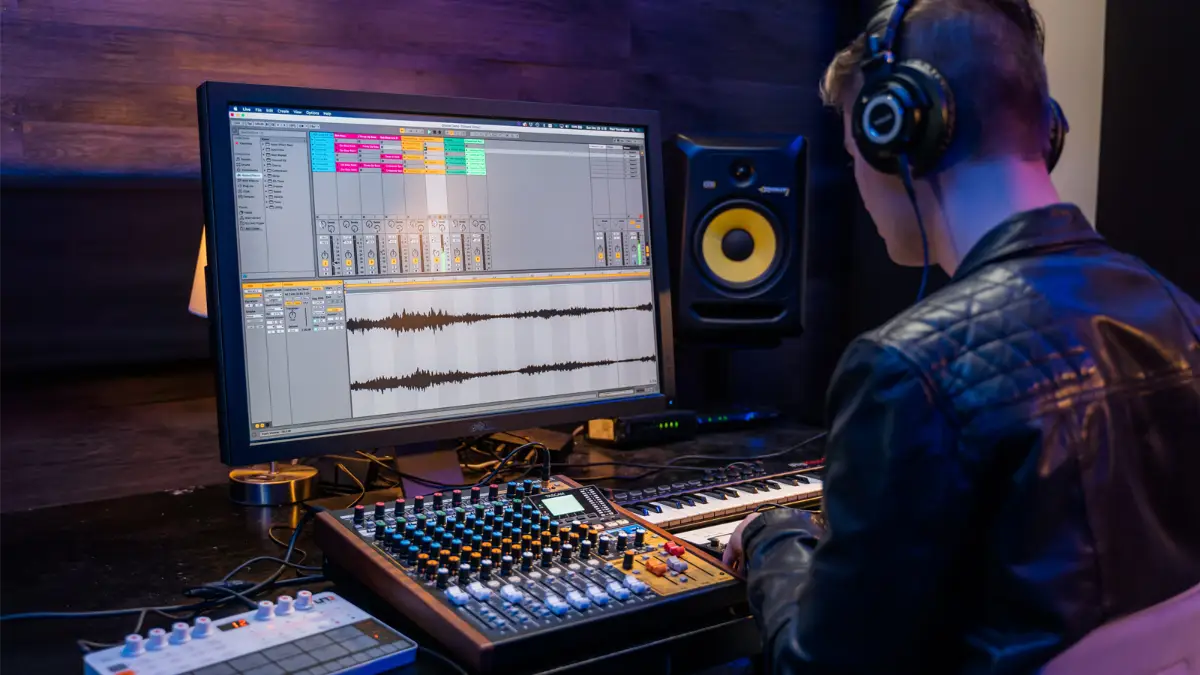

La Model 12 de TASCAM es un mezclador compacto integrado todo en uno, diseñado para creadores de música y multimedia, compositores e intérpretes. Las características incluyen la renombrada grabadora multipista de TASCAM, una interfaz de audio/MIDI USB, funciones de control DAW y una capacidad de podcasting única que incluye entradas de teléfonos inteligentes y de mezcla. El Model 12 ayuda en el proceso creativo, la producción y el flujo de trabajo de principio a fin, incluyendo la realización de podcasts.

Características de un vistazo

• 10 entradas (8 entradas de micrófono XLR monaurales [+48V compatibles])/10 entradas de línea TRS) y entrada Bluetooth® 5.0, entrada TRRS de 3,5 mm (1/8″) (para Smartphone)
• Tecnología TASCAM de preamplificador de micrófono Ultra HDDA (Canal 1 al 6)
• Compresor de 1 perilla y ecualizador de 3 bandas instalado en todos los módulos de entrada
• Equipado con faders de 60mm
• Modos PFL/AFL seleccionables y el “solo in place” (SIP)
• Salida estéreo a MAIN L-R y SUB L-R, envío monoaural a AUX1 y AUX2
• Salida de auriculares dobles con selección individual de volumen y fuente
• Efectos TASCAM incluidos
• La función de grabación, con soporte de punch in/out, permite la grabación directa en la tarjeta SD de 12 pistas y 10 en reproducción
• Función de interfaz de audio USB de 12 entradas / 10 salida (conector USB tipo C)
• Función de metrónomo incorporada
• Entrada Bluetooth® 5.0 con soporte para códecs AAC y SBC
• Equipado con conectores MIDI IN/OUT, función de interfaz USB-MIDI y salida MTC/salida de reloj MIDI con soporte SPP
• Soporta control DAW sencillo (emulación de protocolo HUI/MCU)
• Click output con soporte de TAP TEMPO
• La función de pedal de interruptor doble (conector TRS) permite la asignación de transporte, FX, etc.
• Entrada para smartphone con función mix-minus

Especificaciones técnicas

Sección de grabación

• Medios soportados: SD (512MB a 2GB), SDHC (4GB a 32GB), SDXC (64GB a 512GB), Clase 10 o superior requerida
• Sistema de archivos: Tarjeta SD: FAT16, Tarjeta SDHC: FAT32, Tarjeta SDXC: exFAT
• Formato de archivo de grabación: WAV(BWF)
• Formato de reproducción: WAV, BWF
• Frecuencia de muestreo: 44.1k / 48k Hz
• Profundidad de bits: 16 / 24 bit
• Cantidad máxima de canales grabables: 12ch (10ch + 2 mezcla estéreo)

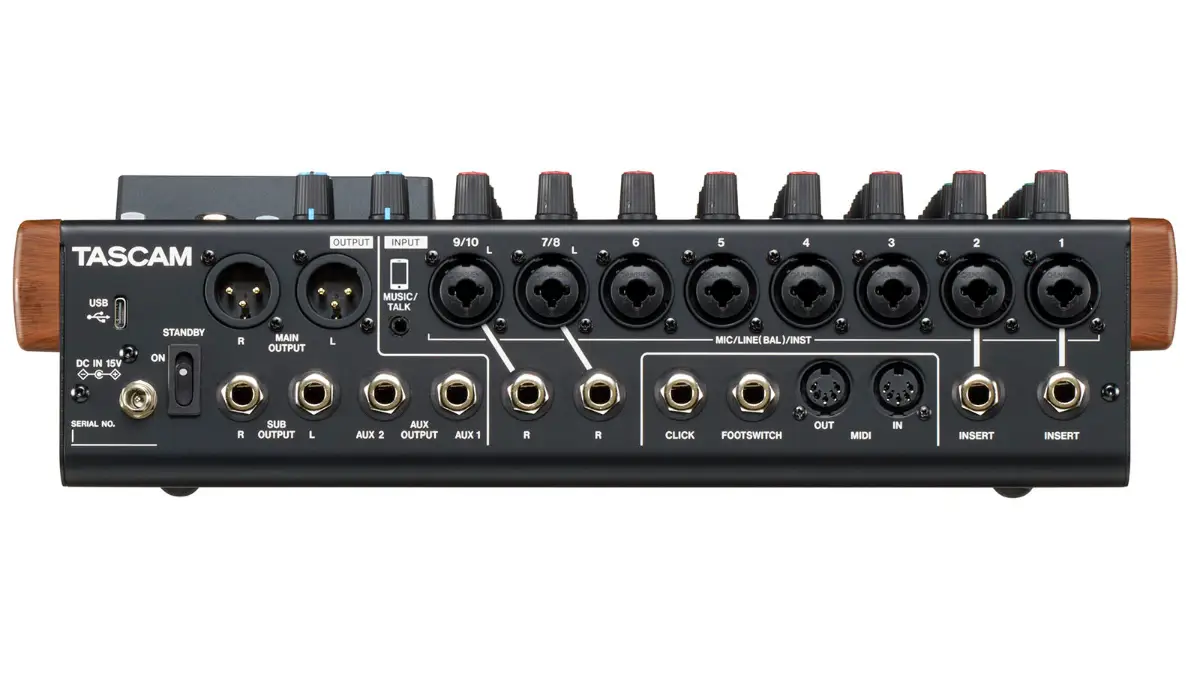

Entradas de audio

ENTRADAS DE MIC (Canal 1 al 6, 7/8, 9/10)

• Conectores: XLR 3-31 (1: GND, 2: HOT, 3: COLD, Balanceado)
• Nivel máximo de entrada: +10dBu
• Nivel de entrada nominal: -8dBu
• Nivel mínimo de entrada: -58dBu
• Rango ajustable de ganancia: 0 a 50dB
• Impedancia de entrada: 1.8kΩ
• Fuente de alimentación Phantom: +48V

ENTRADA DE LÍNEA (CH1 al 10)

• Conectores: 1/4″ (6.3mm) Conector tipo telefónico TRS (T: HOT, R: COLD, S: GND, Balanceado)
• Nivel máximo de entrada: +22dBu
• Nivel de entrada nominal: +4dBu
• Rango ajustable de ganancia: -10 a +40 dB: CH 1 al 6, -20 a +30 dB: CH 7/8 & 9/10
• Impedancia de entrada: 22kΩ

ENTRADA DE INSTRUMENTO (Canales 1 al 6, 7, 9)

• Conectores: 1/4″ (6.3mm) TS tipo telefónico (T: HOT, R: GND, S: GND, desbalanceado)
• Nivel máximo de entrada: +13.8dBV
• Nivel de entrada nominal: -4.2dBV
• Rango ajustable de ganancia: -10 a +40 dB (CH 1 al 6), -20 a +30 dB (CH 7 & 9)
• Impedancia de entrada: 1MΩ

PUNTO DE INSERCIÓN (Canales 1 y 2)

• Conectores: 1/4″ (6.3mm) TRS tipo telefónico (T: Envío, R: Retorno, S: GND)
• Retorno (Ring)
  • Nivel máximo de entrada: +18dBu
  • Nivel de entrada nominal: 0dBu
  • Impedancia de entrada: 5kΩ
• Envío (Tip)
  • Nivel máximo de salida: +18dBu
  • Nivel nominal de salida: 0dBu
  • Impedancia de salida: 100Ω

MUSIC/TALK (Canales 9/10)

• Conector: 1/8″ (3.5mm) TRRS jack (para smartphone, desbalanceado)
• Nivel máximo de entrada: +8dBV
• Nivel de entrada nominal: -10dBV
• Impedancia de entrada: 10kΩ

Salidas

SALIDA PRINCIPAL

• Conectores: XLR 3-32 (1: GND, 2: HOT, 3: COLD, Balanceado)
• Nivel máximo de salida: +22dBu
• Nivel de producción nominal: +4dBu
• Impedancia de salida: 200Ω

SALIDA SUB, SALIDA AUX

• Conectores: 1/4″ (6.3mm) TRS Tipo Telefónico (T: HOT, R: COLD, S: GND, Balanceado)
• Nivel máximo de salida: +16dBu
• Nivel de salida nominal: -2dBu
• Impedancia de salida: 200Ω

SALIDA DE AUDÍFONOS (SALIDA 1 Y 2)

• Conector: 1/4″ (6.3mm) Conector telefónico estéreo
• Nivel máximo de salida: 45mW + 45mW (con carga de 32Ω)
• Impedancia de trabajo: 16 a 250 ohm

Entrada/salida de control

USB

• Conector: USB Tipo C
• Formato de transferencia: USB2.0 de alta velocidad
• Tipo de dispositivo: Almacenamiento masivo / Tipo de audio USB 2.0 (compatible con USB clase)

CLICK (Click para metrónomo)

• Conector: 1/4″ (6.3mm) conector telefónico TS
• Switch de pie: Compatible con el TASCAM RC-1F
• Conector: 1/4″ (6.3mm) Conector de teléfono TRS

MIDI

• MIDI OUT
  • Conector: DIN de 5 puntas
  • Formato: MIDI standard
• MIDI IN
  • Conector: DIN de 5 puntas
  • Formato: MIDI standard

USB Audio

• Velocidad de muestreo: 44.1k / 48k Hz
• Profundidad de bits: 16 / 24 bit
• Máximas Entradas: 12 canales *Salida desde esta unidad
• Máximas Salidas: 10 canales *Entrada desde esta unidad

Bluetooth®

Para el MAIN o el canal 9/10

• Versión: 5.0
• Tipo de Salida: Clase 2 (Rango de transmisión: aprox. 33 pies / 10 m) *El rango de transmisión puede variar, dependiendo del entorno.
• Perfil Soportado: A2DP
• Códecs A2DP compatibles: SBC, AAC
• Protección de contenido A2DP: SCMS-T

Ecualización por Canal

• Corte de Bajos: 100Hz, -18dB / Octava
• Agudos tipo shelving: +15dB / -15dB, Frecuencia de corte = 10kHz
• Pico en medios: +15dB / -15dB, 100Hz a 8kHz Variable, Q Fijo de banda media, 0.5
• Bajos tipo shelving: +15dB / -15dB, Corte de Frecuencia = 80Hz

EQ Sección Master

• Altos tipo shelving: +15dB / -15dB, Corte de Frecuencia = 10kHz
• Pico en medios: +15dB / -15dB, 100Hz a 8kHz Variable, Q: 0.5/5
• Bajos tipo shelving: +15dB / -15dB, Corte de Frecuencia = 60Hz

Efectos Internos

Tipos: HALL 1, HALL 2, ROOM 1, ROOM 2, PLATE, STUDIO, LIVE, DELAY 1, DELAY 2, PING PONG, CHORUS, FLANGER, DELAY + HALL 1, DELAY + HALL 2, CHORUS + HALL 1, CHORUS + HALL 2

*El tipo y la configuración de Efecto, se pueden almacenar en la biblioteca.

Características físicas y energía

• Alimentación: AC 100 a 240V, 50/60Hz
• Consumo de energía: 16W
• Dimensiones: 343(W) × 98.8(H) × 360(D) mm / 13.5(W) × 3.9(H) × 14.2(D) pulgadas (incluyendo la altura y la protuberancia de la perilla)
• Peso: 4.3 kg / 9.5 lb
• Temperatura de funcionamiento: 5 a 35 °C / 41 a 95 °F
• Items Incluidos: Adaptador de CA, USB Type-C to A cable (1m), TRRS cable (1m), manual del propietario (con garantía)

NOTA: 0dBV = 1Vrms, 0dBu = 0.775Vrms

Rendimiento de audio

• Respuesta de frecuencia: 20Hz a 20kHz (+0.3/-0.7 dB, MIC IN a MAIN OUT)
• Relación Señal Ruido: 103dB (MAIN OUT, MAIN fader: posición nominal)
• Ruido de entrada equivalente: -128dBu (canal de entrada mono, Rs: 150Ω, perilla GAIN: máx.)
• Distorsión armónica total: 0.003% (MIC IN a MAIN OUT, nivel de entrada nominal, +2dBu, 1kHz, GAIN mín.)
• Diafonía: -95dB, canales / entrada y salida (1 kHz, PAN totalmente en sentido contrario a las agujas del reloj / totalmente en el sentido de las agujas del reloj)
• Ganancia Máxima:
  • 74dB (MIC a MAIN OUT)
  • 54dB (MIC a INSERT OUT)
  • 74dB (MIC a SUB OUT)
  • 75dB (MIC a AUX 1/2 OUT)
  • 24dB (USB/SD a MAIN OUT)

  (EQ plana, PAN, totalmente en sentido contrario a las agujas del reloj / completamente en el sentido de las agujas del reloj)

NOTA: 0dBu = 0.775Vrms

Requisitos del sistema informático

Windows

• Computadora compatible: Ordenador compatible con Windows con puerto USB2.0
• CPU: Dual core / 2GHz o superior
• Memoria: 2GB o más
• Controlador: USB Audio Class 2.0, ASIO2.0, WDM (MME)
• Resolución de Pantalla: 1280 × 800 puntos o más

Mac

• Computadora Compatible: Computadora Apple Mac con puerto USB2.0
• CPU: Dual core / 2GHz o superior
• Memoria: 2GB o más
• Controlador: Core Audio
• Resolución de Pantalla: 1280 × 800 puntos o más

* Verificado con hardware Intel y Apple Silicon (M1 y M2).
