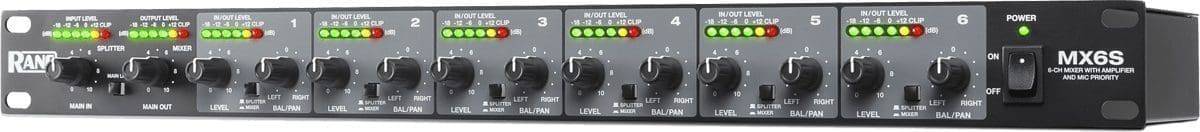

RANE MX6S

• Utilizado como mezclador de 6 canales o divisor de 8 salidas.
• Perfecto para enviar un programa estéreo a zonas separadas o sistemas de altavoces amplificados.
• Crear mezclas personalizadas utilizando feeds de audio mezclados y separados.
• Entradas y salidas balanceadas y no balanceadas (XLR y TRS).
• Controles de Balance / Pan y nivel con medidores LED de 6 segmentos en cada canal de entrada mono.
• La función de enlace principal permite enrutar la señal de entrada principal a la salida principal.
• Controles de entrada y salida principales con medidores LED de 6 segmentos para cada uno.

Especificaciones técnicas:

• Entrada principal.
• Conectores: XLRF y jacks de 1/4 “.
• Tipo: entradas filtradas por RF, servo balanceadas.
• Impedancia: 50k ohmios balanceados, 25k ohmios desequilibrados.
• Nivel de funcionamiento nominal: -10dBV a +4dBu.
• Max. nivel de entrada: + 21dBu balanceado y desequilibrado (ganancia unitaria).
• CMRR: típicamente 40dB,&1kHz; 55dB @ 1kHz.

Entrada de canal:

• Conectores: XLRF 1-4; 1/4 “TRS 5 y 6 (punta = izquierda, anillo = derecho, manga = tierra).
• Tipo: entradas filtradas por RF, servo balanceadas.
• Impedancia: 50k ohmios balanceados, 25k ohmios desequilibrados.
• Nivel de funcionamiento nominal: -10dBV a +4dBu.
• Max. nivel de entrada: + 21dBu balanceado y desequilibrado (ganancia unitaria).
• CMRR: típicamente 40dB,> 55dB @ 1kHz.

Salida de audio:

• Conectores: XLRF 1-4; 1/4 “TRS 5 y 6 (punta = izquierda, anillo = derecho, manga = tierra).
• Tipo Eje de salida servo-balanceado electrónicamente.
• Impedancia: 60 ohmios balanceados, 30 ohmios no balanceados.
• Max. nivel de salida: +22 dBu balanceado y desequilibrado.
• Especificaciones del Sistema.
• Respuesta de frecuencia: 5-20.000 Hz, ± 3dB.
• Relación señal-ruido:> 95dB sin ponderar (20 – 20kHz).
• Distorsión armónica total (THD): <0.002% típicamente @ + 4dBu, 1kHz.

Controles de funciones:

• Nivel de entrada: Variable.
• Bal / Pan por canal: Mix izquierda y derecha; Señal panorámica para salida Izquierda y derecha.
• Nivel por canal: Variable.
• Principal En: Variable.
• Salida principal: Variable.

Interruptores de función:

• Enlace principal: Enlaces Señal de entrada principal a las salidas principales.
• Split / Mix: Cambia del modo Split al modo Mix para el canal respectivo.

Indicadores:

• Niveles principales: Pantalla LED de 6 dígitos de entrada y salida; -18 / -12 / -6 / 0 / + 12 / Clip dBu.
• Niveles de canal: display LED de 6 dígitos; -18 / -12 / -6 / 0 / + 12 / Clip dBu.

General:

• Fuente de alimentación USA / Canada: 120VAC, 60Hz.
• Fuente de alimentación U.K./Australia: 240VAC, 50Hz.
• Fuente de alimentación Europa: 230VAC, 50Hz.
• Consumo de energía: 15W.
• Fusible: 95-120VAC: T315mA L / 210-240VAC: T200mA L.
• Conexión a la red: Receptor IEC estándar.
