Apollo x8p Gen 2 ESS+ (Rack/TB3/MAC/WIN)

Apollo x8p Gen 2: Perfil Técnico Detallado (Basado en Manual)

Concepto y Capacidades Fundamentales

• Interfaz de audio Thunderbolt 3 de alta gama en formato rack (1U), optimizada para grabar grandes sesiones con ocho preamplificadores Unison™, con capacidad total de 16 entradas x 22 salidas simultáneas [source 1, 17, 34, 36, 41, 414].
• Conversión A/D y D/A de clase Élite (Gen 2), operando hasta 24 bits / 192 kHz. Incorpora tecnología Dual-Crystal Clocking para jitter ultra bajo [source 5, 18, 34, 416].
• Procesamiento UAD HEXA Core: Equipado con 6 procesadores SHARC® DSP dedicados a la ejecución de plug-ins UAD Powered Plug-Ins en tiempo real [source 1, 18, 34, 37].
• Tecnología de Procesamiento UAD en Tiempo Real: Permite monitorizar y grabar a través de plug-ins UAD con latencia casi nula (< 2 ms), independientemente del tamaño del búfer del DAW [source 6, 17, 47, 48].
• Ocho preamplificadores de micrófono/línea analógicos, controlados digitalmente, todos con tecnología Unison™ integrada, accesibles vía conectores Combo XLR/TRS traseros [source 17, 18, 34, 36, 346-347].
• Dos entradas de instrumento Hi-Z en panel frontal (canales 1-2), también con tecnología Unison™ [source 34, 104].
• Tecnología Unison™: Recrea las características sónicas (impedancia, “sweet spots”, comportamiento de circuito) de previos y amplis clásicos. Aplicable a las ocho entradas Mic/Line y las dos entradas Hi-Z [source 17, 21, 36, 107, 108, 129-133].
• Funcionalidad avanzada de control de monitores: Incluye controles dedicados para nivel, Mute, DIM, Mono, y conmutación de hasta dos pares de altavoces alternativos (ALT 1/2 usando salidas de línea 1-4 vía DB25). Micrófono Talkback incorporado. Botón FCN asignable. Soporte para monitorización Surround hasta 7.1 [source 18, 28, 35, 96, 224-243, 342-344].
• Soporte para Apollo Monitor Correction (requiere Sonarworks®) [source 18, 34].
• Capacidad de expansión del sistema: Permite conectar en cascada hasta cuatro interfaces Apollo Thunderbolt y seis dispositivos UAD-2 total [source 30, 36, 376].
• Modo de Headroom Global: Las entradas y salidas de línea (DB25 y Combo TRS para entradas) pueden configurarse globalmente para operar a niveles de +20 dBu o +24 dBu [source 335-337, 355-357].

Conectividad Detallada

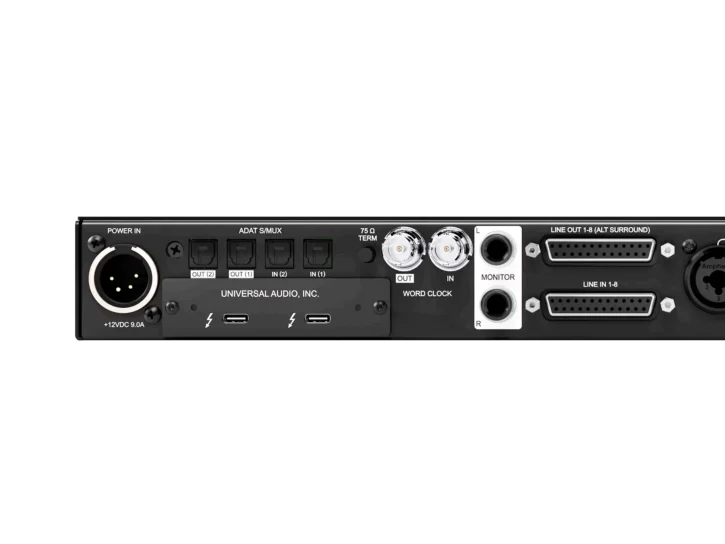

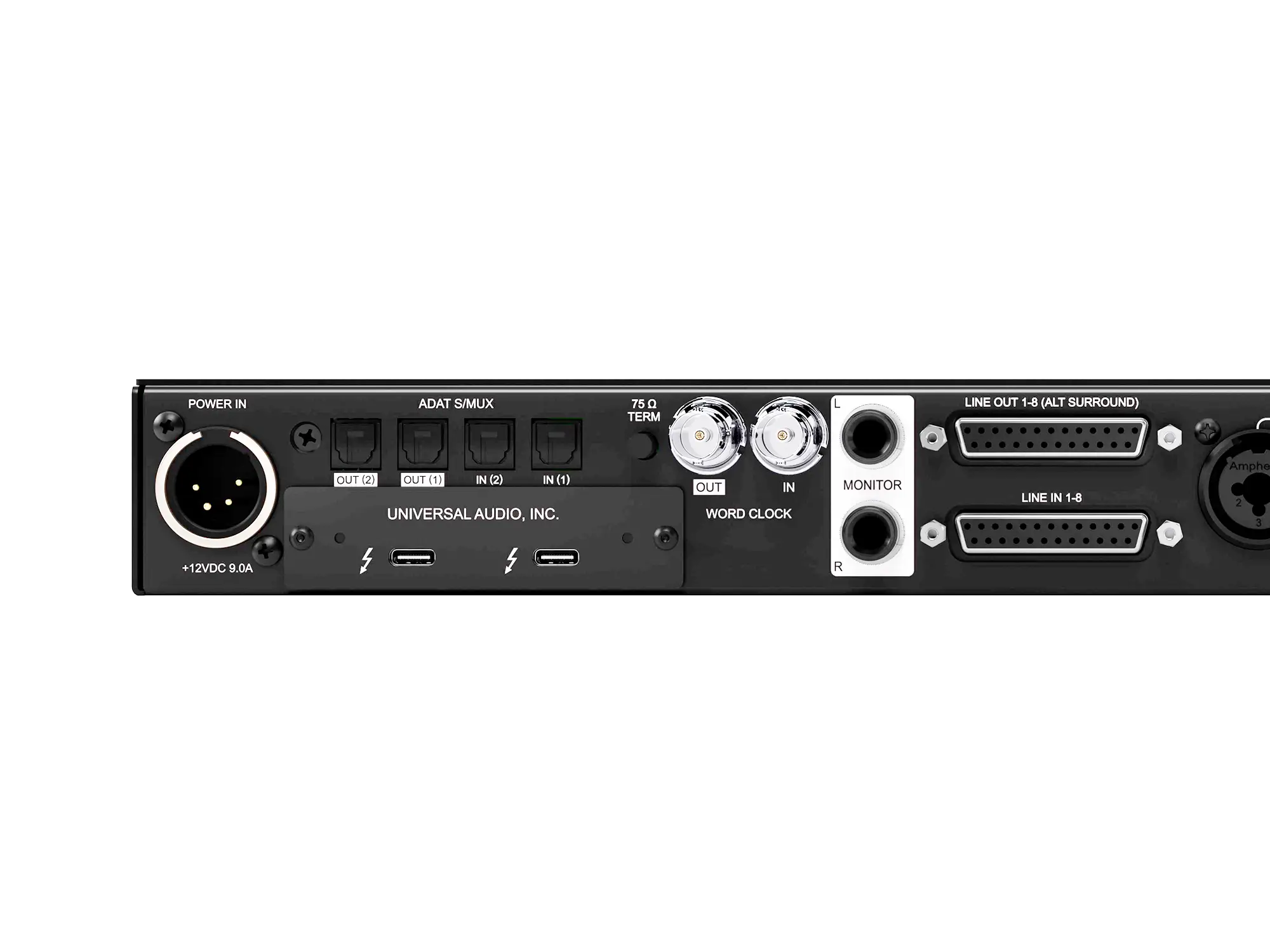

• Puertos Host: 2 x Thunderbolt 3 (conectores USB-C). Permiten conexión al host y daisy-chaining de otros dispositivos Thunderbolt 3 [source 36, 313-315].
  • Alimentación: No soporta alimentación por bus Thunderbolt para la interfaz. Requiere fuente externa 12V DC / 6A incluida (conector XLR 4-pin con bloqueo) [source 268-271, 372, 423]. Suministra alimentación por bus a dispositivos Thunderbolt conectados en cadena [source 318, 373].
  • Compatibilidad Thunderbolt: En Mac, compatible con TB1/TB2 mediante adaptador Apple (no incluido). En Windows, no compatible con TB1/TB2 [source 316-317, 374-375].
• Entradas Analógicas (8 canales A/D):

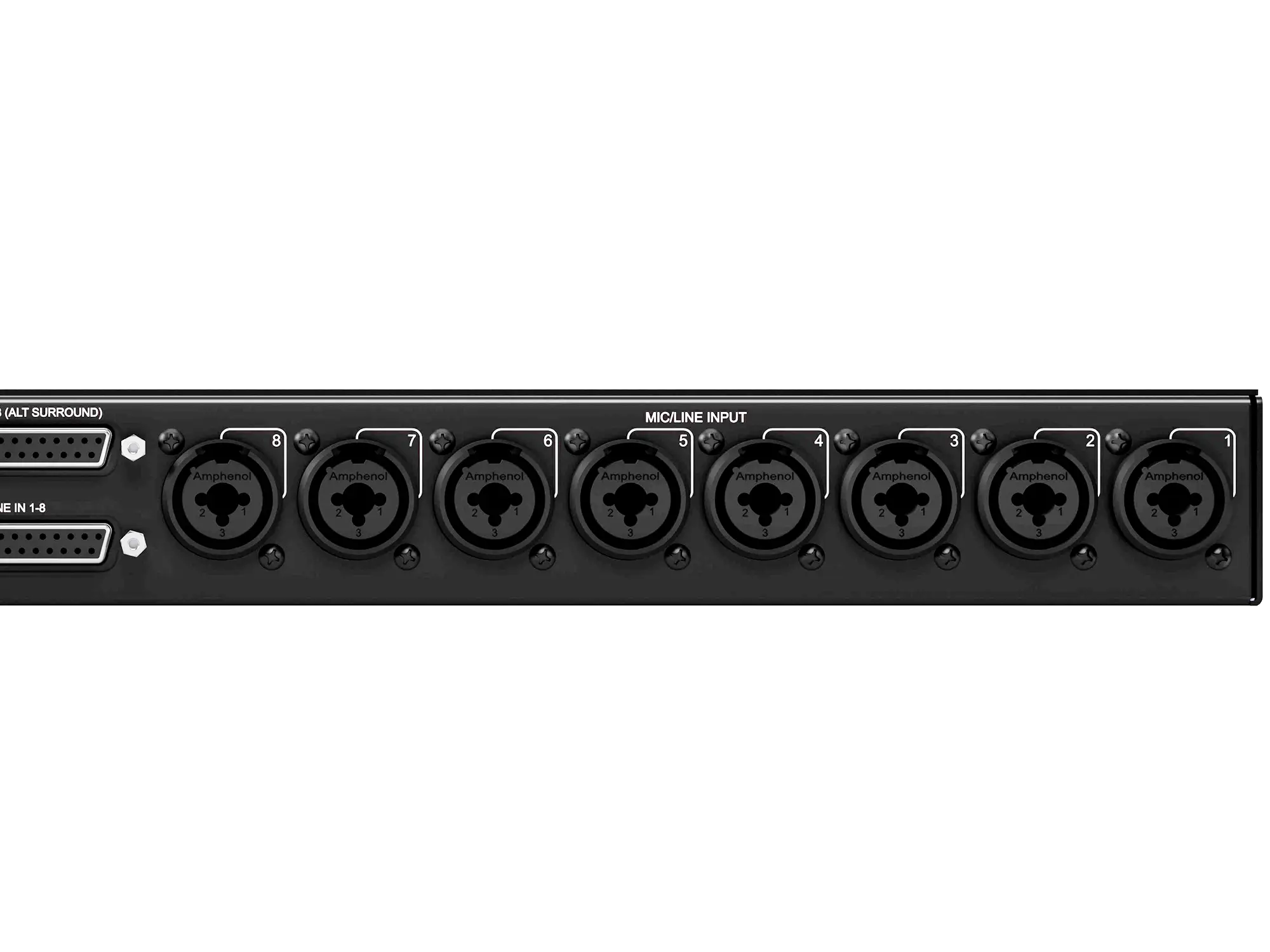

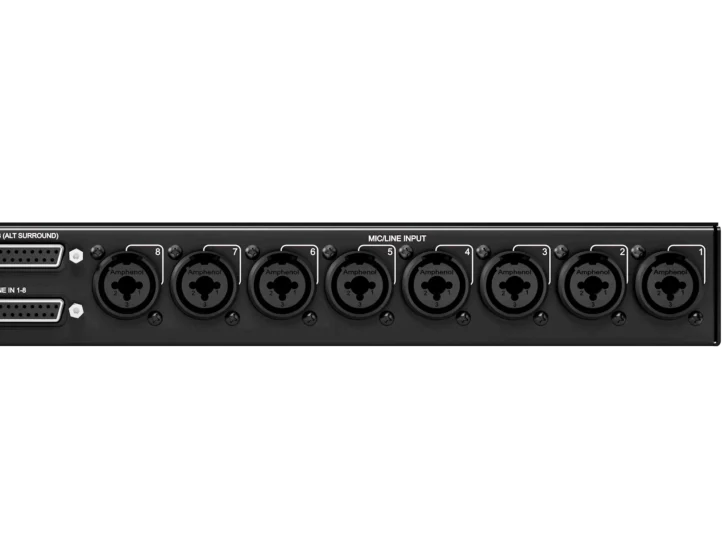

  • 8 x Entradas Combo Mic/Line (Canales 1-8): Conectores Neutrik® XLR/TRS balanceados en panel trasero. Todos con tecnología Unison™ [source 34, 36, 346-347, 362]. Selección Mic/Line por software o panel frontal (botón Input #6) [source 150, 348].
  • 8 x Entradas de Línea vía DB25 (Canales 1-8): Conector hembra DB25 en panel trasero (pinout Tascam estándar). Balanceadas. Normalizadas a las entradas TRS de los Combo jacks (la conexión TRS tiene prioridad) [source 34, 358-362].

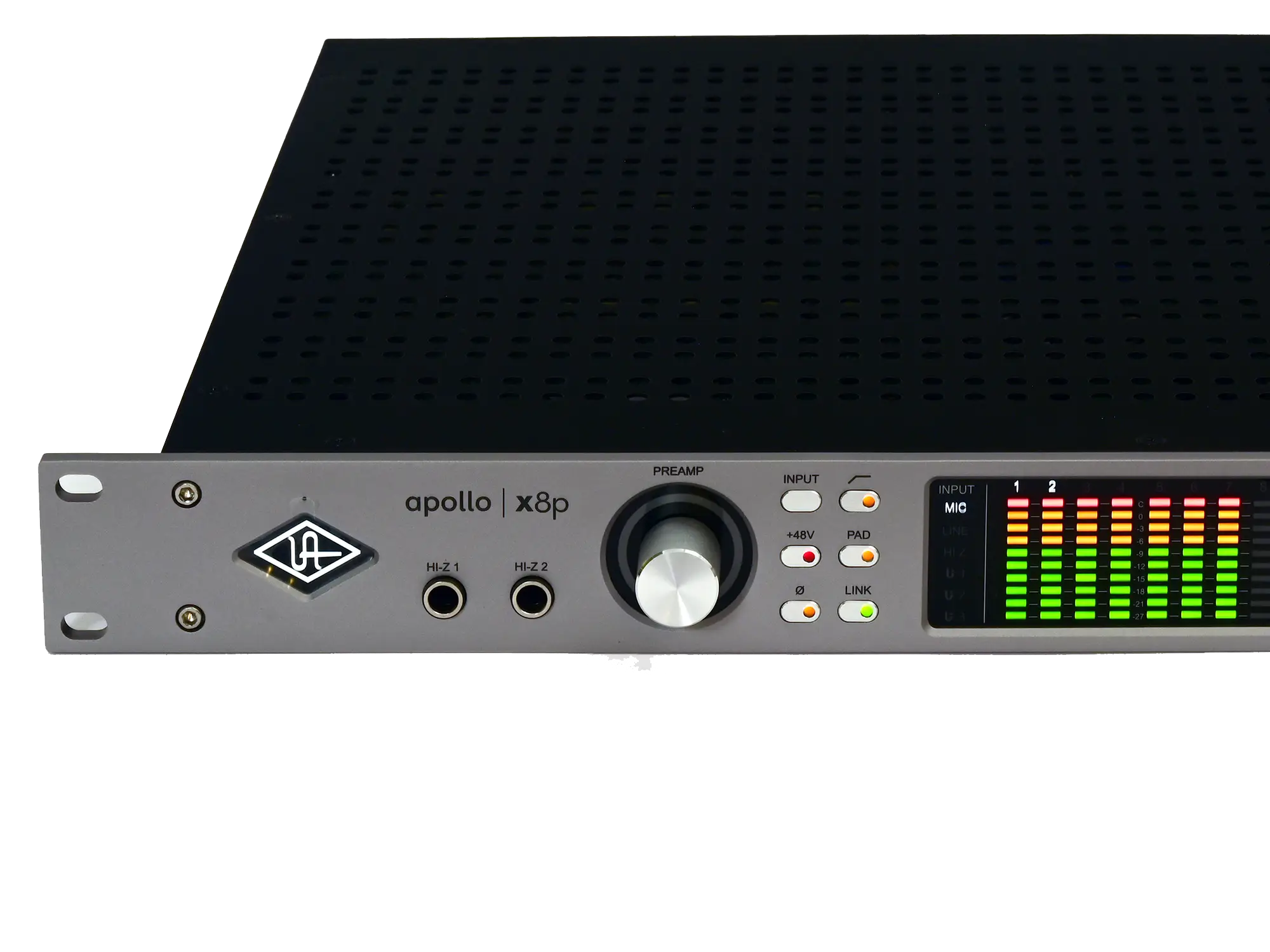

  • 2 x Entradas de Instrumento Hi-Z (Canales 1-2): Jacks TS 1/4″ no balanceados en panel frontal con tecnología Unison™. Tienen prioridad sobre las entradas Mic/Line Combo del mismo canal [source 34, 104-109].
• Salidas Analógicas (14 canales D/A):
  • 2 x Salidas de Monitor L/R: Jacks TRS 1/4″ balanceados. Nivel controlado desde panel frontal. Nivel de referencia seleccionable (+4 dBu / -10 dBV) [source 34, 321-326]. Son DC acopladas [source 322, 414].
  • 8 x Salidas de Línea (1-8) vía DB25: Conector hembra DB25 en panel trasero (pinout Tascam estándar). Balanceadas. Nivel de referencia seleccionable (+4 dBu / -10 dBV) por pares. Pueden usarse para ALT monitoring (1-4) o Surround (hasta 7.1) [source 34, 332-345]. Son DC acopladas [source 333, 414].
  • 2 x Salidas de Auriculares Estéreo (HP1, HP2): Jacks TRS 1/4″ en panel frontal. Niveles controlados independientemente [source 34, 36, 261-262].
• Entrada/Salida Digital (hasta 8 canales):
  • 2 x Puertos de Entrada Óptica TOSLINK + 2 x Puertos de Salida Óptica TOSLINK [source 36, 273].
  • Configurables por puerto como ADAT o S/PDIF óptico en UAD Console [source 36, 275, 289].
  • Formato ADAT: Hasta 8 canales a 44.1/48 kHz (usando Puerto 1); hasta 8 canales a 88.2/96 kHz (S/MUX, usando ambos puertos); hasta 4 canales a 176.4/192 kHz (S/MUX, usando ambos puertos) [source 36, 278-287].
  • Formato S/PDIF Óptico: Hasta 2 canales a 96 kHz. Entrada con opción de SRC (Sample Rate Conversion). Salida configurable como espejo de monitores [source 36, 289-296].
  • 1 x Entrada Word Clock (BNC) + 1 x Salida Word Clock (BNC) [source 34, 301]. Entrada con terminación 75 Ω conmutable [source 297-300]. Soporta sincronización a reloj externo 1x [source 305].

Conectores DB25

• Entradas de Línea 1-8: Conector hembra DB25, cableado estándar Tascam. Normalizado a las entradas TRS 1/4″ de los jacks combo (la conexión TRS tiene prioridad) [source 358-362].
• Salidas de Línea 1-8: Conector hembra DB25, cableado estándar Tascam [source 332-334].
• Pinout: Detallado en página 41 del manual (estándar Tascam 8ch balanceado) [source 427-432].

Rendimiento de Audio y Especificaciones Clave

• Conversión A/D – Entradas Mic/Line: Rango Dinámico 123 dB / 124 dB (A-wtd), THD+N -115 dB / -116 dB [source 417, 419].
• Conversión A/D – Entradas Hi-Z: Rango Dinámico 122 dB (A-wtd), THD+N -111 dB [source 419].
• Conversión D/A – Salidas Monitor: Rango Dinámico 130 dB (A-wtd), THD+N -127 dB (0.000045%) [source 34, 419].
• Conversión D/A – Salidas Línea (DB25): Rango Dinámico 127 dB (A-wtd), THD+N -119 dB [source 419].
• Conversión D/A – Salidas Auriculares: Rango Dinámico 126 dB (A-wtd), THD+N -117/-118 dB (carga 300/600 Ω) [source 419].
• Respuesta en Frecuencia (típica): 20 Hz – 20 kHz, ±0.07 dB (Mic/Line In), ±0.05 dB (Line Out), ±0.02 dB (Monitor/HP Out) [source 417, 419].
• Preamplificadores Mic/Line (x8 Unison): Ganancia +10 dB a +65 dB, Pad -20 dB (Mic), Phantom +48V (Mic), Filtro Low Cut 75Hz (12 dB/oct) [source 36, 37, 116, 153-165, 417, 419]. Impedancia Mic 5.4 kΩ / Line 10 kΩ (variables con Unison) [source 417, 419].
• Entradas Hi-Z (x2 Unison): Ganancia +10 dB a +65 dB [source 116, 419]. Impedancia 1 MΩ (variable con Unison) [source 106, 419].
• Niveles Máximos (+24 dBu Headroom): Entrada Mic (Pad on) +26 dBu, Entrada Line +24 dBu, Entrada Hi-Z +12.6 dBu, Salida Line/Monitor +24 dBu [source 417, 419].
• Salidas DC Acopladas: Salidas de Monitor L/R y Salidas de Línea 1-8 (DB25) [source 322, 333, 414].
• Latencia Analógica (Round-Trip): 1.1 ms @ 96 kHz (sin latencia adicional por plug-ins UAD en Console) [source 416].

Control y Software

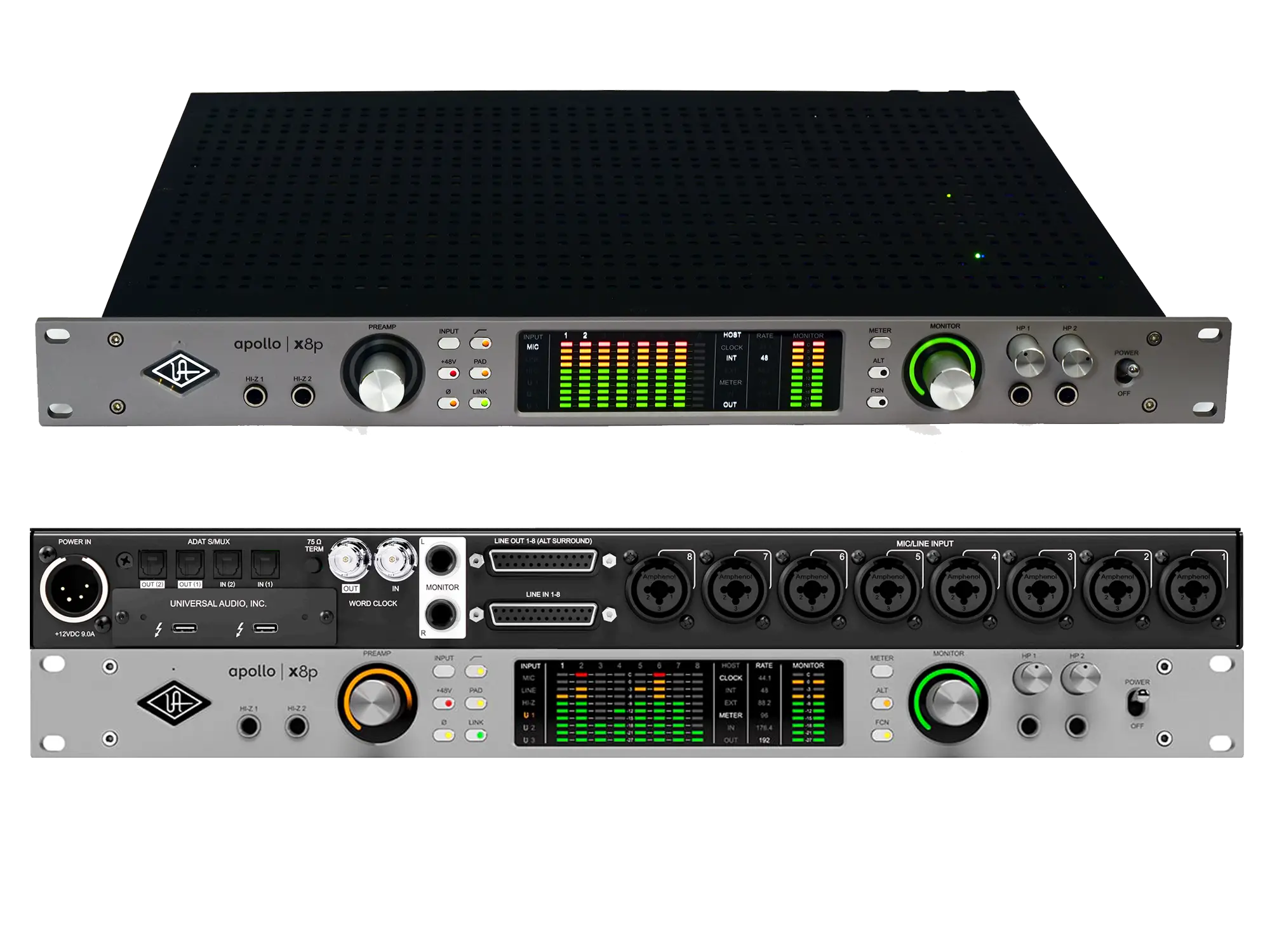

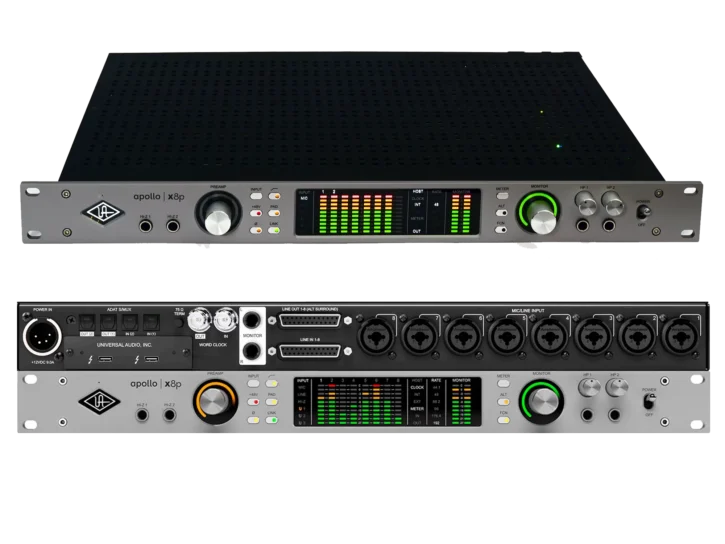

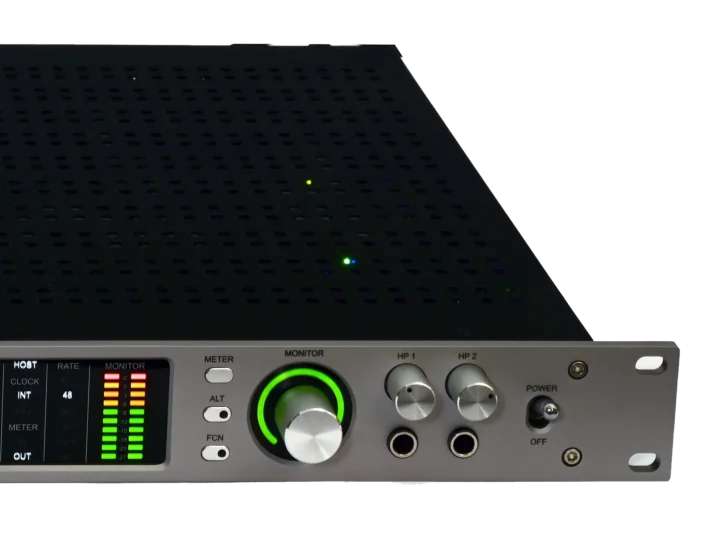

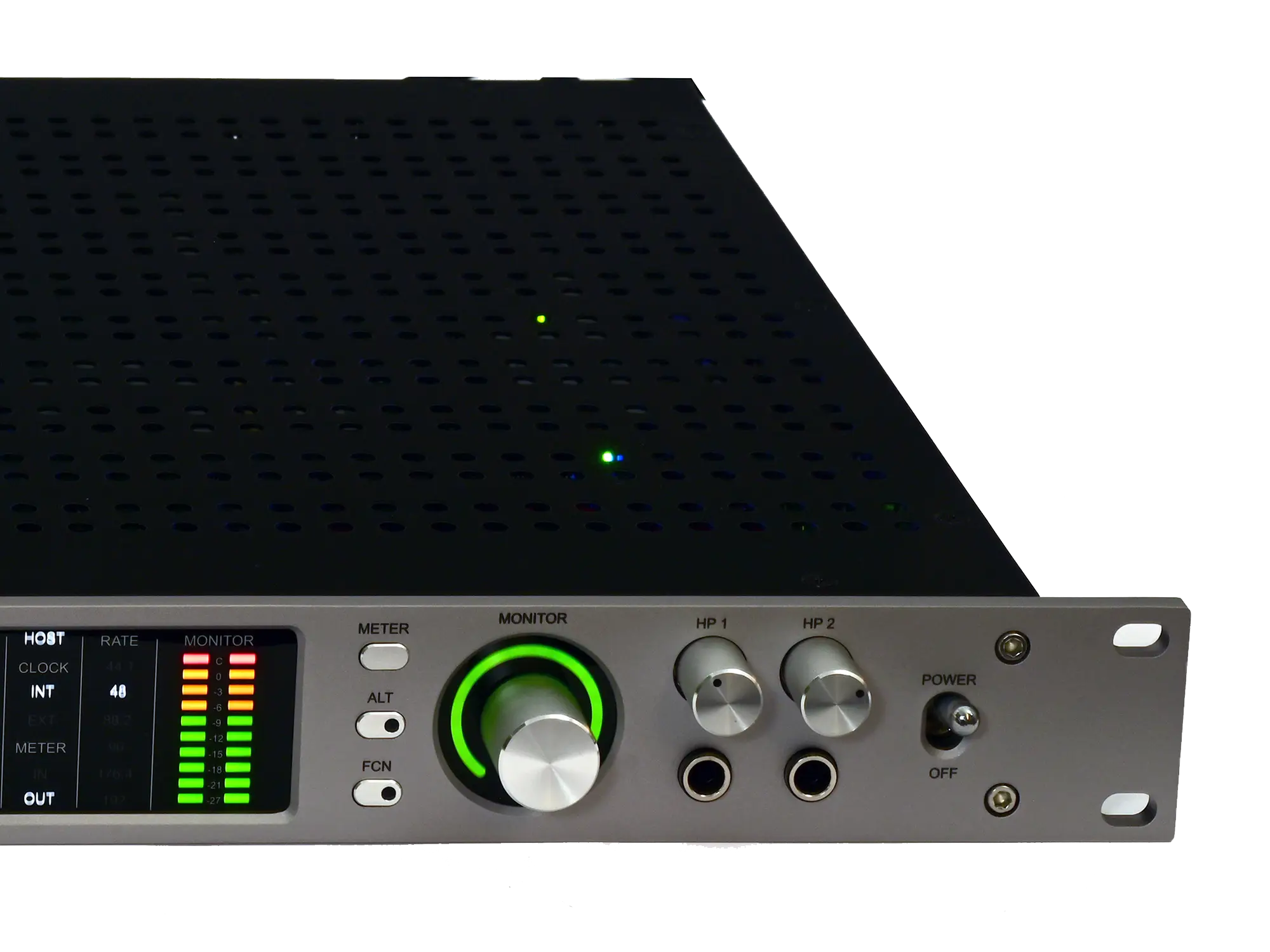

• Panel Frontal: Control táctil de ganancia y selección de canal (1-8), selección de entrada (Mic/Line para 1-8), Low Cut, +48V, Pad, Polaridad, Link estéreo (pares 1-2, 3-4, 5-6, 7-8). Medidores LED de 10 segmentos para E/S analógicas 1-8 y Salida Monitor L/R. Indicadores de estado (Host, Clock, Sample Rate, Meter In/Out). Controles de monitor (Nivel/Mute, ALT, FCN asignable). Controles de volumen independientes para HP1 y HP2. Micrófono Talkback. Interruptor de encendido [source 96-266].
• Aplicación UAD Console: Interfaz software principal para control de mezcla de monitorización, plug-ins UAD en tiempo real, enrutamiento, configuración de hardware (sample rate, clock, formato óptico ADAT/SPDIF, niveles ref +4/-10, headroom +20/+24, monitorización ALT/FCN, Digital Mirror, Line Input Gain Bypass para 1-8) [source 18, 28, 35, 39, 53-58, 123, 125, 231-233, 275-277, 296, 324-326, 335-341, 349, 351-352].
• Plug-in Console Recall: Guarda/recupera configuración de Console en sesiones DAW (VST, AU, AAX 64) [source 39].
• Aplicación UAD Meter & Control Panel: Configuración global UAD y monitorización [source 39].
• Uso Standalone: Funcionalidad limitada como mezclador digital sin PC. Guarda últimos ajustes de E/S y monitorización (no plug-ins) [source 63-67]. No disponible en cascada [source 68].

Especificaciones Físicas y Contenido

• Factor de Forma: Rack 19″, 1U [source 39, 423].
• Alimentación: Fuente externa AC-a-DC, Nivel VI. Entrada AC 100-240V, 47-63 Hz. Salida DC 12VDC, 6A, conector XLR 4-pin macho con bloqueo [source 268, 423].
• Consumo Máximo: 72 Watts (típico 30 W) [source 423].
• Dimensiones (Ancho x Alto x Profundo, solo chasis): 482.6 mm x 44.2 mm x 305 mm [source 423].
• Peso (unidad): 4.02 kg [source 423].
• Contenido del Paquete: Unidad Apollo x8p Gen 2, Fuente de alimentación externa, Cable de alimentación AC (IEC, específico de región), Juego de (4) tornillos para rack, Tarjeta URL “Getting Started” [source 39, 40, 423].

Preguntas y Respuestas Extendidas (Basado en Manual Apollo x8p Gen 2)

¿Cuántos preamplificadores Unison tiene el Apollo x8p Gen 2 y en qué entradas están disponibles?

El Apollo x8p Gen 2 cuenta con ocho preamplificadores Unison, disponibles en las 8 entradas Mic/Line (accesibles vía conectores Combo XLR/TRS). Además, las 2 entradas Hi-Z del panel frontal también disponen de tecnología Unison [source 17, 18, 34, 36].

¿Cómo se conectan las 8 entradas y 8 salidas de línea analógicas?

Las 8 entradas de línea se pueden conectar usando los jacks TRS 1/4″ de los conectores Combo (canales 1-8) o mediante un conector DB25 hembra (pinout Tascam). Si se usa el jack TRS, tiene prioridad sobre la entrada DB25 del mismo canal. Las 8 salidas de línea usan exclusivamente un conector DB25 hembra (pinout Tascam) [source 34, 332, 346-362].

¿Tiene el Apollo x8p Gen 2 entradas/salidas S/PDIF coaxiales?

No. A diferencia del Apollo x8, el x8p Gen 2 no tiene conectores S/PDIF coaxiales (RCA). Sin embargo, los puertos ópticos TOSLINK se pueden configurar para operar en modo S/PDIF óptico (hasta 96 kHz) en lugar de ADAT, usando los ajustes de hardware en UAD Console [source 34, 36, 273, 289-290].

¿Puedo usar las 8 entradas de micrófono y las 2 Hi-Z simultáneamente?

No directamente. Las entradas Hi-Z 1 y 2 comparten los canales A/D con las entradas Mic/Line 1 y 2. Al conectar un instrumento a una entrada Hi-Z, esta anula la entrada Mic/Line correspondiente a ese canal [source 109]. Podrías usar, por ejemplo, Hi-Z 1, Hi-Z 2 y las entradas Mic/Line 3 a 8 (total 8 entradas A/D simultáneas) [source 416].

¿Qué significa que las entradas de línea DB25 están “normalizadas” a los jacks TRS?

Significa que la señal del DB25 pasa a través de los contactos del jack TRS correspondiente. Si no hay nada conectado al jack TRS 1/4″ de un canal (y está en modo LINE), la señal del DB25 para ese canal está activa. Si se conecta un cable TRS 1/4″, este interrumpe la conexión del DB25 y la entrada activa pasa a ser la del jack TRS [source 360-361].

¿Para qué sirven los tornillos de rack incluidos en el paquete?

El Apollo x8p Gen 2 es una unidad de formato rack 1U. Los cuatro tornillos incluidos sirven para fijar la interfaz de forma segura en un rack estándar de 19 pulgadas [source 39, 40, 423].
