HK Audio Linear Sub 1200: graves de referencia para la serie Linear

El HK Audio Linear Sub 1200 es el subgrave pasivo de la familia Linear, diseñado para aportar fundamento de bajo a sistemas de sonorización en directo de nivel profesional. Su filosofía de diseño parte de la máxima sencillez mecánica: sin amplificador ni procesado interno, el control total recae en el controlador externo del operador, lo que lo convierte en una herramienta de alta fidelidad pensada para técnicos exigentes que ya disponen de una etapa y un sistema de gestión de señal adecuados.

Funciones destacadas

El Linear Sub 1200 está pensado tanto para funcionar en solitario como para conformar pilas de subgraves junto al modelo activo Linear Sub 1200 A, multiplicando la presión sonora cuando el recinto lo requiere. Su carácter pasivo lo hace especialmente versátil en instalaciones fijas o en rigs de gira donde el rack de amplificación ya está definido.

Potencia y rendimiento acústico

Con una capacidad de manejo de 600 W RMS y 1200 W de programa, el Linear Sub 1200 alcanza un nivel de presión sonora máximo de 130 dB pico (1 subgrave a 1 m, 10 % THD, semianecóico), con un SPL medio de 127 dB bajo las mismas condiciones de medición. Su rango de frecuencia va de 42 Hz a 150 Hz (–10 dB), con una respuesta de 51 Hz a 150 Hz a –6 dB, lo que garantiza una cobertura completa del espectro de graves y subgraves en aplicaciones de refuerzo sonoro.

Transductores y diseño acústico

En su interior trabajan dos altavoces de graves de 10 pulgadas con bobina móvil de 2,5 pulgadas, alojados en un recinto bass-reflex que favorece la extensión en las frecuencias más bajas con una respuesta rápida y precisa. La impedancia nominal del sistema es de 18 ohmios. El cruce de frecuencias se gestiona íntegramente mediante un controlador activo externo —compatible con las series Lab.gruppen IPX, IPD y Lake—, lo que permite ajustar con exactitud el punto de corte y los parámetros de limitación para proteger los transductores en todo momento.

Construcción y montaje

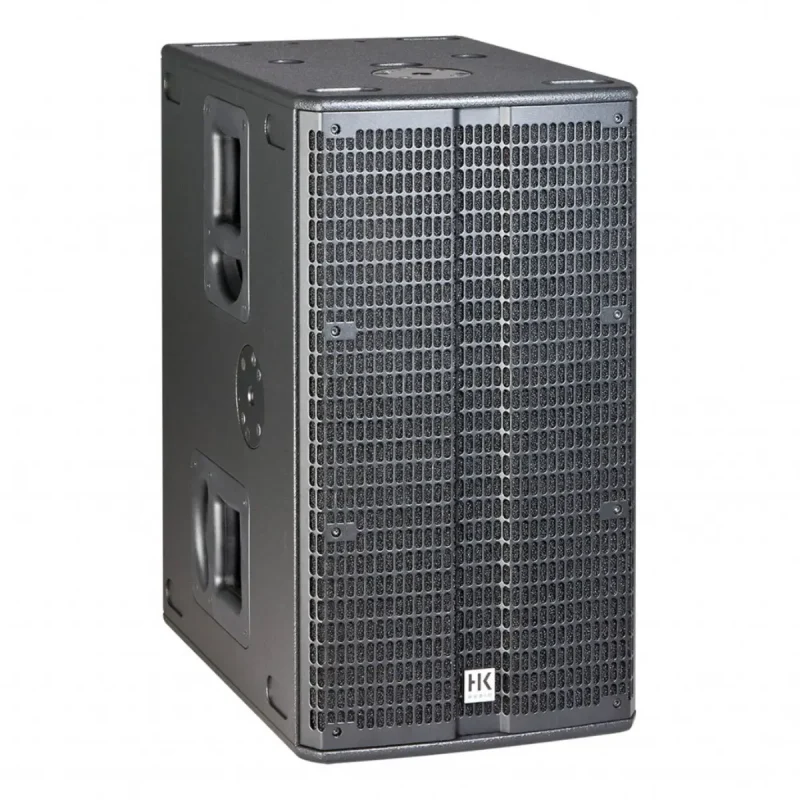

El gabinete, fabricado en contrachapado de abedul y acabado en pintura al agua de color negro azabache (RAL 9005), combina rigidez estructural y peso controlado: tan solo 29 kg. La rejilla frontal de acero con respaldo de espuma acústica protege los altavoces sin penalizar la respuesta. Para el transporte, dispone de cuatro asas HK Audio MultiGrip. Dos vasos de montaje M20 permiten colocar sobre él columnas de altavoces o utilizarlo como base de poste en combinación con los accesorios de montaje de la serie Linear, facilitando la integración en sistemas full-range.

Conectividad y compatibilidad

La sección de conexiones incluye una entrada y una salida/paralelo mediante conectores Speakon NL4 (asignación de pines 2+/–), lo que permite encadenar unidades en la misma línea de amplificación de forma segura y sin herramientas. La gestión de la señal y los presets de sistema están disponibles para los amplificadores de las series Lab.gruppen IPX e IPD, con hojas de ajuste que incluyen la configuración de limitadores.

Características destacadas

• Subgrave pasivo de recinto bass-reflex, 1 vía con 2 altavoces de 10 pulgadas (bobina de 2,5 pulgadas)
• 600 W RMS / 1200 W de programa
• SPL máximo de 130 dB pico y 127 dB de nivel medio
• Rango de frecuencia: 42 Hz – 150 Hz (–10 dB) / 51 Hz – 150 Hz (–6 dB)
• Impedancia nominal de 18 ohmios; cruce mediante controlador activo externo (Lab.gruppen IPX/IPD/Lake)
• Entrada y salida Speakon NL4 para encadenado en paralelo
• Gabinete de contrachapado de abedul con acabado negro RAL 9005, rejilla de acero y cuatro asas MultiGrip
• Dos vasos de polo M20 para montaje de columnas; peso de 29 kg
